LVS集群DR、NAT模型配置, 及使用ldirectord完成LVS DR模型集群搭建
首先我们有三台主机：其中172.16.192.168作为前台主机；另外172.16.254.18和172.16.254.105作为后端主机，作为测试分别运行有web服务，并测试可用，如下图。


一、LVS NAT模型集群配置实验

1、首先在后端Real Server上设置默认网关，执行前端Virtual Server


2、在前端Virtual Server上开启路由转发功能


3、配置前端LVS集群


4、测试



总结：经过初步测试，我们可以看出已经可以实现rr轮询调度，修改相应的调度算法则可以实现不同的调度效果。另外，需要注意客户端主机要与后端Real Server处于不同网段，否则返回报文不经过默认路由，则会出错。


二、LVS DR模型集群配置实验

首先重启3台服务器的网络服务，以恢复之前NAT实验的网络环境。

1、在两台后端Real Server 分别做如下配置：

1 2 3 4 5 6

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce ifconfig lo:0  172.16.192.169 netmask 255.255.255.255 broadcast 172.16.192.169 up route add -host 172.16.192.169 dev lo:0

2、在前端Virtual Server上做如下配置：

ifconfig eno16777728:0 172.16.192.169 netmask 255.255.255.255 broadcast 172.16.192.169 up

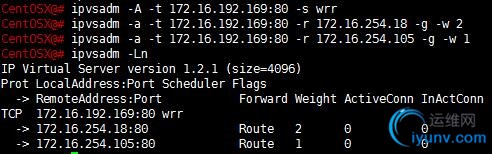

并配置对应的LVS，如下图


3、测试

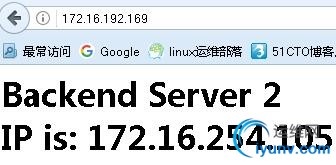

在浏览器中输入172.16.192.169进行访问，可以看出后端主机可以实现正常调度，并且多次刷新能够发现Server1的调度次数大致是Server2的两倍，由此说明完整实现LVS的DR模型负载均衡调度

总结：在DR模型中Real Server的默认网关不应设置为DIP，并且Real Server应能够通过其网关直接访问Client，从而实现将返回报文直接发送至客户端。另外，DR模型的配置相对较为复杂，可以将相关操作写成脚本，能够降低操作复杂度，同时减少出错概率。


三、使用ldirectord配置LVS集群

默认在官方yum仓库及epel仓库没有ldirectord软件包，因此我们需要事先从网络获取安装包。
下载路径：http://pan.baidu.com/s/1i4DAcgX#list/path=%2FOpenSource
将软件包下载至本地，使用yum进行安装，解决相关依赖关系
yum  install  -y  ldirectord-3.9.6-0rc1.1.1.x86_64.rpm
复制示例配置文件到/etc/ha.d目录下(或在/etc/ha.d/目录下创建ldirectord.cf文件)
cp /usr/share/doc/ldirectord-3.9.6/ldirectord.cf   /etc/ha.d

DR模型配置

a、在Virtual Server上配置VIP
ifconfig  eno16777736:0  172.16.192.169  netmask  255.255.255.255  broadcast  172.16.192.169  up

b、在Real Server上配置内核参数，在lo回环网络上配置VIP
   echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
   echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
   echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
   echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
  ifconfig lo:0 172.16.192.169 netmask 255.255.255.255 broadcast 172.16.192.169 up
  route add -host 172.16.192.169 dev lo:0



c、编辑ldirectord配置文件：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

checktimeout=3 checkinterval=1 autoreload=yes logfile="/var/log/ldirectord.log" quiescent=no virtual=172.16.192.169:80     real=172.16.254.105:80 gate 2     real=172.16.254.18:80 gate 1     fallback=127.0.0.1:80 gate  //故障提示主机，当所有服务均不可用时启用     service=http  //  表明后端服务为http服务      protocol=tcp     scheduler=wrr     checktype=negotiate   //  对后端主机进行健康状态检查     checkport=80     request="index.html"    //  健康状态检查的资源页面     receive="Server"    //  需要在检查页面检测到"Server"关键字才表明访问正常

配置完成后，启动ldirectord服务

d、在Virtual Server上配置并启动web服务作为服务不可用时的提示信息

e、测试


经测试可看出后端主机调度正常，并可根据事先设定的权重进行调度。如果要修改为其他调度算法，可以修改"scheduler=wrr"的值。如果要修改为其他LVS模型，只需将"real=172.16.254.105:80 gate 2"中的调度模型gate改为其他值即可。

总结：ldirectord能够很好的实现LVS的管理，不再需要手动的进行集群添加及后端主机的添加，全部工作都可以一次性在配置文件中完成；并且ldirectord可基于http协议完成后端主机的健康状态检查，从而自动调整集群中的Real Server配置。但需要注意的是，无论是使用ipvsadm还是使用ldirectord进行LVS的管理，都需要事先完成网络环境的基础配置，如Virtual IP的配置及内核参数的配置等。
