LVS负载均衡-NAT模式

wedsddsa

环境：
DIR：eth0  192.168.11.190(内网)    eth1  192.168.21.190（外网）
RS1：eth0  192.168.11.160
RS2：eth0  192.168.11.20

DIR主机
1. 安装lvs软件包ipvsadm，编辑hosts文件/etc/hosts，修改hostname为dir
    命令 yum install -y ipvsadm

2. 编写脚本文件/usr/local/sbin/lvs_nat.sh
    内容：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

#! /bin/bash    #director服务器上开启路由转发功能    echo 1 > /proc/sys/net/ipv4/ip_forward    #关闭icmp重定向    echo 1 > /proc/sys/net/ipv4/conf/all/send_redirects    echo 1 > /proc/sys/net/ipv4/conf/default/send_redirects    echo 1 > /proc/sys/net/ipv4/conf/eth0/send_redirects    echo 1 > /proc/sys/net/ipv4/conf/eth1/send_redirects    #director 设置NAT防火墙    iptables -t nat -F    iptables -t nat -X    iptables -t nat -A POSTROUTING -s 192.168.11.0/24 -j MASQUERADE    #director 设置ipvsadm，添加192.168.21.190作为dir，tcp协议，指定rr算法    #添加192.168.11.160和192.168.11.20作为节点rs1和rs2，m表示NAT模式    IPVSADM='/sbin/ipvsadm'    $IPVSADM -C    $IPVSADM -A -t 192.168.21.190:80 -s rr    $IPVSADM -a -t 192.168.21.190:80 -r 192.168.11.160:80 -m    $IPVSADM -a -t 192.168.21.190:80 -r 192.168.11.20:80 -m

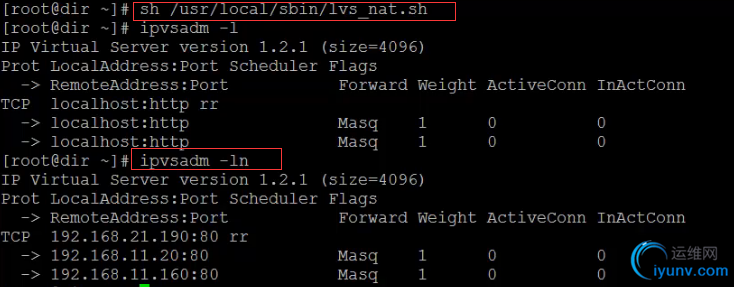

3. 执行脚本/usr/local/sbin/lvs_nat.sh；查看ipvsadm规则
    说明：执行成功之后，会生成设置的转发规则
    命令 sh /usr/local/sbin/lvs_nat.sh
    命令 ipvsadm -ln



RS1/RS2主机
1. 安装web服务器，编辑hosts文件/etc/hosts，修改hostname为rs1/rs2
    命令 yum install -y nginx

2. 修改网关为dir的内网ip192.168.11.190，重启生效，并启动web服务器
    命令 vim /etc/sysconfig/network-scripts/ifcfg-eth0
    修改：GATEWAY=192.168.11.190
    命令 ifdown eth0;ifup eth0
    命令 /etc/init.d/nginx start

测试
    client访问dir的外网ip192.168.21.190
   命令 curl 192.168.21.190
   结果：rs1与rs2权重1:1交替出现页面
