实验三 FTP协议分析

一、实验目的
分析FTP报文格式和FTP协议工作过程。

二、实验内容
试验主要分析FTP报文格式和FTP协议的工作过程。

三、实验环境和分组
l         三层交换机2台，标准网线4根，console线4条，计算机4台；
l         每4名同学为一组，其中每2名同学作为一个小组，每小组共同配置1台交换机。

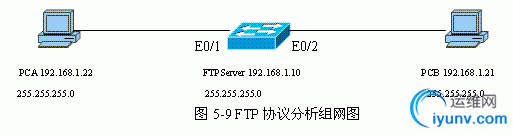

四、实验组网

五、实验步骤
步骤 1 按照图5-9 所示连接各个试验设备正确配置PCA和PCB的IP地址。交换机的配置命令如下：
<Quidway>system
[Quidway]vlan 2
[Quidway-vlan 2]port e 0/1
[Quidway-vlan 2]port e 0/2            //在交换机上建立Vlan2并加入E0/1、E0/2端口
[Quidway-vlan 2]inter vlan 2
[Quidway-Vlan-interface2]ip address 192.168.1.10 255.255.255.0  //配置Vlan2的IP地址
步骤 2 将交换机配置成FTP服务器，以便使用Ethereal截获报文。配置命令如下：
[Quidway]ftp server enable      //将交换机的FTP服务打开
% Start FTP server
[Quidway]local-user user_a      //添加用户user_a
New local user added
[Quidway-user-user_a]pass simple abc     //设定登录密码 abc
[Quidway-user-user_a]service-type ftp     //设定服务类型
步骤 3 在每台计算机上运行Ethereal，开始监测。
步骤 4 单击“开始/运行”，在“运行”框中输入cmd命令，打开命令行窗口。
步骤 5 在命令行窗口中，登录FTP服务器，根据步骤2中的配置信息输入用户名和密码。参考命令如下：
C:/>ftp                     //打开FTP
ftp> open 192.168.1.10        // 登录服务器
User(192.168.1.10:none)):user_a       //输入用户名
Password:                       //输入用户密码，密码不显示
如果在超级终端上出现如下内容：
%Sep 25 20:01:54 2003 Quidway FTPS/5/USERIN:Slot=1;User user_a(192.168.1.22)login succeeded
证明登录成功。
步骤 6 在命令行窗口中，查看FTP服务器文件夹中的内容。命令：
//执行上面命令后。看到了多少文件？填入试验报告中。
ftp>dir
答：以下为输出结果：从中可以看到有2个文件。
200 Port command okay.
150 Opening ASCII mode data connection for *.
-rwxrwxrwx   1 noone    nogroup   3483804 Nov 22  2003 S3526-S3526FM-S3526FS-VRP
310-0012.app
-rwxrwxrwx   1 noone    nogroup         4 Dec 27 15:15 snmpboots
226 Transfer complete.
ftp: 160 bytes received in 0.00Seconds 160000.00Kbytes/sec.
步骤 7 在命令行窗口中，退出FTP程序。命令：
ftp> quit
这时，在超级终端上出现如下内容：
%Sep 25 20:03:48 2003 Quidway FTPS/5/USEROUT:Slot=1;User user_a(192.168.1.22)left
证明用户user_a已经退出。
步骤 8 停止Ethereal截获报文，分析已经截获的报文。
（1）               将截获的报文命名为FTP-学号，并上传到FTP服务器的“网络试验/应用层试验”目录下。
（2）               分析FTP报文的格式。指出在截获的报文中含有用户名的报文序号，以及含有密码信息的报文。
答：在截获的报文中含有用户名的报文序号为137，含有密码信息的报文序号为140。
（3）               对截获的报文进行综合分析，观察FTP协议的工作过程，分析控制连接和数据连接是如何工作的。
答：先是FTP 服务器准备完毕，用户输入用户名和密码后等待服务器回应。回应后，服务器允许用户登陆进行数据操作。之后用户退出服务器，服务器关闭。

六、实验总结
        通过本次试验，我初步分析了FTP报文格式和FTP协议的工作过程。在通过FTP协议进行数据传输时，必须先建立控制连接，再建立数据连接，明白了其中的过程。

思考：ftp是属于应用层的协议，它用到的是哪个端口？网络层给它提供了什么样的服务？（协议是水平的，服务是垂直的）。你能从你捕获到的数据包中分析出tcp建立链接、释放链接的过程吗？
