双机热备+负载均衡 线上方案 (Heartbeat+DRBD+NFS+Keepalived+Lnmp)

fablefe

对于网站服务器来说，可靠性之重要不用我多说，但要想做到可靠性一般需要昂贵的设备，这里最主要是就是数据同步用的共享磁盘了，磁盘柜+磁盘一共下来是20多万，这对于追求最高性价比的双机负载热备方案来说是极其不靠谱的，尤其是中小型企业，私有企业，一般经理是不会考虑这么高的成本的。我们通常做都是四台服务器+一个磁盘柜子+千兆交换机，那么这个成本下来将近30万了，而且这个方案有个弊端就是 存储依然存在单点故障，除非使用双控制+双电源+双主板设计的磁盘柜，但这种成本实在太高。那是否有更为廉价的双机方案呢，很明显开源软件帮我们解决了成本问题！！！

    用Heartbeat+DRBD+NFS+Keepalived+Lnmp等开源软件实现双机负载热备架构只需要两台服务器+一台全千兆交换机，这个成本是极其低廉的，我们做运维了就是要用技术来压榨硬件性能，用最低的成本实现最高的效能，不然天天谈论的性能优化有何用？堆叠硬件不是更好？那不是我们的目的，下面我们来看看这两台服务器的双机热备+负载均衡是如何实现并且稳定运行的。

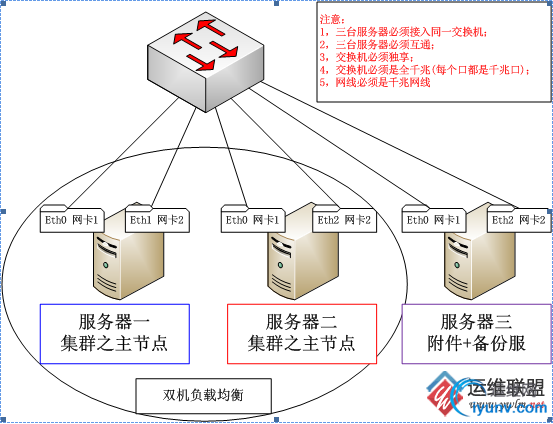

    这个方案是我给一个论坛做的，论坛15分钟在线8000人，以前放在IIS里面，并发连接6000-7000左右，我给设计的双机热备方案如下图：

图一

    注意：第三台服务器可要可不要，我这里他由于成本问题，并没有采用第三台服务器，而是一共只有两台

系统环境配置

一，硬件配置：
节点一（centosa）：做主负载点，和主数据库压力负载点，必须高性能高稳定高I/O

配置如下：

CPU：双CPU( 4核+4核) 5405级别

内存：8G 组三通道 DDR3 ECC内存

硬盘：1块1TB普通硬盘+2块 300G SAS15K(15000转)硬盘

网卡：2块千兆网卡

节点二（centosb）：做分担负载和备服务器，稳定第一

CPU：双CPU( 4核+4核) 5405

内存：8G 组三通道 DDR3 ECC内存

硬盘：1块1TB普通硬盘+3块 300G SAS15K(15000转)硬盘

网卡：2块千兆网卡

注意：网卡极力建议用四块，这个架构对网络I/O要求极高，我这里只有两块，没办法，机房做不到，如果你是百兆交换机，拜托，你一定要用四块网卡

二，操作系统配置

1),所有服务器的操作系统版本：

操作系统版本：CentOS5.7 64位

操作系统官方下载地址：http://isoredirect.centos.org/centos/5/isos/x86_64/

2),每台服务器的安装要求：

节点一：

分区：一共三块硬盘，不用组RAID

第一块硬盘：

系统占用一块，分区情况如下：

/boot                     200MB

/                             40GB

swap交换分区        8GB

/data                      第一块硬盘的所有剩余空间

第二块硬盘：

不要分区，留给我自己分区

第三块硬盘：

不要分区，留给我自己分区

系统安装安装规范

最小化安装，字符界面安装

去掉所有组件，只需要一个内核

节点二：

分区：一共三块硬盘，不用组RAID

第一块硬盘：

系统占用一块，分区情况如下：

/boot        500MB

/                 40GB

swap交换分区        16GB

/data        第一块硬盘的所有剩余空间

第二块硬盘：

不要分区，留给我自己分区

第三块硬盘：

不要分区，留给我自己分区

系统安装要求

最小化安装，字符界面安装

去掉所有组件，只需要一个内核

三，交换机配置：

注意：有条件最好用两台交换机，内网一台，外网一台

如果只有一台交换机，划分两个VLAN，一个外网使用，一个内网使用

四，目录规划用途

/usr/local/src/lnmp：用来存放源码工具等等

/data：用来存放所有数据和NFS以及DRBD的挂载

/data/shell：用来存放所有管理脚本

/data/mysql：用来挂载DRBD的mysql资源，以供mysql存放数据库

/data/wwwnfs：用来挂载DRBD生成的www资源，以供两个节点挂载到各个节点的/data/www目录，以供论坛等程序数据使用

/data/www：用来挂载NFS资源，用来存放论坛(网站)等程序数据

双机热备+负载均衡具体配置

一，先建立用户和目录吧：

useradd -s /sbin/nologin www

useradd -s /sbin/nologin mysql

mkdir -p /data/mysql

mkdir -p /data/www

mkdir -p /data/wwwnfs

mkdir -p /data/shell

二，架构详解

如果用LVS做均衡器拓扑图如下：

图二

如果用Nginx做均衡器拓扑图如下：

图三

我们这里用NGINX做均衡器，因此我用图三来拓扑，来讲讲这个拓扑的工作原理

内网：

1，DRBD网络存储创建出两个资源，一个mysql给mysql数据库同步用，一个www给web(论坛)数据NFS共享挂载用，虚拟出两个虚拟IP，一个是 192.168.1.100，用来连接数据库，一个是192.168.1.200，用来给节点挂载NFS

注意：NFS底下挂载了三次：DRBD挂载一次，文件系统挂载一次，客户端挂载一次

2，Heartbeat来实现DRBD的HA，同时虚拟出两个内网IP，并管理NFS，MySQL的启动和关闭

外网：

1，两个节点都用Nginx做均衡器，通过内网调度负载两个节点，实现内部均衡

2，DNS配置双IP对应一个域名的方式来实现DNS轮询，实现外网均衡

3，Keepalived使用双主(master)配置虚拟出两个虚拟IP：节点一 12.12.12.100和节点二 12.12.12.200，同时共外网访问，两个节点互为主从关系，当某个节点挂掉的时候，另外一个节点将同时是两个资源的master，同时拥有两个虚拟IP，实现资源转移

我们知道DNS的缺点就是生效慢，分配资源不合理，理论上有可能把所有的请求都发送给同一节点，导致均衡不合理导致所有资源不可用，这里我们由于有了NGINX内部负载，就不怕DNS轮询不均衡了，因为NGINX内部有严谨的调度方式，不管那台请求有多少，在内部都能实现理想的调度，这样就能把DNS负载均衡和NGINX完美结合，是硬件资源得到合理的利用，然后利用keepalive保证了每个节点的可靠性，几乎完美！

三，LNMP架构配置
两台服务器的一样配置这个我请看我发的这个帖子：http://bbs.ywlm.net/thread-2-1-1.html
注意一：这里MYSQL都不要初始化，不要启动！后面有专门的配置的
注意二：nginx所有端口都改成 8080，因为一会还要安装nginx来做均衡器并对外提供服务，所以不要用默认的80

四，安装配置NFS
兵马未动粮草先行，NFS是网站存放数据实现数据同步的基础，我们先安装上吧

1，安装：
服务器端要安装：
nfs-utils：NFS主程序
portmap：RPC主程序

客户端要安装：
nfs-utils：NFS主程序
portmap：RPC主程序

由于我们这里一共只用了两台服务器，所以，这里客户端和服务器段是同一台机器，这点要注意了

两个节点同时安装：

• yum -y install portmap nfs-utils


[color=#336699!important]复制代码

2，配置：
生存共享目录vi /etc/exports
输入：

• /data/wwwnfs 192.168.1.0/24(rw,sync,anonuid=501,anongid=501)


[color=#336699!important]复制代码
注意：
/data/wwwnfs：就是给两个节点挂载的目录，所有网站程序都放在这里，实现论坛程序等数据的共享(同步)
anonuid=501,anongid=501：这个表示客户端上任何用户进入到挂载目录都以uid=501和gid=501身份，我这里这个代表的是www用户


3，启动：
service portmap start
service nfs start
切忌，必须先启动portmap

chkconfig --level 0123456 nfs off
chkconfig --level 0123456 portmap on

注意：portmap服务器必须常驻，且不收heartbeat管理；而nfs这必须要用heartbeat来管理他的启动和关闭，所以这里要关闭nfs开机自动启动

同时要启动锁机制，因为同时有两个节点要使用同一份数据，所以需要有总裁，这个尤其是在NFS给mysql用的时候是必须要用的，对于论坛或网站，要看情况，如果存在对同一文件同时修改的时候必须要启动NFS锁机制，如果没有这种情况，那么建议不要启动，启动了会降低NFS的性能：

/sbin/rpc.lockd
echo "/sbin/rpc.lockd" /etc/rc.local

4，建立NFS的管理脚本
有人奇怪了，nfs用RPM安装的，应该直接用service nfs start/stop即可啊，维护还要建立脚本呢，这里由于NFS的启动关闭权要交给heartbeat处理，而默认/etc/init.d/nfs这个启动脚本在heartbeat处理的时候有问题，所以这里自己建立了一个

vi nfs
输入：

• #!/bin/bash

•

• NFSD=/etc/rc.d/init.d/nfs

• NFSDPID=`/sbin/pidof nfsd`

• case $1 in

• start)

• $NFSD start;

• ;;

• stop)

• $NFSD stop;

•         if [ "$NFSDPID" != " " ];then

•                 for NFSPID in $NFSDPID

•                 do /bin/kill -9 $NFSPID;

•                 done

•         fi

• ;;

• *)

• echo "Syntax incorrect. You need one of {start|stop }"

• ;;

• esac


[color=#336699!important]复制代码wq保存退出
chmod +x nfs

OK，NFS服务器端配置完毕。

注意如果你用的是四台服务器或者更多，把均衡器和节点分开的，那么还需要在节点也就是NFS的客户端安装：

• yum -y install portmap nfs-utils


[color=#336699!important]复制代码并且启动portmap
service portmap start
chkconfig --level 35 portmap on
注意，客户端必须要启动portmap，且要安装nfs-utils，但不需要启动NFS

我们这里均衡器和节点都在同一台服务器上，所以就免去了这些过程了，不过他同时是客户端，所以要建立挂载脚本
vi /data/shell/mountnfs.sh
输入：

• /bin/mount -t nfs -o nosuid,noexec,nodev,rw,nouser,noauto,bg,hard,nointr,rsize=32k,wsize=32k,tcp 192.168.10.200:/data/wwwnfs /data/www


[color=#336699!important]复制代码
chmod +x /data/shell/mountnfs.sh
echo "/data/shell/mountnfs.sh" /etc/rc.local


在另外一台节点centosb上也这样安装

五，安装配置DRBD

1，分区
DRBD可用设备有如下：
（1）一个磁盘，或者是磁盘的某一个分区
（2）一个soft raid 设备
（3）一个LVM的逻辑卷
（4）一个EVMS（Enterprise Volume Management System，企业卷管理系统）的卷
（5）其他任何的块设备
这里我是建立在一个分区上的

查看磁盘信息：

• fdisk -l


[color=#336699!important]复制代码
Disk /dev/sda: 1000.2 GB, 1000204886016 bytes
255 heads, 63 sectors/track, 121601 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System
/dev/sda1   *           1          64      514048+  83  Linux
/dev/sda2              65        5163    40957717+  83  Linux
/dev/sda3            5164        7203    16386300   82  Linux swap / Solaris
/dev/sda4            7204      121601   918901935    5  Extended
/dev/sda5            7204      121601   918901903+  83  Linux

Disk /dev/sdb: 300.0 GB, 300069052416 bytes
255 heads, 63 sectors/track, 36481 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System

Disk /dev/sdc: 300.0 GB, 300069052416 bytes
255 heads, 63 sectors/track, 36481 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id  System


三块磁盘：
一块1TB已经分区，安装了操作系统和存放数据
另外两块没有分区，特用来给DRBD用


下面分区：
fdisk /dev/sdb
......
fdisk /dev/sdc
......


分区好后我们得到两个未挂载的分区
/dev/sdb1               1       36481   293033601   83  Linux
/dev/sdc1               1       36481   293033601   83  Linux


/dev/sdb1用于数据库
/dev/sdc1用于NFS


注意：先不要挂载

2，安装DRBD

1)，下载
DRBD官方网站：http://www.linux-ha.org/DRBD
源码下载地址: http://oss.linbit.com/drbd

2)，安装
DRBD有三种安装模式：
RPM包安装，直接编译进内核 或 作为一个可加载的内核模块编译。
RPM包安装内核版本必须是2.6.33或高于2.6.33，否则要先升级内核，2.6.33或高于2.6.33内核里面已经集成的有DRBD模块
uname -r可以看到内核版本，我的是

这里我用的是源码编译安装
如果内核版本低于2.6.33那么需要编译模块到内核，且先要安装kernel-devel
yum install gcc gcc-c++ make glibc flex wget kernel-devel

cd /src/local/src
wget http://oss.linbit.com/drbd/8.3/drbd-8.3.10.tar.gz
tar -zxvf drbd-8.3.10.tar.gz
cd drbd-8.3.10
./configure --prefix=/ --with-km --with-heartbeat

安装完成后会在/etc/ha.d/resource.d目录下生成
drbddisk  drbdupper这两个文件

make KDIR=/usr/src/kernels/2.6.18-194.el5-i686/
make install

注意：make KDIR=/usr/src/kernels/2.6.18-194.el5-i686/这个一定要是你当前加载的内核，如果你内核升级了，一定要去报这个的路径是当前加载的内核版本的路径哦
查看当前加载的内核版本方法是：
uname -r
或着
vi /boot/grub/menu.lst

检查是否安装妥当:

• ls /lib/modules/`uname -r`/kernel/drivers/block/drbd.ko


[color=#336699!important]复制代码
drbd.ko

看到这个，就说明已经安装完好

加载到内核

• insmod /lib/modules/`uname -r`/kernel/drivers/block/drbd.ko


[color=#336699!important]复制代码
检查内核是否已经加载了drbd模块
lsmod | grep drbd
drbd    226352  2
//有的话表示加载模块成功.

检查安装文件
find / -name drbd*


3，配置DRBD
DRBD有三种配置文件：
/etc/drbd.conf
/etc/drbd.d/global_common.conf
/etc/drbd.d/*.res

第一个配置文件：/etc/drbd.conf
vi /etc/drbd.conf

• # You can find an example in  /usr/share/doc/drbd.../drbd.conf.example

•

• include "drbd.d/global_common.conf";

• include "drbd.d/*.res";


[color=#336699!important]复制代码默认就是这个，我们不用管他，默认即可

第二个配置文件：/etc/drbd.d/global_common.conf
这个是全局配置文件，包括监听，同步速率等等极为重要的参数
vi /etc/drbd.d/global_common.conf

输入：

• global {

• #是否参加DRBD使用者统计，默认是yes

•         usage-count no;

•         }

•

• common {

• #使用协议C复制模式

•         protocol C;

•

•         handlers {

• #在系统出现什么故障时主服务器采取什么操作，例如挂起

• #local-io-error"/usr/lib/drbd/notify-io-error.sh;/usr/lib/drbd/notify-emergency-shutdown.sh; echo o > /proc/sysrq-trigger ; halt -f"

•                 }

•

•         startup {

•         wfc-timeout 0;

• #启动时连接其他节点的超时时间

•         degr-wfc-timeout 120;

•                 }

•

•         disk {

• #当磁盘有错误时，不连接

•         on-io-error   detach;

•                 }

•

•         net {

•

•         timeout 60;

•         connect-int 10;

•         ping-int 10;

•         max-buffers 2048;

•         max-epoch-size 2048;

• #下面三行一定程度能防止脑裂问题

• #       after-sb-0pri discard-older-primary;

• #       after-sb-1pri call-pri-lost-after-sb;

• #       after-sb-2pri call-pri-lost-after-sb;

• #或下面三行也可以

•         after-sb-0pri discard-zero-changes;

•         after-sb-1pri discard-secondary;

•         after-sb-2pri disconnect;

•                 }

•

•         syncer {

• #复制时的网络速度限制

•         rate 20M;

•                 }

•         }


[color=#336699!important]复制代码上面是完整的配置文件，你如果理解了，就可以直接复制过去用，不会有问题

注意：rate表示同步的速率，这里的20M就是20MB，不是20Mb，所以如果你是100M交换机，那么请不要设置这么大，否则，你的交换机会被拖累的无响应的，你可以设置成8M即可，即80Mb，如果你是千M交换机，且是千兆网线和网卡，你可以设置成80M一下，但考虑到数据库，NFS共享等需要大量网络I/O的的应用，这里还是设置20M即可

第三个配置文件：/etc/drbd.d/mysql.res和/etc/drbd.d/www.res
这里面的文件在第一个配置文件里面定义了
因为我这里要建立两个资源，所以有两个，注意，两个可以写在同一个配置文件里面，我习惯用两个配置文件，我一一来看

vi /etc/drbd.d/mysql.res
定义给mysql用的资源组(注意，名字你可以自己随便取，只要在应用的时候对应上即可，不必苛求)

• #资源组的名称

• resource mysql{

•

• #定义主服务器资源

•         on centosa{

• #建立块设备文件

•         device /dev/drbd1;

• #要用于复制的分区

•         disk /dev/sdb1;

• #定义侦听IP和端口

•         address 192.168.1.10:7788;

• #meta data信息存放的方式，这里为内部存储，即和真实数据放在一起存储

•         meta-disk internal;

•                    }

•

• #定义备服务器资源

•         on centosb{

•         device /dev/drbd1;

•         disk /dev/sdb1;

•         address 192.168.1.20:7788;

•         meta-disk internal;

•                    }

•

•                 }


[color=#336699!important]复制代码vi /etc/drbd.d/www.res
定义给web用的资源组(注意，名字你可以自己随便取，只要在应用的时候对应上即可，不必苛求)

• #资源组的名称

• resource www{

•

• #定义主服务器资源

•         on centosb{

• #建立块设备文件

•         device /dev/drbd2;

• #要用于复制的分区

•         disk /dev/sdc1;

• #定义侦听IP和端口

•         address 192.168.1.20:7789;

• #meta data信息存放的方式，这里为内部存储，即和真实数据放在一起存储

•         meta-disk internal;

•                    }

•

• #定义备服务器资源

•         on centosa{

•         device /dev/drbd2;

•         disk /dev/sdc1;

•         address 192.168.1.10:7789;

•         meta-disk internal;

•                    }

•

•                 }


[color=#336699!important]复制代码注意：
1，centosa和centosb这个必须要用计算机名(不是域名)，且要在内网能ping通，为此要修改下Linux下的hosts文件
vi /etc/hosts
输入：
192.168.1.10    centosa
192.168.1.20    centosb


在另外一个节点centosb上也同样这样安装

4，初始化DRBD资源
1)，提升各个节点上的主
在centosa上：
drbdadm primary mysql
在centosb上：
drbdadm primary www

2)，初始化DRBD分区

service drbd start
启动的时候会初始化
ps -ef | grep drbd
root      3724     1  0 20:02 ?        00:00:00 [drbd1_worker]
root      3731     1  0 20:02 ?        00:00:00 [drbd1_receiver]
root      3743     1  0 20:02 ?        00:00:00 [drbd1_asender]


我们能看到三个进程：
drbd1_worker：主进程程
drbd1_receiver：数据发送
drbd1_asender：数据接收


手动初始化命令：

• drbdadm create-md all


[color=#336699!important]复制代码这个命令是有极大风险的，当有数据的时候不要在使用这个命令
注意：如果无法启动的并提示无法加载DRBD，这说明在启动的时候drbd.ko无法加载，我们可以重新执行一下：

• insmod /lib/modules/`uname -r`/kernel/drivers/block/drbd.ko


[color=#336699!important]复制代码同时修改启动脚本：
vi /etc/init.d/drbd
在### END INIT INFO下面添加如下内容：

• MYLSMOD=`/sbin/lsmod | grep drbd | grep drbd | cut -d ' ' -f 1`

•

• if [ "$MYLSMOD" != "drbd" ];then

• /sbin/insmod /lib/modules/2.6.18-274.el5/kernel/drivers/block/drbd.ko

• fi


[color=#336699!important]复制代码保存在启动试试，应该就没有问题了
添加为系统自动启动：

• chkconfig --level 35 drbd on


[color=#336699!important]复制代码

OK，第一个节点配置完成了


在另外个节点centosb上一样安装，并且配置文件一样
注意：启动会等待第二个节点起来，最好是在两个节点都配置完成的时候 两个节点一起启动！！！

5，安装后状态检查和使用
在主节点上
cat /proc/drbd
或
service drbd status

version: 8.3.10 (api:88/proto:86-96)
GIT-hash: 5c0b0469666682443d4785d90a2c603378f9017b build by root@centosa,
2011-03-12 19:00:23
1: cs:Connected ro:Secondary/Secondary ds:Inconsistent/Inconsistent C
r-----
    ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:b
oos:524265204
cs:Connected：为连接状态

在备节点上
cat /proc/drbd
version: 8.3.10 (api:88/proto:86-96)
GIT-hash: 5c0b0469666682443d4785d90a2c603378f9017b build by root@centosb,
2011-03-12 19:01:23
1: cs:Connected ro:Secondary/Secondary ds:Inconsistent/Inconsistent C
r-----
    ns:0 nr:0 dw:0 dr:0 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:b
oos:524265204
cs:Connected：为连接状态

ds：表示两台节点的磁盘状态都是不一致(不符)
如果没有在各个节点上提升为主节点，那么DRBD机会法判断哪个是主节点，需要我们手动执行一下

我们在确认作为主节点的centosa上执行一下：

• drbdadm -- --overwrite-data-of-peer primary all


[color=#336699!important]复制代码
这时，我们再看他们的状态

• cat /proc/drbd


[color=#336699!important]复制代码
version: 8.3.10 (api:88/proto:86-96)
GIT-hash: 5c0b0469666682443d4785d90a2c603378f9017b build by root@centosa, 2011-03-12 19:00:23

1: cs:SyncSource ro:Primary/Secondary ds:UpToDate/Inconsistent C r--
---
    ns:2988560 nr:0 dw:0 dr:2996736 al:0 bm:182 lo:1 pe:8 ua:64 ap:0
ep:1 wo:b oos:521277556
        [>....................] sync'ed:  0.6% (509060/511976)M
        finish: 4:38:27 speed: 31,180 (30,176) K/sec
主从状态，磁盘正在同步，这是第一次同步，同步的是底层信息，就像RAID1第
一次同步一样，例如确定RAID的容量(和小的硬盘的容量一样)
由此可知，必须确定了哪边是主孩子后才会开始同步
cs:SyncSource：为同步状态

单单纯查看各个节点的角色可以用下面命令
drbdadm rol mysql
drbdadm rol www

• cat /proc/drbd


[color=#336699!important]复制代码
version: 8.3.10 (api:88/proto:86-96)
GIT-hash: 5c0b0469666682443d4785d90a2c603378f9017b build by root@centosb, 2011-03-12 19:01:23
1: cs:SyncTarget ro:Secondary/Primary ds:Inconsistent/UpToDate C r--
---
    ns:0 nr:3354496 dw:3354240 dr:0 al:0 bm:204 lo:3 pe:6777 ua:2 ap:0
ep:1 wo:b
oos:520910964
        [>....................] sync'ed:  0.7% (508700/511976)M
        finish: 1:45:08 speed: 82,564 (78,004) want: 102,400 K/sec

从主状态，磁盘正在同步
cs:SyncSource：为同步状态
第一次同步过程很慢，在同步完成以前不要重启，否则要重新同步了！

格式化分区
与软RAID、LVM等类似，要使用DRBD创建的镜像分区，不是直接使用/dev/sdb1设备，而是在配置文件中指定的/dev/drbd1等。同样的，不必等待初始化完成后才使用drbd1设备。

格式化设备：        mkfs -t ext3 -b 4096 /dev/drbd1
#这里要注意，格式化只需要在主服务器上格式一次就可以了，因为格式化也会被同步过去，尤其在有数据的时候千万不要格式化了
这里注意，我们需要在两个街道上各格式化一次，因为有两个资源组，且每个节点都有一个主节点：
centosa：mkfs -t ext3 -b 4096 /dev/drbd1
centosb：mkfs -t ext3 -b 4096 /dev/drbd2


挂载分区：
节点一centosa上：mount /dev/drbd1 /data/mysql
节点二centosb上：mount /dev/drbd2 /data/www
#需要注意，drbd1和drbd2设备只能在Primary一端被使用，下面的操作都是会报错的：
在从节点上
节点二centosb上：mount /dev/drbd1 /data/www
mount: block device /dev/drbd1 is write-protected, mounting read-only
mount: 错误的介质类型

另外，为避免误操作，当机器重启后，默认都处于Secondary状态，如要使用drbd设备，需手动把其设置为Primary。
当然，我们这里不需要操心，因为我们用heartbeat来自动设置primary和secondary

到此，DRBD部分就安装完成了。

六，安装配置Heartbeat

DRBD和Heartbeat都会出现脑裂情况，所以这个配置虽然简单，但维护极其艰难！


1，在主从节点上分别安装heartbeat
yum -y install heartbeat

安装完后会自动建立用户hacluster和组haclient
确保两个节点上hacluster用户的的UID和GID相同
在两台节点上分别执行：

• cat /etc/passwd | grep hacluster | awk -F ":" '{print $3}'cat /etc/passwd | grep hacluster | awk -F ":" '{print $4}'cat /etc/group | grep haclient | awk -F ":" '{print $3}'


[color=#336699!important]复制代码
结果都相同即可

同步两台节点的时间
date
date -s "2011-10-10 11:24:00"
clock -w

或者用npt
crontab -e
*/30 * * * * ntpdate 210.72.145.44

2，在两台节点上都修改hosts文件
vi /etc/hosts
添加
192.168.1.10         centosa
192.168.1.20         centosb
这个上面有加过

3，配置三个文件
ha.cf                监控配置文件
haresources        资源管理文件
authkeys             心跳线连接加密文件


第一个配置文件：/etc/ha.d/ha.cf

vi /etc/ha.d/ha.cf

• debugfile /var/log/ha-debug                             #打开错误日志报告

• keepalive 2                                             #两秒检测一次心跳线连接

• deadtime 10                                             #10 秒测试不到主服务器心跳线为有问题出现

• warntime 6                                              #警告时间（最好在 2 ～ 10 之间）

• initdead 120                                            #初始化启动时 120 秒无连接视为正常，或指定heartbeat

•                                                         #在启动时，需要等待120秒才去启动任何资源。

•

• udpport 694                                             #用 udp 的 694 端口连接

• ucast eth0 192.168.1.20                                #单播方式连接（主从都写对方的 ip 进行连接）

• #ucast eth1 192.168.2.20 #如果有多多个网卡可以同时在多个网卡监听, 这能有效防止脑裂

•                                                         #注： mcast eth0 是多播模式 bcast eth0 是广播模式

•

• #bcast eth0 eth2                                        #广播方式

•

• #serical /dev/ttyS0                                     #串行连接这用这个

• #baud   19200

•

• node   centosa                                           #声明主服(注意是主机名uname -n不是域名)

• node   centosb                                           #声明备服(注意是主机名uname -n不是域名)

•

• auto_failback on                                        #自动切换（主服恢复后可自动切换回来）这个不要开启

•                                                         #注： stonith baytech  /etc/ha.d/conf/stonith.baytech 控制

•                                                         #可编程电源控制器（挂掉的主服 ip 可能还是运行状态，

•                                                         #会对备服有冲突，他会自动切掉坏的主服）

•

• respawn hacluster /usr/lib64/heartbeat/ipfail           #监控ipfail进程是否挂掉，如果挂掉就重启它

• #ping 192.168.1.1                                        #设仲裁，双方主备都 ping 仲裁（仲裁 ip 用 DGW 最好）

• #ping 192.168.1.2                                        #注： ping_group            可设 1 组仲裁， ping一个网段

•                                                         #这里被ping的IP必须足够健壮，例如主节点无法ping通

•                                                         #时会问备服务器”你能通吗？”如果备服务器能通，这说明

•                                                         #主服务器出现故障了，备服务器应该切换资源了！


[color=#336699!important]复制代码

第二个配置文件：/etc/ha.d/authkeys
vi /etc/ha.d/authkeys
输入：

• auth 1

• 1 crc


[color=#336699!important]复制代码保存，修改权限：
chmod 600 /etc/ha.d/authkeys

第三个配置文件：/etc/ha.d/haresources
vi /etc/ha.d/haresources
输入：

• centosa IPaddr::192.168.1.100/24/eth0 drbddisk::mysql Filesystem::/dev/drbd1::/data/drbd/mysql::ext3 mysql

• centosb IPaddr::192.168.1.200/24/eth0 drbddisk::www Filesystem::/dev/drbd2::/data/drbd/wwwnfs::ext3 nfs


[color=#336699!important]复制代码这个是极为关键，也是最难的地方了
注意：
drbddisk::mysql
drbddisk::www
红字部分分别为你的资源组名字，要对以上哦

注解：
IPaddr::192.168.1.100/24/eth0：用IPaddr脚本配置浮动VIP
drbddisk::data：用drbddisk脚本实现DRBD主从节点资源组的挂载和卸载
Filesystem::/dev/drbd1::/data::ext3：用Filesystem脚本实现磁盘挂载和卸载



4，建立生成资源：

cp /data/shell/nfs /etc/ha.d/resource.d/
cp /etc/init.d/mysql /etc/ha.d/resource.d/

chmod +x /etc/ha.d/resource.d/mysql
chmod +x /etc/ha.d/resource.d/nfs

OK，节点一centosa的配置完成了

在节点二centob上同意这样配置，但注意/etc/ha.d/ha.cf里面稍有不同的是ucast eth0 192.168.1.10必须监听节点一的IP

两个节点上都开启heartbeat自动启动:
chkconfig --level 35 heartbeat on

在两个节点上启动Heartbeat测试service heartbeat start

OK，到这里，两个节点的Heartbeat全部都安装完成了，三楼继续写nginx，mysql和keepalived等的配置

本帖最后由 gotop 于 2011-10-12 15:47 编辑

七，nginx均衡器配置

cd /usr/local/src/lnmp

1，安装pcre(如果你在装LNMP的时候装过了，这里就不要在装了)
tar zxvf pcre-8.12.tar.gz
cd pcre-8.12/
./configure
make && make install
cd ..


2，安装nginx均衡器
tar zxvf nginx-1.0.6.tar.gz
cd nginx-1.0.6
./configure --user=www --group=www --prefix=/usr/local/lnmp/lbsnginx --with-http_stub_status_module --with-http_ssl_module
make && make install
cd ../


3，配置nginx均衡器
mkdir -p /data/logs
rm -rf  vi /usr/local/lnmp/lbsnginx/conf/nginx.conf
vi /usr/local/lnmp/lbsnginx/conf/nginx.conf
输入：

• user  www www;

• worker_processes 8;

• error_log  /data/logs/lbsnginx_error.log  crit;

• pid        /usr/local/lnmp/lbsnginx/logs/nginx.pid;

•

• worker_rlimit_nofile 65535;

• events

• {

•   use epoll;

•   worker_connections 65535;

• }

•

• http

• {

•   include       mime.types;

•   default_type  application/octet-stream;

•

•   charset  gbk;

•

•   server_names_hash_bucket_size 128;

•   client_header_buffer_size 32k;

•   large_client_header_buffers 4 32k;

•

•   client_max_body_size 80m;

•   client_body_buffer_size 512k;

•   proxy_connect_timeout 5;

•   proxy_read_timeout 60;

•   proxy_send_timeout 5;

•   proxy_buffer_size 16k;

•   proxy_buffers 4 64k;

•   proxy_busy_buffers_size 128k;

•   proxy_temp_file_write_size 128k;

•   sendfile on;

•   tcp_nopush     on;

•

•   keepalive_timeout 60;

•   tcp_nodelay on;

•   gzip on;

•   gzip_min_length  1k;

•   gzip_buffers     4 16k;

•   gzip_http_version 1.0;

•   gzip_comp_level 2;

•   gzip_types       text/plain application/x-javascript text/css application/xml;

•   gzip_vary on;

•

•   #limit_zone  crawler  $binary_remote_addr  10m;

•

•   upstream bbs.ywlm.net_server

•   {

•   server 192.168.1.10:8080 weight=3 max_fails=2 fail_timeout=30s;

•   server 192.168.1.20:8080 weight=9 max_fails=2 fail_timeout=30s;

•   }

•

•   server

•   {

•     listen       80;

•     server_name  bbs.ywlm.net;

•     location / {

•     root /data/www/bbs.ywlm.net;

•     index index.php index.htm index.html;

•     proxy_redirect off;

•     proxy_set_header Host $host;

•     proxy_set_header X-Real-IP $remote_addr;

•     proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

•     proxy_pass http://bbs.ywlm.net_server;

•     }

•     access_log  off;

•   }

•

•   server

•   {

•     listen       80;

•     server_name  att.ywlm.net;

•     index index.html index.htm index.php;

•     root  /data/wwwroot/att.ywlm.net;

•     #limit_conn   crawler  20;

•

•     location ~ .*\.(gif|jpg|jpeg|png|bmp|swf)$

•     {

•       expires      30d;

•     }

•     location ~ .*\.(js|css)?$

•     {

•       expires      1h;

•     }

•     access_log  off;

•       }

• }


[color=#336699!important]复制代码保存，检查配置文件是否正确：
/usr/local/lnmp/lbsnginx/sbin/nginx -t
nginx: the configuration file /usr/local/lnmp/lbsnginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/lnmp/lbsnginx/conf/nginx.conf test is successful

启动nginx：
/usr/local/lnmp/lbsnginx/sbin/nginx
echo "/usr/local/lnmp/lbsnginx/sbin/nginx" /etc/rc.local

节点一centosa上nginx均衡器安装完毕


另外一个节点centosb上同样安装即可


八，MySQL配置
这里在LNMP的时候已经安装过了，所以这里只需要进行初始化和配置即可，（下面的配置在安装LNMP的时候最好不要做！）

注意：在两个节点安装数据库的时候，都不要启动，把启动和关闭权交给heartbeat

1，建立配置文件(两个节点都要配置)
vi /etc/my.cnf
输入：

• [client]

• default-character-set = utf8

• port = 3306

• socket = /tmp/mysql.sock

•

• [mysql]

• no-auto-rehash

•

• [mysqld]

• default-character-set = utf8

• user = mysql

• port = 3306

• socket = /tmp/mysql.sock

• basedir = /usr/local/lnmp/mysql

• datadir = /data/mysql/data

• open_files_limit = 10240

• back_log = 600

• max_connections = 3000

• max_connect_errors = 6000

• table_cache = 614

• external-locking = FALSE

• max_allowed_packet = 32M

• sort_buffer_size = 2M

• join_buffer_size = 2M

• thread_cache_size = 300

• thread_concurrency = 8

• query_cache_size = 32M

• query_cache_limit = 2M

• query_cache_min_res_unit = 2k

• default-storage-engine = MyISAM

• default_table_type = MyISAM

• thread_stack = 192K

• transaction_isolation = READ-COMMITTED

• tmp_table_size = 246M

• max_heap_table_size = 246M

• long_query_time = 1

• #log_long_format

• #log-bin = /data/mysql/binlog

• #binlog_cache_size = 4M

• #binlog_format = MIXED

• #max_binlog_cache_size = 8M

• #max_binlog_size = 512M

• expire_logs_days = 7

• key_buffer_size = 256M

• read_buffer_size = 1M

• read_rnd_buffer_size = 16M

• bulk_insert_buffer_size = 64M

• myisam_sort_buffer_size = 128M

• myisam_max_sort_file_size = 10G

• myisam_max_extra_sort_file_size = 10G

• myisam_repair_threads = 1

• myisam_recover

•

• skip-name-resolve

• master-connect-retry = 10

• slave-skip-errors = 1032,1062,126,1114,1146,1048,1396

•

• server-id = 1

•

• innodb_additional_mem_pool_size = 16M

• innodb_buffer_pool_size = 64M

• innodb_data_file_path = ibdata1:1024M:autoextend

• innodb_file_io_threads = 4

• innodb_thread_concurrency = 8

• innodb_flush_log_at_trx_commit = 2

• innodb_log_buffer_size = 16M

• innodb_log_file_size = 128M

• innodb_log_files_in_group = 3

• innodb_max_dirty_pages_pct = 90

• innodb_lock_wait_timeout = 120

• innodb_file_per_table = 0

• [mysqldump]

• quick

• max_allowed_packet = 32M


[color=#336699!important]复制代码同步到centosb节点：
scp /etc/my.cnf 192.168.1.20:/etc


2，建立初始化数据：
注意，这里只需要在DRBD中的mysql资源组的主节点上初始化即可，其他的全部可以同步过去

chmod +w /usr/local/lnmp/mysql/
chown -R mysql:mysql /usr/local/lnmp/mysql/
chown -R mysql:mysql /data/mysql

初始化数据库：

• /usr/local/lnmp/mysql/bin/mysql_install_db --basedir=/usr/local/lnmp/mysql/ --datadir=/data/mysql/data --user=mysql


[color=#336699!important]复制代码
3，设置权限
设置本地连接时root权限

• /usr/local/lnmp/mysql/bin/mysqladmin -u root -h 127.0.0.1 password 123456


[color=#336699!important]复制代码
设置双节点访问数据库时的权限
mysql -uroot -p -h 127.0.0.1

• GRANT ALL PRIVILEGES ON *.* TO 'admin'@'192.168.1.%' IDENTIFIED BY '12345678';


[color=#336699!important]复制代码
在论坛上就要对应着修改你连接数据库的文件了
OK，主节点的数据库按照了，启动吧
service mysql start

再次提醒，mysql配置部分不要在所有节点上做，只需要做主节点即可，其他节点已经通过DRBD同步过去了，甚至连数据库初始化都不用！！！

下楼继续配置keepalived了，就剩下最后的了


九，Keepalived配置实现nginx均衡器的HA

1，安装keepalived

• yum -y install gcc make openssl openssl-devel wget kernel-devel

• mkdir -p /usr/local/src/hasoft

• cd /usr/local/src/hasoft

• wget http://www.keepalived.org/software/keepalived-1.2.2.tar.gz

• tar -zxvf keepalived-1.2.2.tar.gz

• cd keepalived-1.2.2

• ./configure --prefix=/usr/local/keepalived --with-kernel-dir=/usr/src/kernels/2.6.18-238.19.1.el5-i686/


[color=#336699!important]复制代码编译完成后出现下面内容：

• Keepalived configuration

• ------------------------

• Keepalived version       : 1.2.2

• Compiler                 : gcc

• Compiler flags           : -g -O2 -DETHERTYPE_IPV6=0x86dd

• Extra Lib                : -lpopt -lssl -lcrypto

• Use IPVS Framework       : Yes

• IPVS sync daemon support : Yes

• IPVS use libnl           : No

• Use VRRP Framework       : Yes

• Use Debug flags          : No


[color=#336699!important]复制代码

• make && make install


[color=#336699!important]复制代码
这里注意哦，我上面是指通用的安装方法，如果你没有用到LVS可以把lvs去掉即

• ./configure --prefix=/usr/local/keepalived --with-kernel-dir=/usr/src/kernels/2.6.18-238.19.1.el5-i686/ --disable-lvs-syncd --disable-lvs


[color=#336699!important]复制代码
但这个没有影响，就按照我的来配置吧，不过如果你要是集成了LVS，那么就不

可加这两个参数了哦

2，整理管理文件：
cp /usr/local/keepalived/sbin/keepalived /usr/sbin/
cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/

3，建立配置文件目录(注意：keepalived的配置文件默认在/etc/keepalived/目录)
mkdir -p /etc/etc/keepalived/

两台服务器(两个节点)都这样安装即可

4，配置

节点一centosa配置如下：
vi /etc/keepalived/keepalived.conf输入：

• global_defs

• {

• notification_email

• {

• admin@example.com

• admin@ywlm.net

• }

• notification_email_from admin@example.com

• smtp_server 127.0.0.1

• stmp_connect_timeout 30

• router_id lnmp_node1

• }

•

• vrrp_instance lnmpa {

• state MASTER

• interface eth0

• virtual_router_id 100

• priority 200

• advert_int 5

• track_interface {

• eth0

• eth1

• }

• authentication {

• auth_type PASS

• auth_pass 123456

• }

• virtual_ipaddress {

• 192.168.1.100

• }

•

• vrrp_instance lnmpa {

• state BACKUP

• interface eth0

• virtual_router_id 200

• priority 100

• advert_int 5

• track_interface {

• eth0

• eth1

• }

• authentication {

• auth_type PASS

• auth_pass 123456

• }

• virtual_ipaddress {

• 192.168.1.200

• }

• }


[color=#336699!important]复制代码节点二centosb配置如下：

• global_defs

• {

• notification_email

• {

• admin@example.com

• admin@ywlm.net

• }

• notification_email_from admin@example.com

• smtp_server 127.0.0.1

• stmp_connect_timeout 30

• router_id lnmp_node1

• }

•

• vrrp_instance lnmpa {

• state BACKUP

• interface eth0

• virtual_router_id 100

• priority 200

• advert_int 5

• track_interface {

• eth0

• eth1

• }

• authentication {

• auth_type PASS

• auth_pass 123456

• }

• virtual_ipaddress {

• 192.168.1.100

• }

•

• vrrp_instance lnmpa {

• state MASTER

• interface eth0

• virtual_router_id 200

• priority 100

• advert_int 5

• track_interface {

• eth0

• eth1

• }

• authentication {

• auth_type PASS

• auth_pass 123456

• }

• virtual_ipaddress {

• 192.168.1.200

• }

• }


[color=#336699!important]复制代码
启动：/usr/local/keepalived/sbin/keepalived
注意，用/etc/init.d/keepalived start如果起不来，可以用/usr/local/keepalived/sbin/keepalived二进制文件直接执行启动即可

5，编写监控脚本
cd /data/shell
vi keepcheck.sh
输入：

• #!/bin/bash

• while  :

• do

• mysqlcheck=`/usr/local/lnmp/mysql/bin/mysqladmin -uroot ping 2>&1`

• mysqlcode=`echo $?`

• phpcheck=`ps -C php-fpm --no-header | wc -l`

• nginxcheck=`ps -C nginx --no-header | wc -l`

• keepalivedcheck=`ps -C keepalived --no-header | wc -l`

• if [ $nginxcheck -eq 0 ]|| [ $phpcheck -eq 0 ]||[ $mysqlcode -ne 0 ];then

•                 if [ $keepalivedcheck -ne 0 ];then

•                    killall -TERM keepalived

•                 else

•                    echo "keepalived is stoped"

•                 fi

•         else

•                 if [ $keepalivedcheck -eq 0 ];then

•                    /etc/init.d/keepalived start

•                 else

•                    echo "keepalived is running"

•                 fi

• fi

• sleep 5

• done


[color=#336699!important]复制代码wq保存退出

• chmod +x /data/shell/keepcheck.sh

• nohup sh /data/shell/keepcheck.sh &


[color=#336699!important]复制代码设置开机自动执行脚本：

• echo "nohup sh /data/shell/keepcheck.sh &" >> /etc/rc.loal


[color=#336699!important]复制代码脚本在节点二centosb上也要设置

最后您设置你的DNS轮询吧，然后重启两个节点分别测试看是否成功！！！
补充一下
/sbin/rpc.lockd
echo "/sbin/rpc.lockd" /etc/rc.local
锁机制打开要慎重，搞不好会让你的应用极其缓慢！！！在配置NFS时卸载分区的时候出现
device is busy
而无法卸载时，可以用
umount -l
来卸载
