LB负载均衡集群 - NAT

121饿

前提：
客户机 ： eth0   192.168.0.200       eth1  192.168.205.129
dir主机： eth0   192.168.0.166       eth1  192.168.205.128
rs1主机： eth0  192.168.0.207
rs2主机： eth0  192.168.0.208
rs1 和 rs2的网关是dir  192.168.0.166
常用的负载均衡开源软件有： nginx、lvs、keepalived
商业的硬件负载设备： F5、Netscale

1. LB、LVS介绍LB集群是load balance 集群的简写，翻译成中文就是负载均衡集群

LVS是一个实现负载均衡集群的开源软件项目
LVS架构从逻辑上可分为调度层(Director)、server集群层(Real server)和共享存储层
LVS可分为三种工作模式:

NAT(调度器将请求的目标ip即vip地址改为Real server的ip, 返回的数据包也经过调度器，调度器再把源地址修改为vip)

TUN(调度器将请求来的数据包封装加密通过ip隧道转发到后端的real server上，而real server会直接把数据返回给客户端，而不再经过调度器)
DR(调度器将请求来的数据包的目标mac地址改为real server的mac地址，返回的时候也不经过调度器，直接返回给客户端)





种IP：DIP(driector ip), VIP(virtual ip), RIP(Real IP). 其中DIP, RIP 为同一个网段，并且为私网IP, vip为对外提供服务的ip，Director, Real server上都设置vip
LVS的调度算法：轮叫调度(Round Robin)(简称rr) ,加权轮叫(Weighted Round Robin)(简称wrr),最少链接(least connection)(LC),加权最少链接(Weighted Least Connections)(WLC) 等等

2. LVS/NAT 配置
三台服务器一台作为director, 两台作为real server
Director 有一个外网ip (192.168.31.166) 和一个内网ip(192.168.21.166), 两个real server上只有内网ip(192.168.21.100)和(192.168.21.101) 并且需要把两个real server的内网网关设置为director的内网ip(192.168.21.166)
两个real server 上都安装httpd: yum install -y nginx
Director上安装ipvsadm  yum install -y  ipvsadm
Direcotr 上 vim /usr/local/sbin/lvs_nat.sh //增加:
[iyunv@dir ~]# vim /usr/local/sbin/lvs_nat.sh


#! /bin/bash
# director 服务器上开启路由转发功能:
echo 1 > /proc/sys/net/ipv4/ip_forward
# 关闭icmp的重定向
echo 0 > /proc/sys/net/ipv4/conf/all/send_redirects
echo 0 > /proc/sys/net/ipv4/conf/default/send_redirects
echo 0 > /proc/sys/net/ipv4/conf/eth0/send_redirects
echo 0 > /proc/sys/net/ipv4/conf/eth1/send_redirects

# director 设置nat防火墙
iptables -t nat -F
iptables -t nat -X
iptables -t nat -A POSTROUTING -s 192.168.0.0/24  -j MASQUERADE
# director设置ipvsadm
IPVSADM='/sbin/ipvsadm'
$IPVSADM -C
$IPVSADM -A -t 192.168.205.128:80 -s rr
$IPVSADM -a -t 192.168.205.128:80 -r 192.168.0.207:80 -m -w 1
$IPVSADM -a -t 192.168.205.128:80 -r 192.168.0.208:80 -m -w 1



直接运行这个脚本就可以完成lvs/nat的配置了:
/bin/bash /usr/local/sbin/lvs_nat.sh

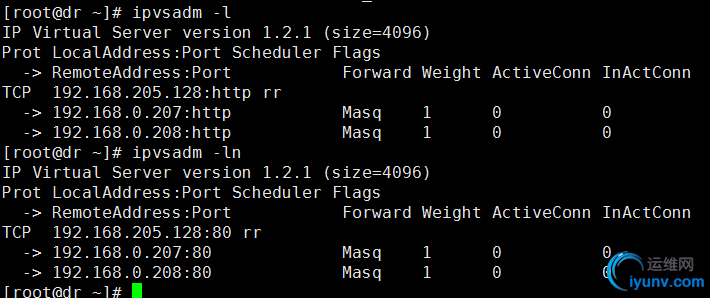

加n就可以看打开具体的ip是多少



rs1上

root@rs1 ~]# ifdown eth0;ifup eth0;

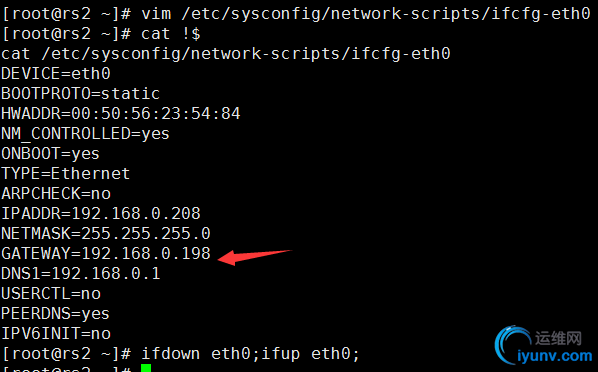

rs2机器上
通RS1
通过浏览器测试两台机器上的web内容，为了区分开，我们可以把nginx的默认页修改一下：
rs1上： echo "111111master" >/usr/share/nginx/html/index.html
rs2上： echo "111111salve" >/usr/share/nginx/html/index.html


问题：
之前在发现一个问题就是在curl的时候一直在rs2上在curl的时候一直卡在那里。所以说一直不成功。后来在在群里人帮助下终于找到问题的所在。示默认网关的问题。

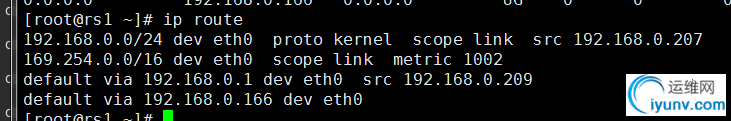

也就是rs1上默认网关有两个。删除一个即可。

route del default gw 192.168.0.1删掉这个默认网关


然后在dir上测试：




或者改变权重
[iyunv@dr ~]# vim  /usr/local/sbin/lvs_nat.sh


然后/bin/sh /usr/local/sbin/lvs_nat.sh



我找了另一台机器（也就是第四台机器客户机）
客户机 ： eth0   192.168.0.200       eth1  192.168.205.129
dir主机： eth0   192.168.0.166       eth1  192.168.205.128
rs1主机： eth0  192.168.0.207
rs2主机： eth0  192.168.0.208
第四台机器测试：
