LB负载均衡集群 - DR

121饿

前提
dir   ip eth0 192.168.0.198
rs1   ip eth0 192.168.0.207
rs2   ip eth0192.168.0.208

客户端 192.168.0.200也就是第四台IP。
这三个网络都要看成是公网的IP
和之前的nat模式比较起来就是比较浪费公网的IP。

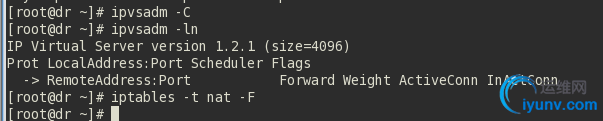

1、之前做了LB的NAT模式现在清空模式

dir主机上

[iyunv@dr ~]# ipvsadm -C
[iyunv@dr ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[iyunv@dr ~]# iptables -t nat -F

两个rs服务器
rs1：

rs2上也同样操作：

dir主机上
Director 上 vim /usr/local/sbin/lvs_dr.sh [url=]//增加[/url]
! /bin/bash
echo 1 > /proc/sys/net/ipv4/ip_forward  #打开端口转发功能
ipv=/sbin/ipvsadm
vip=192.168.0.198
rs1=192.168.0.207
rs2=192.168.0.208
ifconfig eth0:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev eth0:0
$ipv -C                                                             #清除之前的规则
$ipv -A -t $vip:80 -s rr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 1
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1           #-g dr模式 -m就是nat模式




rs1 rs2主机上：

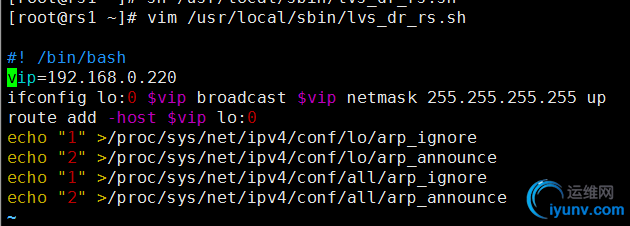

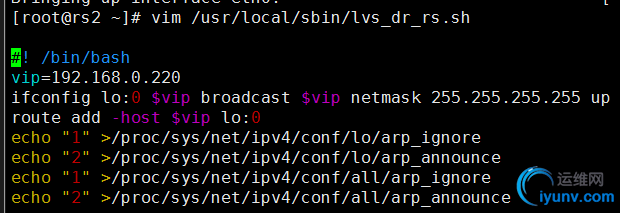

两台rs上：vim /usr/local/sbin/lvs_dr_rs.sh
#! /bin/bash
vip=192.168.0.220               #增加之前的vip
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce



然后rs1 rs2上分别启动该脚本：
[iyunv@rs1 ~]# sh /usr/local/sbin/lvs_dr_rs.sh
[iyunv@rs2 ~]# sh /usr/local/sbin/lvs_dr_rs.sh

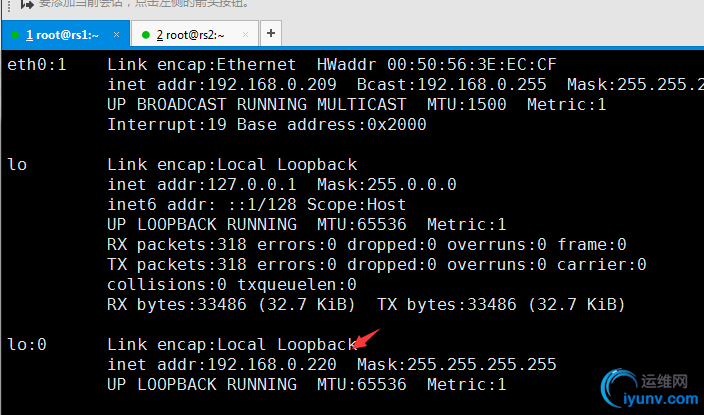

可以看到 rs1和rs2上lo:0都启动了这个vip。

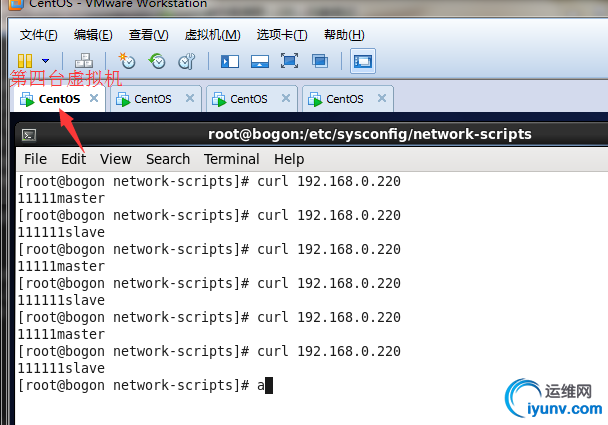

测试：
第四台机器


或者我们修改dir的参数修改。

然后执行这个脚本！
[iyunv@dr ~]# sh /usr/local/sbin/lvs_dr.sh
SIOCADDRT: File exists

执行后发现这个问题，是因为我们刚才已经执行过了，开启了eth0:0所以要先关闭该网络然后再开启。

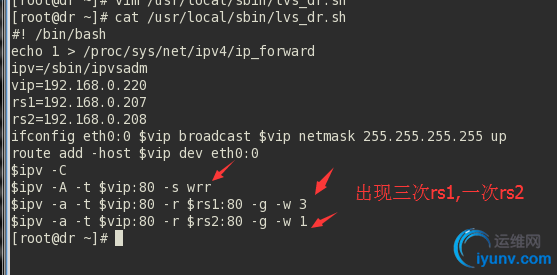

继续修改dir的配置文件：
vim /usr/local/sbin/lvs_dr.sh

1 > /proc/sys/net/ipv4/ip_forward
ipv=/sbin/ipvsadm
vip=192.168.0.220
rs1=192.168.0.207
rs2=192.168.0.208
ifconfig eth0:0 down #先关闭
ifconfig eth0:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev eth0:0
$ipv -C
$ipv -A -t $vip:80 -s wrr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 3
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1

然后再执行这个脚本！
[iyunv@dr ~]# sh /usr/local/sbin/lvs_dr.sh

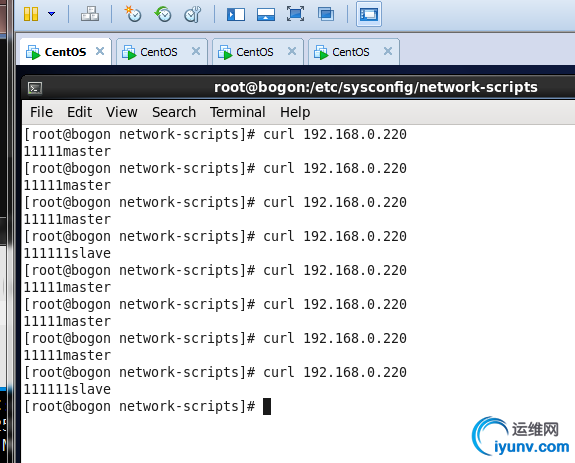

然后第四台主机也就是客户机测试：
