PXE+kickstart实现批量部署linux系统

123213

当企业有大量的新机需要安装系统，如果每台都接上系统光盘并人工选择配置安装，无疑工作量巨大。而 PXE+kickstart 的安装方式能够实现自动化批量部署，特别适用于这种场景。
一、批量部署方式
  ①物理机：PXE
      负载均衡
  ②虚拟机：映像文件模板
      分布式文件系统
  无论是针对物理机还是虚拟机的批量部署，都会对文件服务器造成巨大的压力，可以分别使用负载均衡和分布式文件系统的方式缓解

二、PXE工作原理

   客户机通过支持PXE的网卡请求DHCP服务器 --> DHCP服务器给客户端分配IP地址等，并告诉客户端next server（通常是tftp服务器）的地址以及需要下载pxelinux.0 --> tftp客户端联系tftp服务器下载pxelinux.0并加载到内存中执行 --> 联系tftp服务器下载vmlinuz、ramdisk、vesamenu.c32、pxelinux.cfg等各种引导安装所需的文件--> 联系安装源（http、ftp、nfs等）

   另外，还可提供kickstart文件，并在isolinux.cfg文件中或boot提示符后指明其位置以实现自动安装
   ①PXE：是由Intel开发的 client/server 协议，可以使计算机通过网络安装系统。PXE client在网卡的ROM中，计算机启动后，BIOS把PXE client中执行，并显示出命令菜单，经用户选择后，PXE client联系远端服务器下载安装所需的文件
   ②PXE client所在的网卡ROM中已经内置了tftp client
   ②pxelinux.0是类似于isolinxu.bin的引导加载程序，可调用启动菜单
   ④pxelinux.cfg：可直接复制现有isolinux.cfg并按需修改即可

三、如何配置PXE
    以下DHCP、TFTP配置可参考http://www.iyunv.com/thread-142372-1-1.html，系统安装参考博客http://www.iyunv.com/thread-141375-1-1.html

  1、配置DHCP服务
     subnet ... netmask ... {
  ...
  next-server TFTP-SERVER-IP;
  filename "pxelinux.0";
     }
  2、配置TFTP server
     yum install tftp-server
     chkconfig tftp on
     service xinetd restart
  3、提供pxe工作环境
     yum install syslinux   #pxelinux.0由syslinux包提供
     cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot
  4、提供引导内核等文件
     mount /dev/cdrom /media/cdrom
     cp /media/cdrom/images/pxeboot/{vmlinuz,initrd.img} /var/lib/tftpboot/
     cp /media/cdrom/isolinux/{splash.jpg,vesamenu.c32,boot.msg} /var/lib/tftpboot/
     mkdir /var/lib/tftpboot/pxeboot.cfg
     cp /media/cdrom/isolinux/isolinux.cfg /var/lib/tftpboot/pxeboot.cfg/default
  5、提供安装源（以http为例）
     yum -y install httpd
     mkdir -pv /var/www/html/centos/6/x86_64
     mount --bind /media/cdrom /var/www/html/centos/6/x86_64
       （mount --bind表示将后面的两个目录做捆绑，所以通过这两个目录都能访问光盘了）
  6、提供kickstart文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130

[iyunv@node2 ~]# mount /dev/cdrom /media/cdrom   #挂载光盘光盘 mount: block device /dev/sr0 is write-protected, mounting read-only [iyunv@node2 ~]# ls /media/cdrom/images/pxeboot initrd.img  TRANS.TBL  vmlinuz [iyunv@node2 ~]# ls /media/cdrom/isolinux boot.cat  boot.msg  grub.conf  initrd.img  isolinux.bin  isolinux.cfg  memtest  splash.jpg  TRANS.TBL  vesamenu.c32 [iyunv@node2 ~]# cp /media/cdrom/images/pxeboot/{initrd.img,vmlinuz} /var/lib/tftpboot/ vmlinuz   #将相关引导文件都复制到tftpboot目录中 [iyunv@node2 ~]# cp /media/cdrom/isolinux/{boot.msg,splash.jpg,vesamenu.c32} /var/lib/tftpboot/ [iyunv@node2 ~]# mkdir /var/lib/tftpboot/pxelinux.cfg/ [iyunv@node2 ~]# cp /media/cdrom/isolinux/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default [iyunv@node2 ~]# rpm -q syslinux syslinux-4.04-3.el6.x86_64 [iyunv@node2 ~]# rpm -ql syslinux | grep 'pxelinux.0'   #发现4.04版本的syslinux包没有提供pxelinux.0 [iyunv@node2 ~]# yum -y remove syslinux ... [iyunv@node2 ~]# yum -y install /media/cdrom/Packages/syslinux-4.02-8.el6.x86_64.rpm   #重新安装了4.02版本的syslinux包 [iyunv@node2 ~]# rpm -ql syslinux | grep 'pxelinux.0' /usr/share/syslinux/pxelinux.0 [iyunv@node2 ~]# cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/ [iyunv@node2 ~]# ls /var/lib/tftpboot/   #各种引导文件准备完毕 a.txt  boot.msg  initrd.img  pxelinux.0  pxelinux.cfg  splash.jpg  vesamenu.c32  vmlinuz [iyunv@node2 ~]# vim /etc/dhcp/dhcpd.conf ... subnet 192.168.30.0 netmask 255.255.255.0 {   range 192.168.30.31 192.168.30.50;   next-server 192.168.30.20;    #指定下一个要联系的tftp服务器地址   filename "pxelinux.0";    #指定要下载pxelinux.0文件 } [iyunv@node2 ~]# yum -y install httpd ... [iyunv@node2 ~]# iptables -I INPUT -p tcp --dport 80 -j ACCEPT   #开放80端口 [iyunv@node2 ~]# mkdir -pv /var/www/html/centos/6/x86_64 mkdir: created directory `/var/www/html/centos' mkdir: created directory `/var/www/html/centos/6' mkdir: created directory `/var/www/html/centos/6/x86_64' [iyunv@node2 ~]# mount --bind /media/cdrom /var/www/html/centos/6/x86_64 [iyunv@node2 ~]# cp /tmp/myiso/isolinux/ks.cfg /var/www/html/centos6.cfg   #提供kickstart文件 [iyunv@node2 ~]# vim /var/www/html/centos6.cfg   #做适当修改 #platform=x86, AMD64, or Intel EM64T #version=DEVEL # Firewall configuration firewall --disabled # Install OS instead of upgrade install # Use network installation url --url="http://192.168.30.20/centos/6/x86_64/" repo --name="CentOS" --baseurl=http://192.168.30.20/centos/6/x86_64/ --cost=100   #指明安装源 # Root password rootpw --iscrypted $1$Bmn0VLX0$2o2vCmHL.aWp3zhewY1S.. # System authorization information auth  --useshadow  --passalgo=sha512 # Use text mode install text firstboot --disable # System keyboard keyboard us # System language lang en_US # SELinux configuration selinux --disabled # Installation logging level logging --level=info # Reboot after installation reboot # System timezone timezone  Asia/Shanghai # Network information network  --bootproto=dhcp --device=eth0 --onboot=on # System bootloader configuration ... [iyunv@node2 ~]# ksvalidator /var/www/html/centos6.cfg   #语法测试无误 [iyunv@node2 ~]# ll /var/lib/tftpboot/pxelinux.cfg/default -r--r--r-- 1 root root 936 Nov 22 02:50 /var/lib/tftpboot/pxelinux.cfg/default [iyunv@node2 ~]# chmod u+w /var/lib/tftpboot/pxelinux.cfg/default [iyunv@node2 ~]# vim /var/lib/tftpboot/pxelinux.cfg/default ... label linux   menu label ^Install or upgrade an existing system   menu default   kernel vmlinuz   append initrd=initrd.img ks=http://192.168.30.20/centos6.cfg    #指明kickstart文件位置，实现自动安装 label vesa   menu label Install system with ^basic video driver   kernel vmlinuz   append initrd=initrd.img xdriver=vesa nomodeset label rescue   menu label ^Rescue installed system   kernel vmlinuz   append initrd=initrd.img rescue label local ... [iyunv@node2 ~]# service dhcpd restart   #修改dhcpd配置文件后需重启服务 Shutting down dhcpd:                                       [  OK  ] Starting dhcpd:                                            [  OK  ] [iyunv@node2 ~]# chkconfig tftp on [iyunv@node2 ~]# service xinetd start Starting xinetd:                                           [  OK  ] [iyunv@node2 ~]# service httpd start Starting httpd: httpd: Could not reliably determine the server's fully qualified domain name, using 192.168.30.20 for ServerName                                                            [  OK  ] [iyunv@node2 ~]# netstat -tunlp    #可看到67/udp、69/udp、80/tcp都已处于监听状态 Active Internet connections (only servers) Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name    tcp        0      0 0.0.0.0:111                 0.0.0.0:*                   LISTEN      1267/rpcbind         tcp        0      0 0.0.0.0:22                  0.0.0.0:*                   LISTEN      1532/sshd            tcp        0      0 127.0.0.1:631               0.0.0.0:*                   LISTEN      1387/cupsd          tcp        0      0 127.0.0.1:6010              0.0.0.0:*                   LISTEN      2645/sshd            tcp        0      0 127.0.0.1:6011              0.0.0.0:*                   LISTEN      1818/sshd            tcp        0      0 0.0.0.0:56458               0.0.0.0:*                   LISTEN      1356/rpc.statd       tcp        0      0 :::111                      :::*                        LISTEN      1267/rpcbind         tcp        0      0 :::80                       :::*                        LISTEN      2988/httpd          tcp        0      0 :::22                       :::*                        LISTEN      1532/sshd            tcp        0      0 ::1:631                     :::*                        LISTEN      1387/cupsd          tcp        0      0 ::1:6010                    :::*                        LISTEN      2645/sshd            tcp        0      0 ::1:6011                    :::*                        LISTEN      1818/sshd            tcp        0      0 :::45152                    :::*                        LISTEN      1356/rpc.statd       udp        0      0 0.0.0.0:111                 0.0.0.0:*                               1267/rpcbind         udp        0      0 0.0.0.0:631                 0.0.0.0:*                               1387/cupsd          udp        0      0 0.0.0.0:1018                0.0.0.0:*                               1267/rpcbind         udp        0      0 0.0.0.0:684                 0.0.0.0:*                               1356/rpc.statd       udp        0      0 0.0.0.0:46906               0.0.0.0:*                               1356/rpc.statd       udp        0      0 0.0.0.0:67                  0.0.0.0:*                               2952/dhcpd          udp        0      0 0.0.0.0:69                  0.0.0.0:*                               2976/xinetd          udp        0      0 :::111                      :::*                                    1267/rpcbind         udp        0      0 :::1018                     :::*                                    1267/rpcbind         udp        0      0 :::60937                    :::*                                    1356/rpc.statd

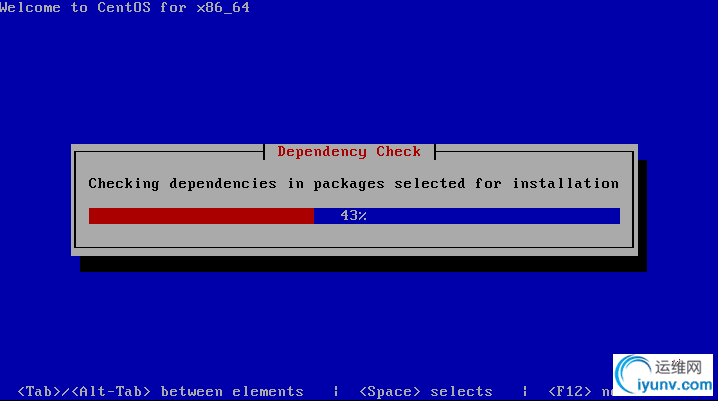

  在一台新机上测试成功：
