                      一、DHCP
  DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）用来给局域网的主机动态配置网络参数（IP地址、子网掩码、网关等）,采用client/server架构

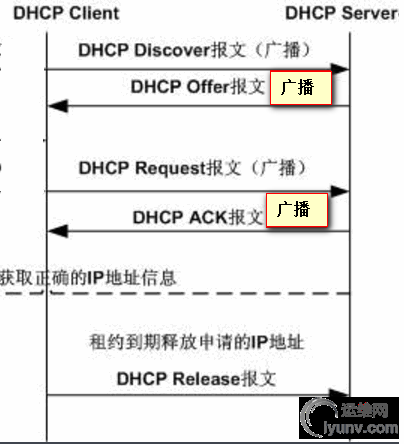

  1、工作原理

    ①DHCP Client以广播的方式发出DHCP Discover报文。
    ②广播域内所有的DHCP Server都能够接收到DHCP Client发送的DHCP Discover报文并且都会向其响应一个DHCP Offer报文。
     DHCP Offer报文中除了提供给DHCP Client使用的IP地址外，还会附加DHCP Server自己的IP地址（以便DHCP Client区分不同的DHCP Server）。DHCP Server在发出此报文后会存在一个已分配IP地址的纪录。
     DHCP Client只能处理其中的一个DHCP Offer报文，一般的原则是处理最先收到的那个
    ④DHCP Client会发出一个广播的DHCP Request报文，在选项字段中会加入选中的DHCP Server的IP地址和需要的IP地址。
    ⑤DHCP Server收到DHCP Request报文后，判断选项字段中的IP地址是否与自己的地址相同：如果相同，就向DHCP Client响应一个DHCP ACK报文，并在选项字段中增加IP地址的使用租期信息；若不同，则不做任何处理只清除相应IP地址分配记录；
    ⑥DHCP Client接收到DHCP ACK报文后，检查DHCP Server分配的IP地址是否能够使用：如果可以使用，则成功获得IP地址并根据使用租期自动启动续租过程；如果发现分配的IP地址已被使用，则向DHCP Server发出DHCP Decline报文，通知其禁用这个IP地址，然后开始新的地址申请过程。
    ⑦DHCP Client在成功获取IP地址后，随时可以通过发送DHCP Release报文释放自己的IP地址，DHCP Server收到DHCP Release报文后，会回收相应的IP地址并重新分配。
    ⑧在使用租期超过50%时刻处，DHCP Client会以单播形式向DHCP Server发送DHCP Request报文来续租IP地址。如果DHCP Client成功收到DHCP Server发送的DHCP ACK报文，则按相应时间延长IP地址租期，否则继续使用这个IP地址。

  2、配置DHCP
    yum install dhcp
    服务端：dhcpd，67/udp
    客户端：dhclient，68/udp
    服务脚本：/etc/rc.d/init.d/{dhcpd,dhcpd6,dhcrelay,dhcrelay6}
          dhcrelay表示启动为DHCP中继代理
    /var/lib/dhcpd/dhcpd.leases：租约信息
    配置文件：/etc/dhcp/{dhcpd.conf,dhcpd6.conf}
    service dhcpd configtest：配置文件语法测试

    ■dhcpd.conf 主要包括如下几部分：

       global段：
          default-lease-time：默认租期
          max-lease-time：最长租期
          可选参数：（以关键字option开头）
           option domain-name：给客户端指定域名
           option domain-name-servers：给客户端指定域名服务器
           option broadcast-address：给客户端指定广播地址
           option routers：为客户端设定网关
           option ntp-server：为客户端指定ntp服务器地址
        global中的参数也可放在declaration段中

        declaration段：用来描述DHCP工作的子网，提供的IP地址范围等
           subnet NETWORK_IP netmask NETMASK_IP { ...}
              range START_IP END_IP;   #IP地址池
              host HOSTID { ... }
                hardware 网卡类型 MAC地址;   #指明要针对哪个网卡
                fixed-address IP;   #给指定的网卡分配一个固定的IP地址
        保留地址：专用于某特定客户端的地址，不应该使用地址池中的地址，优先于地址池中的地址；
       『注意』：各参数后必须以【;】结尾
        示例：
            subnet 192.168.30.0 netmask 255.255.255.0 {
              range 192.168.30.30 192.168.30.50;
              option routers 192.168.30.2;
              host pc1 {
                hardware ethernet 00:0C:29:40:35:9D;
                fixed-address 192.168.30.10;
              }
            }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
[iyunv@node2 ~]# yum -y install dhcp
...
Complete!
[iyunv@node2 ~]# rpm -ql dhcp
/etc/dhcp
/etc/dhcp/dhcpd.conf
/etc/dhcp/dhcpd6.conf
/etc/openldap/schema/dhcp.schema
/etc/portreserve/dhcpd
/etc/rc.d/init.d/dhcpd
/etc/rc.d/init.d/dhcpd6
/etc/rc.d/init.d/dhcrelay
/etc/rc.d/init.d/dhcrelay6
...
/var/lib/dhcpd
/var/lib/dhcpd/dhcpd.leases
/var/lib/dhcpd/dhcpd6.leases
[iyunv@node2 ~]# chkconfig --list dhcpd
dhcpd             0:off   1:off   2:off   3:off   4:off   5:off   6:off
[iyunv@node2 ~]# vim /etc/dhcp/dhcpd.conf

# dhcpd.conf
#
# Sample configuration file for ISC dhcpd
#

# option definitions common to all supported networks...
option domain-name "initial.com";   #给客户端指定域名
option domain-name-servers 8.8.8.8;   #给客户端指定域名服务器地址
option routers 192.168.30.2;   #给客户端指定网关。注意：这里末尾少了一个分号，造成服务无法启动

default-lease-time 360000;   #默认租期
max-lease-time 720000;   #最长租期

# Use this to enble / disable dynamic dns updates globally.
#ddns-update-style none;

# If this DHCP server is the official DHCP server for the local
# network, the authoritative directive should be uncommented.
#authoritative;

# Use this to send dhcp log messages to a different log file (you also
# have to hack syslog.conf to complete the redirection).
log-facility local7;

# No service will be given on this subnet, but declaring it helps the
# DHCP server to understand the network topology.

# This is a very basic subnet declaration.   #一个基本的工作子网声明

subnet 192.168.30.0 netmask 255.255.255.0 {
  range 192.168.30.30 192.168.30.50;
}
[iyunv@node2 ~]# service dhcpd start
Starting dhcpd:                                            [FAILED]
[iyunv@node2 ~]# service dhcpd configtest   #配置文件语法测试
Internet Systems Consortium DHCP Server 4.1.1-P1
Copyright 2004-2010 Internet Systems Consortium.
All rights reserved.
For info, please visit https://www.isc.org/software/dhcp/
/etc/dhcp/dhcpd.conf line 11: semicolon expected.   #提示第11行行首（也就是上一行行末）需要一个分号
default-lease-time
^
Configuration file errors encountered -- exiting

This version of ISC DHCP is based on the release available
on ftp.isc.org.  Features have been added and other changes
have been made to the base software release in order to make
it work better with this distribution.

Please report for this software via the CentOS Bugs Database:
    http://bugs.centos.org/

exiting.
[iyunv@node2 ~]# vim /etc/dhcp/dhcpd.conf    #修改配置文件
[iyunv@node2 ~]# service dhcpd start
Starting dhcpd:                                            [  OK  ]
[iyunv@node2 ~]# ss -unlp | grep 'dhcpd'
UNCONN     0      0                         *:67                       *:*      users:(("dhcpd",5342,7))
[iyunv@node2 ~]# chkconfig --list dhcpd
dhcpd             0:off   1:off   2:off   3:off   4:off   5:off   6:off
[iyunv@node2 ~]# chkconfig dhcpd on   #设置开机启动
[iyunv@node2 ~]# chkconfig --list dhcpd
dhcpd             0:off   1:off   2:on    3:on    4:on    5:on    6:off



   打开windows xp虚拟机，将其设置为自动获得IP地址和DNS地址：
   查看DHCP服务器上的租约信息：

1
2
3
4
5
6
7
8
9
10
11
[iyunv@node2 ~]# tail /var/lib/dhcpd/dhcpd.leases   #可以看到确实已给windows xp分配了一个IP地址
lease 192.168.30.31 {
  starts 4 2015/11/19 18:06:03;
  ends 1 2015/11/23 22:06:03;
  cltt 4 2015/11/19 18:06:03;
  binding state active;
  next binding state free;
  hardware ethernet 00:0c:29:31:3d:b7;
  uid "\001\000\014)1=\267";
  client-hostname "microsof-70941a";
}




二、TFTP
   TFTP（trivial file transfer protocol,简单文件传输协议）采用C/S架构，提供不复杂、开销不大的文件传输服务。
   安装：yum install tftp tftp-server
   server：69/UDP
   client：使用大于1023的一个其它进程未注册使用的随机端口
   session：ip:port <==> ip:port
   套接字（socket）：应用层通过传输层进行数据通信时，TCP和UDP会遇到同时会多个应用程序进程提供并发服务的问题。区分不同的应用程序进程间的网络通信和连接，主要有三个参数：通信的目标IP地址、使用的传输层协议（TCP或UDP）、目标端口号，这种组合称为套接字
  ★tftp服务进程是一个由超级守护进程xinetd管理的瞬时守护进程（关于“守护进程”详见博客：http://www.iyunv.com/thread-142370-1-1.html）。
   服务脚本：/etc/xinetd.d/tftp
   配置启动：
      ①方式1：vim /etc/xinet.d/tftp
             disable = no
       方式2：chkconfig tftpd on
      ②启动或重启xinetd，让xinetd代为监听起来
       service xinetd restart
  ■连接tftp服务器：
     tftp TFTP_SERVER  例如tftp 192.168.30.20

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
[iyunv@node2 ~]# yum -y install tftp tftp-server
...
Installed:
  tftp.x86_64 0:0.49-7.el6                     tftp-server.x86_64 0:0.49-7.el6

Dependency Installed:
  xinetd.x86_64 2:2.3.14-39.el6_4   #tftp基于xinetd，因此会将xinetd一并安装
[iyunv@node2 ~]# rpm -ql tftp-server
/etc/xinetd.d/tftp
/usr/sbin/in.tftpd
/usr/share/doc/tftp-server-0.49
/usr/share/doc/tftp-server-0.49/CHANGES
/usr/share/doc/tftp-server-0.49/README
/usr/share/doc/tftp-server-0.49/README.security
/usr/share/doc/tftp-server-0.49/README.security.tftpboot
/usr/share/man/man8/in.tftpd.8.gz
/usr/share/man/man8/tftpd.8.gz
/var/lib/tftpboot   #可供下载或上传文件的目录
[iyunv@node2 ~]# ls /etc/xinetd.d   #该目录下都是接受xinetd管理的瞬时守护进程
chargen-dgram  chargen-stream  daytime-dgram  daytime-stream  discard-dgram  discard-stream  echo-dgram  echo-stream  rsync  tcpmux-server  tftp  time-dgram  time-stream
[iyunv@node2 ~]# chkconfig --list
...
xinetd             0:off   1:off   2:off   3:on    4:on    5:on    6:off
#超级守护进程xinetd实际上也是一个独立守护进程
ypbind             0:off   1:off   2:off   3:off   4:off   5:off   6:off

xinetd based services:   #基于xinetd的瞬时服务没有运行级别的概念
    chargen-dgram:     off
    chargen-stream: off
    daytime-dgram:     off
    daytime-stream: off
    discard-dgram:     off
    discard-stream: off
    echo-dgram:     off
    echo-stream:     off
    rsync:             off
    tcpmux-server:     off
    tftp:             off
    time-dgram:     off
    time-stream:     off
[iyunv@node2 ~]# chkconfig tftp on   #启用tftp
[iyunv@node2 ~]# chkconfig --list
...
xinetd             0:off   1:off   2:off   3:on    4:on    5:on    6:off
ypbind             0:off   1:off   2:off   3:off   4:off   5:off   6:off

xinetd based services:
    chargen-dgram:     off
    chargen-stream: off
    daytime-dgram:     off
    daytime-stream: off
    discard-dgram:     off
    discard-stream: off
    echo-dgram:     off
    echo-stream:     off
    rsync:             off
    tcpmux-server:     off
    tftp:             on    #显示tftp已启用
    time-dgram:     off
    time-stream:     off
[iyunv@node2 ~]# chkconfig tftp off   #关闭tftp
[iyunv@node2 ~]# vim /etc/xinetd.d/tftp   #试试第二种方式

# default: off
# description: The tftp server serves files using the trivial file transfer \
#       protocol.  The tftp protocol is often used to boot diskless \
#       workstations, download configuration files to network-aware printers, \
#       and to start the installation process for some operating systems.
service tftp
{
        disable = no   #启用tftp
        socket_type             = dgram
        protocol                = udp
        wait                    = yes
        user                    = root
        server                  = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot
        per_source              = 11
        cps                     = 100 2
        flags                   = IPv4
}
[iyunv@node2 ~]# chkconfig --list
...
xinetd             0:off   1:off   2:off   3:on    4:on    5:on    6:off
ypbind             0:off   1:off   2:off   3:off   4:off   5:off   6:off

xinetd based services:
    chargen-dgram:     off
    chargen-stream: off
    daytime-dgram:     off
    daytime-stream: off
    discard-dgram:     off
    discard-stream: off
    echo-dgram:     off
    echo-stream:     off
    rsync:             off
    tcpmux-server:     off
    tftp:             on    #显示tftp已启用
    time-dgram:     off
    time-stream:     off
[iyunv@node2 ~]# service xinetd start   #启动xinetd服务
Starting xinetd:                                           [  OK  ]
[iyunv@node2 ~]# netstat -unlp   #显示已监听UDP69号端口
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name
udp        0      0 0.0.0.0:111                 0.0.0.0:*                               1283/rpcbind
udp        0      0 0.0.0.0:631                 0.0.0.0:*                               1437/cupsd
udp        0      0 0.0.0.0:697                 0.0.0.0:*                               1369/rpc.statd
udp        0      0 0.0.0.0:69                  0.0.0.0:*                               6688/xinetd
udp        0      0 0.0.0.0:35157               0.0.0.0:*                               1369/rpc.statd
[iyunv@node2 ~]# iptables -I INPUT -p udp --dport 69 -j ACCEPT   #开放69号端口
[iyunv@node2 ~]# vim /var/lib/tftpboot/a.txt
hello

[iyunv@node1 ~]# yum -y install tftp   #在node1上安装tftp客户端
...
[iyunv@node1 ~]# tftp 192.168.30.20   #连接tftp服务器
tftp> help    #查看帮助
tftp-hpa 0.49
Commands may be abbreviated.  Commands are:

connect    connect to remote tftp
mode        set file transfer mode
put        send file   #上传
get        receive file   #下载
quit        exit tftp   #退出
verbose    toggle verbose mode
trace    toggle packet tracing
literal    toggle literal mode, ignore ':' in file name
status    show current status
binary    set mode to octet
ascii    set mode to netascii
rexmt    set per-packet transmission timeout
timeout    set total retransmission timeout
?        print help information
help        print help information
tftp> get a.txt
tftp> quit
[iyunv@node1 ~]# cat a.txt
hello




三、CentOS 7上的服务控制
   服务的启动或关闭：
      systemctl {start|stop|restart|status} DAEMON.service
   控制服务是否开机启动：
      systemctl {is-enabled|enable|disable} DAEMON.service
         is-enabled：查看指定服务是否开机启动



运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-142372-1-1.html 上篇帖子： linux进程管理与作业控制 下篇帖子： PXE+kickstart实现批量部署linux系统
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
