zabbix应用之Low-level discovery监控磁盘IO

hcwzwx · 发表于 2015-11-23 13:04:23

原文 http://qicheng0211.blog.iyunv.com/3958621/1599776

zabbix自带的“Template OS Linux”模板支持监控已挂载的磁盘空间利用率，是利用LLD（Low-level discovery）实现的，却没有对磁盘IO监控。本篇文章就介绍利用zabbix LLD功能监控磁盘IO的方法。

思路：首先创建Discovery rules，在agent端配置对应的UserParameter，调用编写好的shell脚本，动态查找出已经挂载的磁盘分区；然后创建Item prototypes，使用 vfs.dev.read[device,<type>,<mode>]和vfs.dev.write[device,<type>,<mode>] 来监控磁盘分区的IO，包括磁盘读写速率、每秒读写扇区数、每秒读写操作数；然后创建Graph prototypes，生成磁盘IO图表。

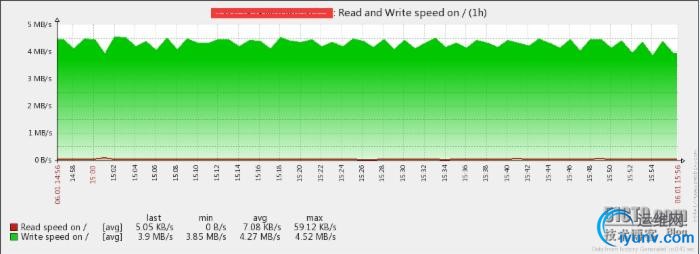

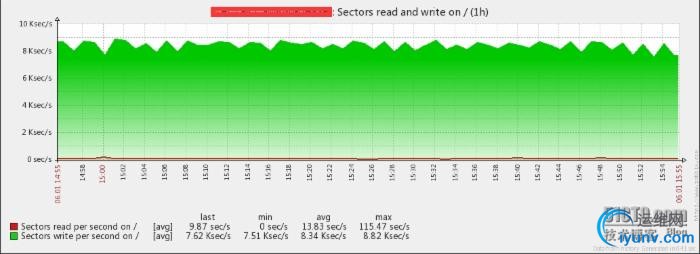

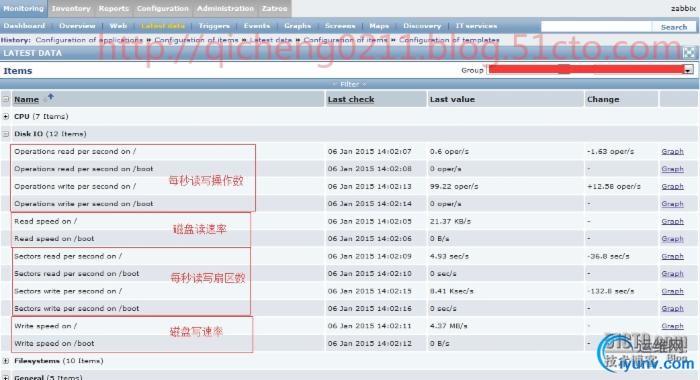

效果图：

下面给出具体监控步骤：

一、编写脚本查找已挂载的磁盘分区

1)在zabbix客户端创建查找磁盘分区的脚本 mount_disk_discovery.sh ，放到 /etc/zabbix/monitor_scripts 目录下，内容如下：

#!/bin/bash
#Function: low-level discovery mounted disk
#Script_name: mount_disk_discovery.sh
mount_disk_discovery()
{
  local regexp="\b(btrfs|ext2|ext3|ext4|jfs|reiser|xfs|ffs|ufs|jfs|jfs2|vxfs|hfs|ntfs|fat32|zfs)\b"
  local tmpfile="/tmp/mounts.tmp"
  :> "$tmpfile"
  # 过滤所有已挂载的文件系统
  ls /dev/mapper | grep -v control > "$tmpfile"
  local num=$(cat "$tmpfile" | wc -l)
  printf '{\n'
  printf '\t"data":[ '
  while read line;do
# 磁盘分区名称
DEV_NAME=$(echo /dev/mapper/`(echo $line | awk '{print $1}')`) # 文件系统名称，即磁盘分区的挂载点
FS_NAME=$(echo $line | awk '{print $2}')
# blockdev命令获取扇区大小，用于计算磁盘读写速率
SEC_SIZE=$(sudo /sbin/blockdev --getss $DEV_NAME 2>/dev/null)
printf '\n\t\t{'
printf "\"{#DEV_NAME}\":\"${DEV_NAME}\","
printf "\"{#FS_NAME}\":\"${FS_NAME}\","
printf "\"{#SEC_SIZE}\":\"${SEC_SIZE}\"}"
((num--))
[ "$num" == "0" ] && break
printf ","
  done < "$tmpfile"
  printf '\n\t]\n'
  printf '}\n'
}
case "$1" in
  mount_disk_discovery)
"$1"
;;
  *)
echo "Bad Parameter."
echo "Usage: $0 mount_disk_discovery"
exit 1
;;
esac

脚本首先过滤 /proc/mounts 中的磁盘类型，然后输出包含磁盘名称、文件系统名称和扇区大小的Json数据。

2)设置相关文件权限：

touch /tmp/mounts.tmp
chown zabbix:zabbix /tmp/mounts.tmp
chown -R zabbix:zabbix /etc/zabbix/monitor_scripts
chmod 755 /etc/zabbix/monitor_scripts/mount_disk_discovery.sh

3)测试一下：

[root@localhost ~]# /etc/zabbix/monitor_scripts/mount_disk_discovery.sh mount_disk_discovery
{
"data":[
{"{#DEV_NAME}":"/dev/sda3","{#FS_NAME}":"/","{#SEC_SIZE}":"512"},
{"{#DEV_NAME}":"/dev/sda2","{#FS_NAME}":"/boot","{#SEC_SIZE}":"512"}
]
}

上面的数据表示，磁盘分区/dev/sda3挂载到了根目录，扇区大小为512B；/dev/sda1挂载到了/boot目录，扇区大小为512B。

二、配置zabbix客户端

1)编辑zabbix agent配置文件，设置Include目录：

Include=/etc/zabbix/zabbix_agentd.d/

agent启动时会自动加载Include目录下的配置文件。

2)在/etc/zabbix/zabbix_agentd.d/目录下建立 disk_lld.conf ，内容如下：

UserParameter=mount_disk_discovery,/bin/bash /etc/zabbix/monitor_scripts/mount_disk_discovery.sh mount_disk_discovery

表示：建立用户自定义参数 mount_disk_discovery ，当zabbix server向agent请求这个item key时，agent会调用/etc/zabbix/monitor_scripts/mount_disk_discovery.sh脚本，返回json数据。

3)由于zabbix agent的启动用户是zabbix，所以要授权zabbix用户无密码运行/sbin/blockdev命令。使用visudo命令，在/etc/sudoers里注释掉Defaults requiretty：

#Defaults requiretty

并在最后面加上：

zabbix ALL=(ALL)    NOPASSWD: /sbin/blockdev

这样在脚本里执行类似“sudo /sbin/blockdev --getss /dev/sda1”这样的指令就没问题了。

4)最后重启zabbix agent

/etc/init.d/zabbix-agent restart

5)测试一下：

我们从zabbix server上远程get一下mount_disk_discovery

如上图DEV_NAME、FS_NAME、SEC_SIZE都有值，说明客户端配置正确。

三、配置zabbix前台

1)登录zabbix前台，选择Configuration->Templates->Import，导入“Template Linux DiskIO”模板（见附件）。

2)进入主机配置界面，链接“Template Linux DiskIO”模板

至此，全部配置结束了，耐心等待监控数据的出现吧~

下面介绍下模板里LLD的配置。

3)模板的Discovery rule介绍

Discovery rule的Key为 mount_disk_discovery ，对应zabbix agent配置里的：

UserParameter=mount_disk_discovery,/bin/bash /etc/zabbix/monitor_scripts/mount_disk_discovery.sh mount_disk_discovery

每隔一段时间，server会向agent请求mount_disk_discovery，然后agent调用/etc/zabbix/monitor_scripts/mount_disk_discovery.sh脚本，返回json数据给server。

4)模板的Item prototypes介绍

其中Sectors和Operations的监控项都是Zabbix agent类型的。通过阅读zabbix C源码，我们会发现 zabbix agent是根据/proc/diskstats文件计算每秒Sectors和Operations，默认取一分钟内的平均值 。有兴趣的同学可以读一读src/libs/zbxsysinfo/linux/diskio.c。

磁盘读写speed监控项是Calculated类型的，通过每秒读写扇区数乘以扇区大小计算而来的，见下图：

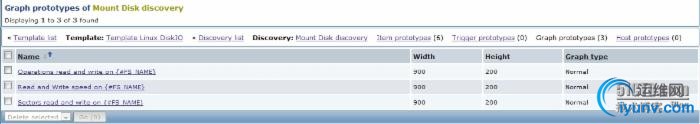

5)模板的Graph prototypes介绍

模板对每个磁盘分区都建立三个图表，包括磁盘读写速率图表、读写扇区数图表、读写操作数图表。

附：客户端一键配置脚本

#!/bin/sh
#
# Filename:autoMonitorDiskIO.sh
# Date:2014/01/05
# Author:  Qicheng
# Website: http://qicheng0211.blog.iyunv.com/
# Description: 部署zabbix low-level discovery 监控磁盘IO
# Notes: 在被监控客户端运行此脚本,前提条件已经安装好zabbix agent
#
ROOT_UID=0
if [ "$UID" -ne "$ROOT_UID" ];then
  echo "Error: Please run this script as root user."
  exit 1
fi
# 自行修改为你的zabbix agent配置文件路径
AGENT_CONF="/etc/zabbix/zabbix_agentd.conf"
mkdir -p /etc/zabbix/monitor_scripts
# 创建 low-level discovery mounted disk 脚本
cat > /etc/zabbix/monitor_scripts/mount_disk_discovery.sh << 'EOF'
#!/bin/bash
#Function: low-level discovery mounted disk
#Script_name: mount_disk_discovery.sh
mount_disk_discovery()
{
  local regexp="\b(btrfs|ext2|ext3|ext4|jfs|reiser|xfs|ffs|ufs|jfs|jfs2|vxfs|hfs|ntfs|fat32|zfs)\b"
  local tmpfile="/tmp/mounts.tmp"
  :> "$tmpfile"
  egrep "$regexp" /proc/mounts > "$tmpfile"
  local num=$(cat "$tmpfile" | wc -l)
  printf '{\n'
  printf '\t"data":[ '
  while read line;do
DEV_NAME=$(echo $line | awk '{print $1}')
FS_NAME=$(echo $line | awk '{print $2}')
SEC_SIZE=$(sudo /sbin/blockdev --getss $DEV_NAME 2>/dev/null)
printf '\n\t\t{'
printf "\"{#DEV_NAME}\":\"${DEV_NAME}\","
printf "\"{#FS_NAME}\":\"${FS_NAME}\","
printf "\"{#SEC_SIZE}\":\"${SEC_SIZE}\"}"
((num--))
[ "$num" == 0 ] && break
printf ","
  done < "$tmpfile"
  printf '\n\t]\n'
  printf '}\n'
}
case "$1" in
  mount_disk_discovery)
"$1"
;;
  *)
echo "Bad Parameter."
echo "Usage: $0 mount_disk_discovery"
exit 1
;;
esac
EOF
touch /tmp/mounts.tmp
chown zabbix:zabbix /tmp/mounts.tmp
chown -R zabbix:zabbix /etc/zabbix/monitor_scripts
chmod 755 /etc/zabbix/monitor_scripts/mount_disk_discovery.sh
# 判断配置文件是否存在
[ -f "${AGENT_CONF}" ] || { echo "ERROR: File ${AGENT_CONF} does not exist.";exit 1;}
include=`grep '^Include' ${AGENT_CONF} | cut -d'=' -f2`
# 在配置文件中添加自定义参数
if [ -d "$include" ];then
  cat > $include/disk_lld.conf << 'EOF'
UserParameter=mount_disk_discovery,/bin/bash /etc/zabbix/monitor_scripts/mount_disk_discovery.sh mount_disk_discovery
EOF
else
  grep -q '^UserParameter=mount_disk_discovery' ${AGENT_CONF} || cat >> ${AGENT_CONF} << 'EOF'
UserParameter=mount_disk_discovery,/bin/bash /etc/zabbix/monitor_scripts/mount_disk_discovery.sh mount_disk_discovery
EOF
fi
# 授权zabbix用户无密码运行/sbin/blockdev命令
chmod +w /etc/sudoers
sed -i '/^Defaults\s\+requiretty/s/^/#/' /etc/sudoers
grep -q '^zabbix ALL=(ALL).*blockdev' /etc/sudoers || echo 'zabbix ALL=(ALL) NOPASSWD: /sbin/blockdev' >> /etc/sudoers
chmod 440 /etc/sudoers
# 重启agent服务
[ -f '/etc/init.d/zabbix-agent' ] && /etc/init.d/zabbix-agent restart || echo "需手动重启zabbix agent服务."

本文出自 “启程的Linux博客” 博客，转载请与作者联系！
