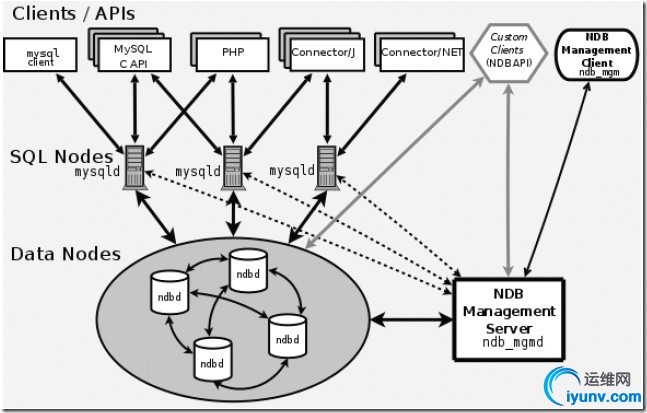

Mysql节点介绍mysql 自4.1.x版本开始推出mysql cluster功能。cluster简单地说，就是一组"节点"的组合。这里的节点是一个逻辑概念，一台计算机上可以存放一个节点，也可以存放多个节点。这些节点的功能各不相同，有的用来存储数据(数据结点)，有的用来存放表结构(sql结点)，有的用来对其他节点进行管理(管理节点)。这些节点组合在一起，可以为应用提供具有高可用性，高性能和可缩放性的cluster数据管理。
mysql 使用 ndb 存储引擎来对数据节点的数据进行存储，以前版本的ndb数据引擎只支持基于内存的数据表，从5.1版本开始支持基于磁盘的数据表。
理论上，mysql cluster通过数据的分布式存储和可扩展的系统架构，可以满足更大规模的应用;而且通过冗余策略，可以大大地提高系统的可靠性和数据的有效性。
mysql 按照节点类型可以分为3部分。 .管理节点。顾名思义，管理节点用来对其他节点进行管理。实际操作中，是通过一个叫作config.ini的配置文件进行维护而起到管理作用。该文件可以用来配置有多少需要维护的副本，需要在每个数据结点上为数据和索引分配多少内在，数据节点的位置，在每个节点上保存数据的磁盘位置，sql节点的位置信息。管理节点只能有一个，配置要求不高。
.sql节点
sql 节点可以理解为应用和数据节点之间的一个桥梁。应用不能直接访问数据节点，只能先访问sql节点，然后sql节点再去访问数据结点来返回数据。Cluster中可以有多个sql节点，通过每个sql节点查询到的数据都是一致的，通常来说，sql节点越多，分配到每个sql节点的负载就越小，系统的整体性能就越好。 .数据节点 用来存放Cluster里面的数据，可以有多个数据节点。每个数据结点可以有多个镜像节点。任何一个数据节点发生故障，只要它的镜像节点正常，Cluster就可以正常运行。
这三种逻辑上不同节点物理上可以存放在不同的服务器上，也可以存放在相同的服务器上。
通过架构中的各个节点的介绍，可以总结一下mysql cluster的访问过程，前台应用一定的负载均衡算法将对数据的访问分散到不同的sql节点上去，然后sql节点对数据节点进行数据访问并从数据节点返回结果，最后sql结点将收到的结果返给前台应用，而管理节点并不参与访问过程，它只用来对sql节点和数据节点进行配置管理。 一、准备1、准备服务器计划建立有5个节点的MySQL CLuster体系，需要用到5台服务器。
节点配置说明
节点
对应的IP和端口
管理节点(1个)
10.0.0.200
SQL节点 (2个)
A:10.0.0.14:3310
B:10.0.0.16:3310
数据节点 (2个)
A:10.0.0.11:3306
B:10.0.0.12:3306 二、Centos6.5挂载多路径存储磁盘1、新建2个Volume 2、配置multipath[iyunv@tsm-db1 mysql-5.6.25]# vim /etc/multipath.conf
# This is a basic configuration file with some examples, for device mapper
# multipath.
# For a complete list of the default configuration values, see
# /usr/share/doc/device-mapper-multipath-0.4.9/multipath.conf.defaults
# For a list of configuration options with descriptions, see
# /usr/share/doc/device-mapper-multipath-0.4.9/multipath.conf.annotated
#
# REMEMBER: After updating multipath.conf, you must run
#
# service multipathd reload
#
# for the changes to take effect in multipathd
## By default, devices with vendor = "IBM" and product = "S/390.*" are
## blacklisted. To enable mulitpathing on these devies, uncomment the
## following lines.
#blacklist_exceptions {
# device {
# vendor "IBM"
# product "S/390.*"
# }
#}
## Use user friendly names, instead of using WWIDs as names.
defaults {
find_multipaths yes
user_friendly_names yes
udev_dir /dev
path_grouping_policy multibus
failback immediate
no_path_retry fail
max_fds max
queue_without_daemon no
flush_on_last_del yes
}
##
## Here is an example of how to configure some standard options.
##
#
#defaults {
# udev_dir /dev
# polling_interval 10
# path_selector "round-robin 0"
# path_grouping_policy multibus
# getuid_callout "/lib/udev/scsi_id --whitelisted --device=/dev/%n"
# prio alua
# path_checker readsector0
# rr_min_io 100
# max_fds 8192
# rr_weight priorities
# failback immediate
# no_path_retry fail
# user_friendly_names yes
#}
##
## The wwid line in the following blacklist section is shown as an example
## of how to blacklist devices by wwid. The 2 devnode lines are the
## compiled in default blacklist. If you want to blacklist entire types
## of devices, such as all scsi devices, you should use a devnode line.
## However, if you want to blacklist specific devices, you should use
## a wwid line. Since there is no guarantee that a specific device will
## not change names on reboot (from /dev/sda to /dev/sdb for example)
## devnode lines are not recommended for blacklisting specific devices.
##
#blacklist {
# wwid 26353900f02796769
# devnode "^(ram|raw|loop|fd|md|dm-|sr|scd|st)[0-9]*"
# devnode "^hd[a-z]"
#}
#multipaths {
# multipath {
# wwid 360050763008107a86000000000000005
# alias mpathg
# uid 301
# gid 201
# }
#
#}
#
#devices {
# device {
# vendor "COMPAQ "
# product "HSV110 (C)COMPAQ"
# path_grouping_policy multibus
# getuid_callout "/lib/udev/scsi_id --whitelisted --device=/dev/%n"
# path_checker readsector0
# path_selector "round-robin 0"
# hardware_handler "0"
# failback 15
# rr_weight priorities
# no_path_retry queue
# }
# device {
# vendor "COMPAQ "
# product "MSA1000 "
# path_grouping_policy multibus
# }
#}
devices {
device {
vendor "IBM" #厂商名称
product "V5000" #产品型号
path_grouping_policy multibus #默认的路径组策略
# getuid_callout "/sbin/scsi_id -g -u -s /block/%n" #获得唯一设备号使用的默认程序
getuid_callout "/lib/udev/scsi_id --whitelisted --device=/dev/%n"
path_checker readsector0 #决定路径状态的方法
path_selector "round-robin 0" #选择那条路径进行下一个IO操作的方法
failback immediate #故障恢复的模式
no_path_retry queue #在disable queue之前系统尝试使用失效路径的次数的数值
rr_min_io 100 #在当前的用户组中，在切换到另外一条路径之前的IO请求的数目
}
}
blacklist {
devnode "^sda"

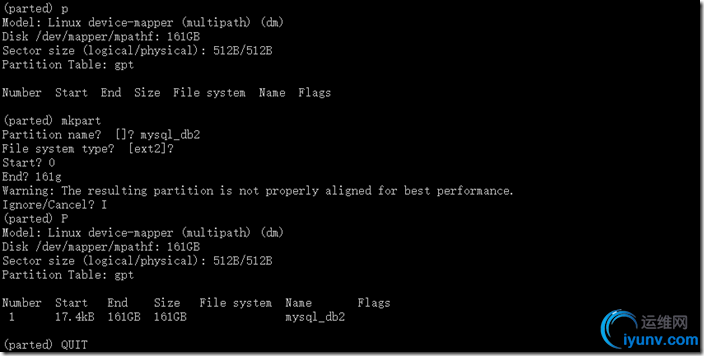

} 3.对多路径磁盘分区

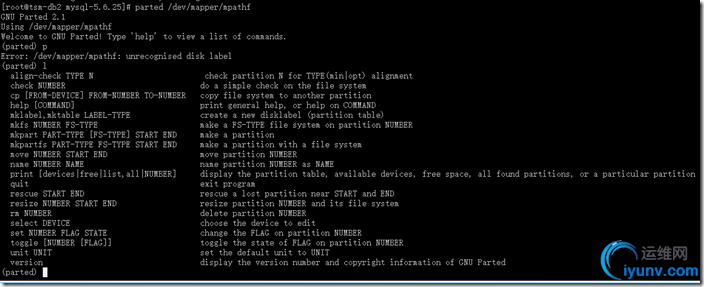

分区：

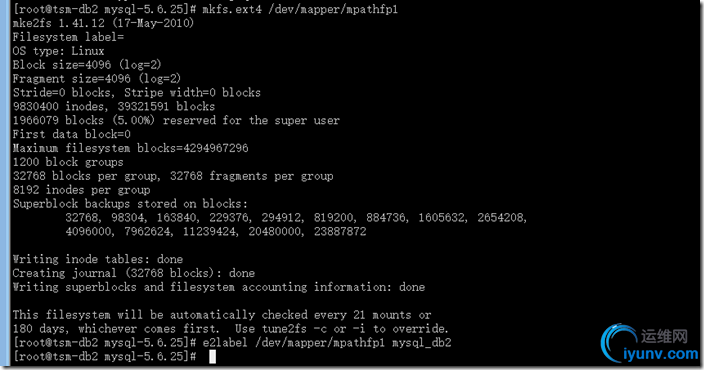

格式化、添加标签

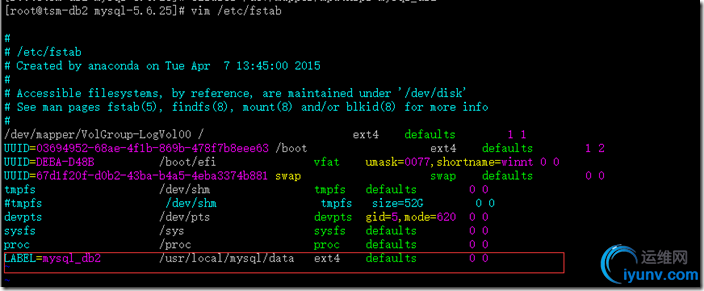

添加自动挂载 三、安装mysql-cluster1、安装各节点程序SQL nodes：
cd /usr/local
tar -zxvf /data/packages/mysql-cluster-gpl-7.4.6-linux-glibc2.5-x86_64.tar.gz
mv mysql-cluster-gpl-7.4.6-linux-glibc2.5-x86_64 mysql
scripts/mysql_install_db --user=mysql
chown -R root .
chown -R mysql data
chgrp -R mysql .
ln -s /usr/local/mysql/support-files/mysql.server /etc/init.d/mysqld
chkconfig --add mysqld
如下操作在SQL节点A操作：
复制程序到管理节点
rsync -avz /usr/local/mysql/bin/ndb_mgm* 10.0.0.200:/usr/local/mysql/bin/
复制程序到数据节点A
rsync -avz /usr/local/mysql/bin/ndbd 10.0.0.11:/usr/local/mysql/bin/
rsync -avz /usr/local/mysql/bin/ndbmtd 10.0.0.11:/usr/local/mysql/bin/
复制程序到数据节点B
rsync -avz /usr/local/mysql/bin/ndbd 10.0.0.12:/usr/local/mysql/bin/
rsync -avz /usr/local/mysql/bin/ndbmtd 10.0.0.12:/usr/local/mysql/bin/
复制程序到SQL节点B
rsync -avz /usr/local/mysql/ 10.0.0.16:/usr/local/mysql/ Data nodes Management nodes.
ln -s /usr/local/mysql/bin/ndb_mgm* /usr/local/sbin/ 2、管理节点配置mkdir -p /var/lib/mysql-cluster/
vim /var/lib/mysql-cluster/config.ini #添加如下内容
[ndbd default]
# Options affecting ndbd processes on all data nodes:
NoOfReplicas=2 # Number of replicas
DataMemory=80M # How much memory to allocate for data storage
IndexMemory=18M # How much memory to allocate for index storage
# For DataMemory and IndexMemory, we have used the
# default values. Since the "world" database takes up
# only about 500KB, this should be more than enough for
# this example Cluster setup.
[tcp default]
# TCP/IP options:
portnumber=2202 # This the default; however, you can use any
# port that is free for all the hosts in the cluster
# Note: It is recommended that you do not specify the port
# number at all and simply allow the default value to be used
# instead
[ndb_mgmd]
# Management process options:
hostname=10.0.0.200 # Hostname or IP address of MGM node
datadir=/var/lib/mysql-cluster # Directory for MGM node log files
[ndbd]
# Options for data node "A":
# (one [ndbd] section per data node)
hostname=10.0.0.11 # Hostname or IP address
datadir=/usr/local/mysql/data # Directory for this data node's data files
[ndbd]
# Options for data node "B":
hostname=10.0.0.12 # Hostname or IP address
datadir=/usr/local/mysql/data # Directory for this data node's data files
[mysqld]
# SQL node "A" options:
hostname=10.0.0.14 # Hostname or IP address
# (additional mysqld connections can be
# specified for this node for various
# purposes such as running ndb_restore)
[mysqld]
# SQL node "B" options:
hostname=10.0.0.16 # Hostname or IP address
# (additional mysqld connections can be
# specified for this node for various
# purposes such as running ndb_restore)
启动节点管理
/usr/local/mysql/bin/ndb_mgmd -f /var/lib/mysql-cluster/config.ini
注：
命令行中的ndb_mgmd是mysql cluster的管理服务器程序，后面的-f参数表示启动参数配置文件。
如果在启动后又需添加数据节点，修改配置文件后，启动时必须加上--initial参数，否则添加的节点不会作用在mysql cluster中。.
/usr/local/mysql/bin/ndb_mgmd -f /var/lib/mysql-cluster/config.ini --initial
关闭节点管理
# ndb_mgm
-- NDB Cluster -- Management Client --
ndb_mgm> shutdown
Connected to Management Server at: localhost:1186
1 NDB Cluster node(s) have shutdown.
Disconnecting to allow management server to shutdown.
ndb_mgm>quit 3、数据节点配置vim /etc/my.cnf
[mysqld]
# Options for mysqld process:
ndbcluster # run NDB storage engine
[mysql_cluster]
# Options for MySQL Cluster processes:
ndb-connectstring=10.0.0.200 # location of management server
######
#server-id=16 #每个服务器的id不一样
#datadir=/usr/local/mysql/data
#socket=/tmp/mysql.sock
#user=mysql
# Disabling symbolic-links is recommended to prevent assorted security risks
#symbolic-links=0
#log-bin = mysql-bin
#max_connections=1000
#[mysqld_safe]
#pid-file = /usr/local/mysql/data/mysql.pid
#log-error = /usr/local/mysql/data/mysql.err
注：
安装后第一次启动数据节点时要加上--initial参数，其它时候不要加，除非是在备份、恢复或配置变化后重启时
# /usr/local/mysql/bin/ndbd --initial
正常启动
# /usr/local/mysql/bin/ndbd 4、配置SQL节点vim /etc/my.cnf
[mysqld]
# Options for mysqld process:
ndbcluster # run NDB storage engine
#
#server-id=14 #每个服务器的id不一样，注释后，自动分配
datadir=/usr/local/mysql/data
socket=/tmp/mysql.sock
user=mysql
[mysql_cluster]
# Options for MySQL Cluster processes:
ndb-connectstring=10.0.0.200 # location of management server
# Disabling symbolic-links is recommended to prevent assorted security risks
symbolic-links=0
log-bin = mysql-bin
max_connections=1000
[mysqld_safe]
pid-file = /usr/local/mysql/data/mysql.pid
log-error = /usr/local/mysql/data/mysql.err
正常启动
/etc/init.d/mysqld start 四、连接与测试（这里只做简单测试）集群启停顺序
mysql集群的启动顺序为：管理节点->数据节点->SQL节点
mysql集群的关闭顺序为，管理节点->数据节点->SQL节点
连接集群方法
jdbc:mysql://[host:port],[host:port].../[database][?propertyName1][=propertyValue1][&propertyName2][=propertyValue2]...
例如：
jdbc:mysql://host1:3306,host2:3307,host3:3308/test?user=root&password=root&autoReconnect=true&failOverReadOnly=false

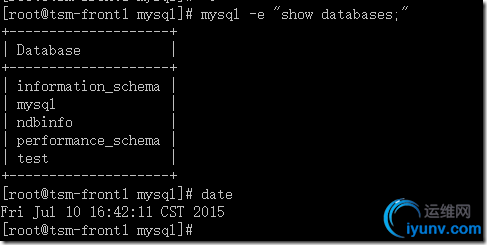

测试 1、SQL A节点创建数据库、SQL B节点查看是否存在SQL A节点：

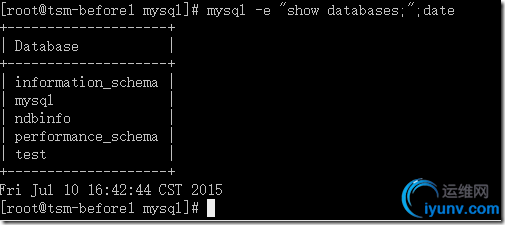

SQL B节点：

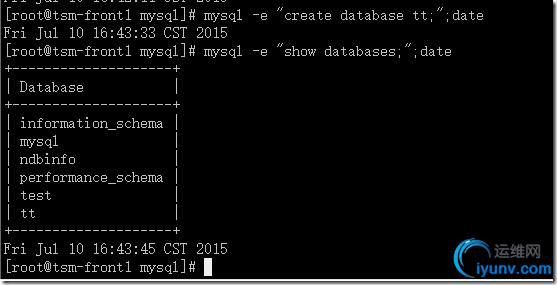

SQL A节点创建数据库tt

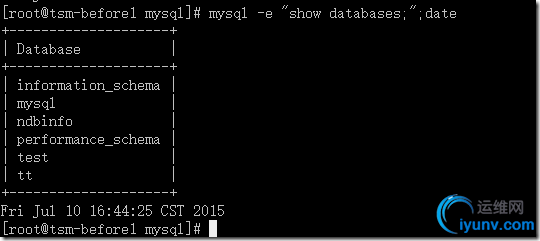

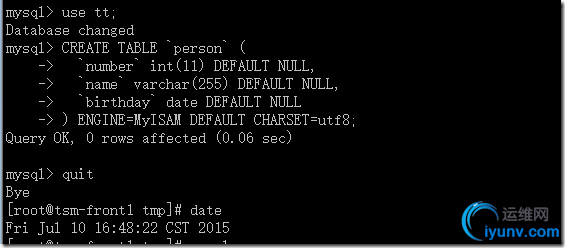

SQL B节点查看数据库tt 2、SQL A节点创建MyISAM表、SQL B节点查看是否存在SQL A节点创建表

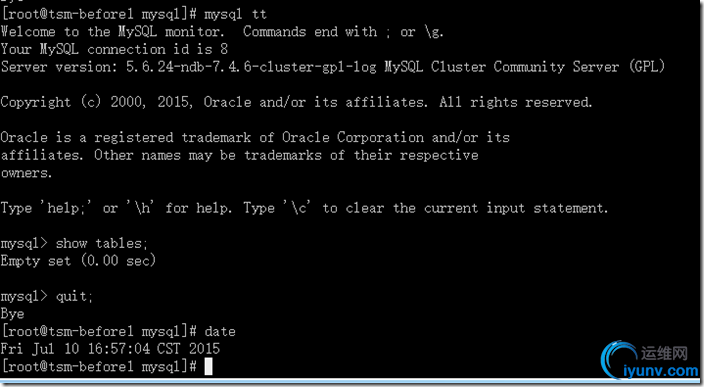

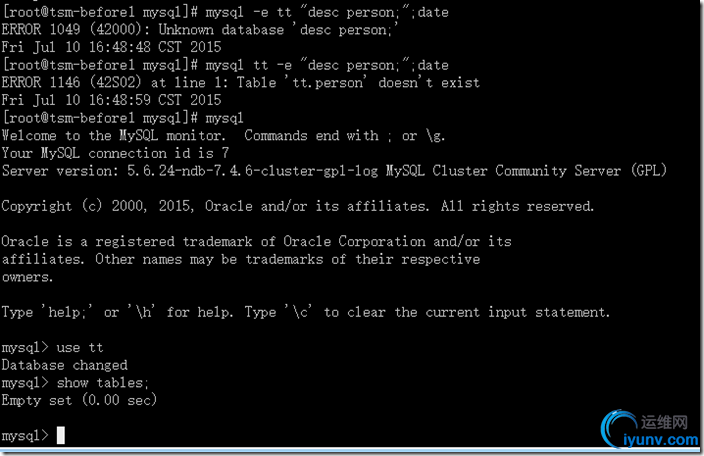

SQL B节点查看表

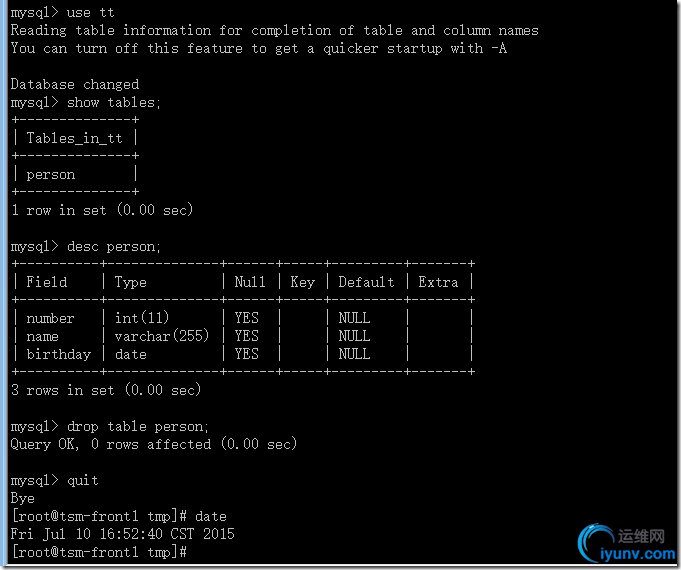

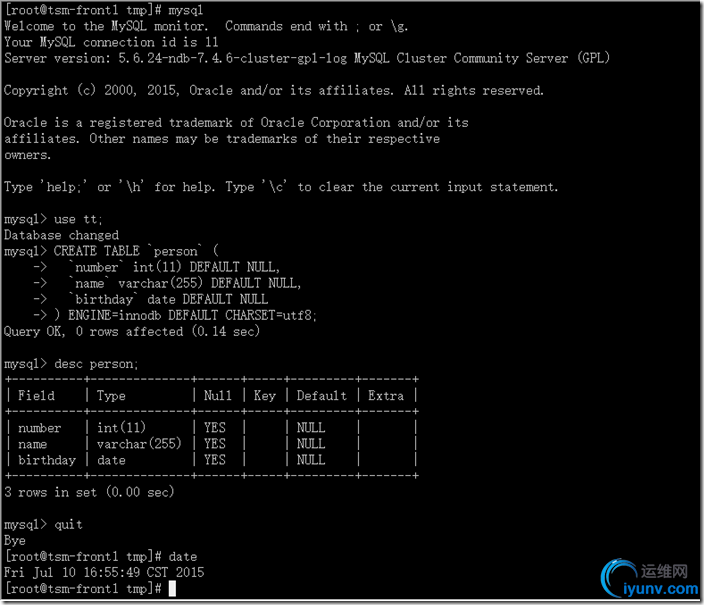

再到SQL A节点查看表，及删除测试表 3、SQL A节点创建innodb表、SQL B节点查看是否存在

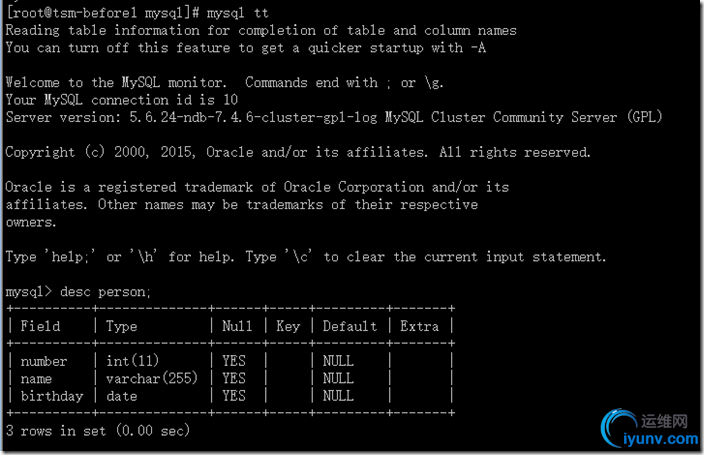

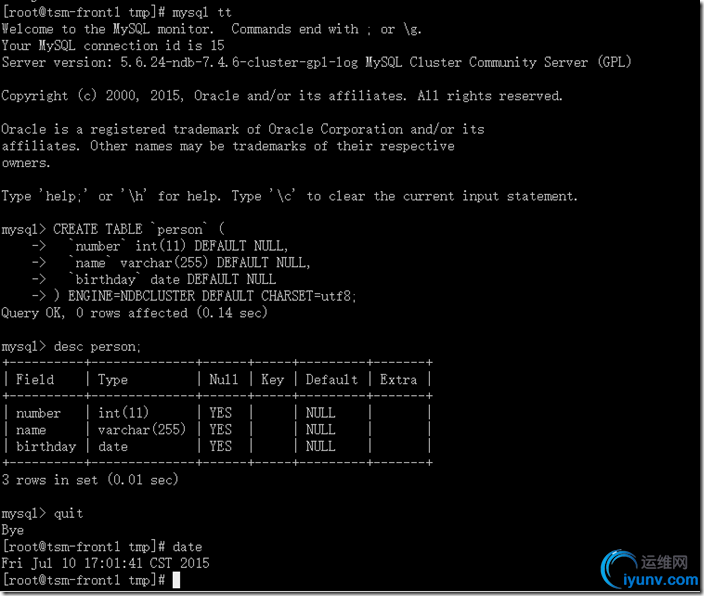

SQL B节点查看表 4、SQL A节点创建NDBCLUSTER表、SQL B节点查看是否存在SQL A节点创建表

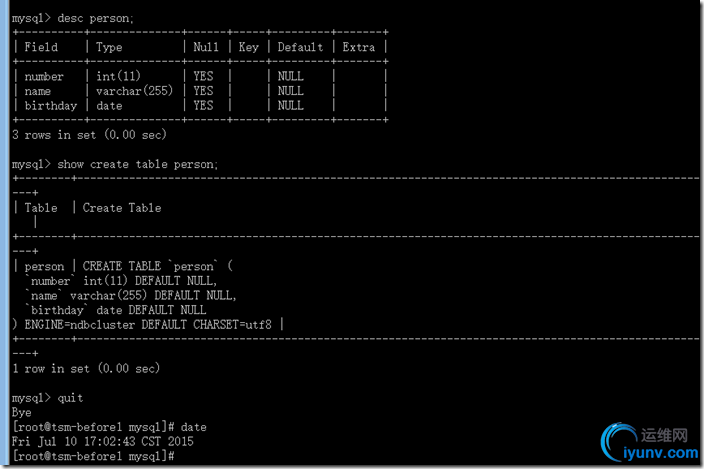

SQL B节点查看表
结论：只有ENGINE=NDBCLUSTER的表，才会存在于mysql集群里。
