h3c的S7006交换机端口在zabbix监控步聚

78yuhi · 发表于 2015-12-2 09:05:12

一、需求
之前机房用的都是级联，集群节点一多，这级联间传输数据就呈现瓶颈了，丢包，延迟，各种问题。经过一个月准备，于上周上架一套华三数据交换机，目前接入64个节点，根据要求，需要把交换端口纳入zabbix来监控。根据前辈博客指点，
http://www.iyunv.com/thread-146116-1-1.html 现在完成部署了，非常感谢吟技术一流博客的技术指导
二、交换机设置public
1、设置设置交换机snmp Community

1	[S7006-A]snmp-agent community read hdcx

2、设置交换机支持的华三交换机snmp协议，有v1,v2c,v3这3个版本，在这里设成all

1	[S7006-A]snmp-agent sys-info version all

三、在zabbix服务器测试
IP地址为交换机管理地址，安全因素，在这里，我就以x.x.x.x为代替了
1、先安装net-snmp,net-snmp-utils

1	[iyunv@web4 ~]# yum list net-snmp.x86_64 net-snmp-utils.x86_64

2、测试在线天数snmpwalk ip -c public -v 1 uptime

1
2
3

[iyunv@web4 ~]#snmpwalk X.X.X.X -c hdcx -v 1 uptime
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (43907456) 5 days, 1:57:54.56
You have new mail in /var/spool/mail/root

3、取得系统信息

1
2
3
4
5
6
7
8
9
10

[iyunv@web4 ~]#snmpwalk X.X.X.X -c hdcx -v 1 system
SNMPv2-MIB::sysDescr.0 = STRING: H3C Comware Platform Software, Software Version 5.20, Release 7708P09
H3C S7006
Copyright (c) 2004-2014 Hangzhou H3C Tech. Co., Ltd. All rights reserved.
SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.25506.1.1001
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (43936197) 5 days, 2:02:41.97
SNMPv2-MIB::sysContact.0 = STRING: Hangzhou H3C Technologies Co., Ltd.
SNMPv2-MIB::sysName.0 = STRING: S7006-A
SNMPv2-MIB::sysLocation.0 = STRING: Hangzhou, China
SNMPv2-MIB::sysServices.0 = INTEGER: 78

4、查看端口信息

1
2
3
4
5
6
7
8

[iyunv@web4 ~]#snmpwalk X.X.X.X -c hdcx -v 1 IF-MIB::ifDescr
IF-MIB::ifDescr.1 = STRING: M-Ethernet0/0/0
IF-MIB::ifDescr.2 = STRING: NULL0
IF-MIB::ifDescr.3 = STRING: Vlan-interface1
IF-MIB::ifDescr.4 = STRING: GigabitEthernet3/0/1
IF-MIB::ifDescr.5 = STRING: GigabitEthernet3/0/2
IF-MIB::ifDescr.6 = STRING: GigabitEthernet3/0/3
IF-MIB::ifDescr.7 = STRING: GigabitEthernet3/0/4

四、zabbix界面设置

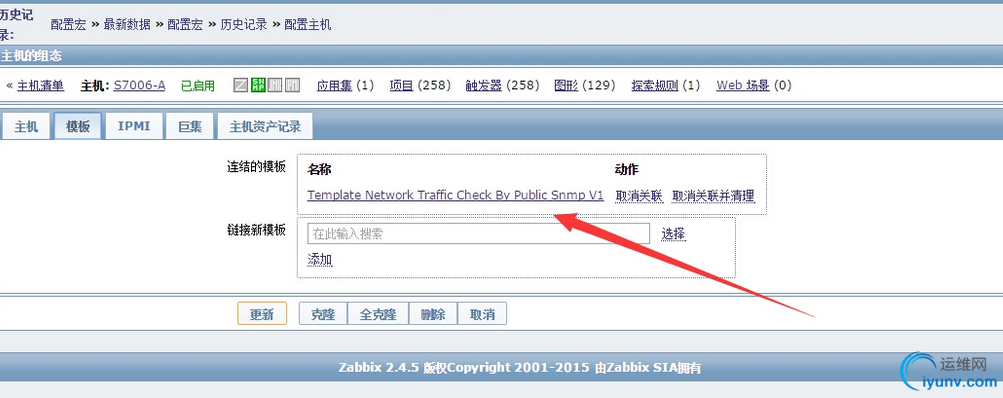

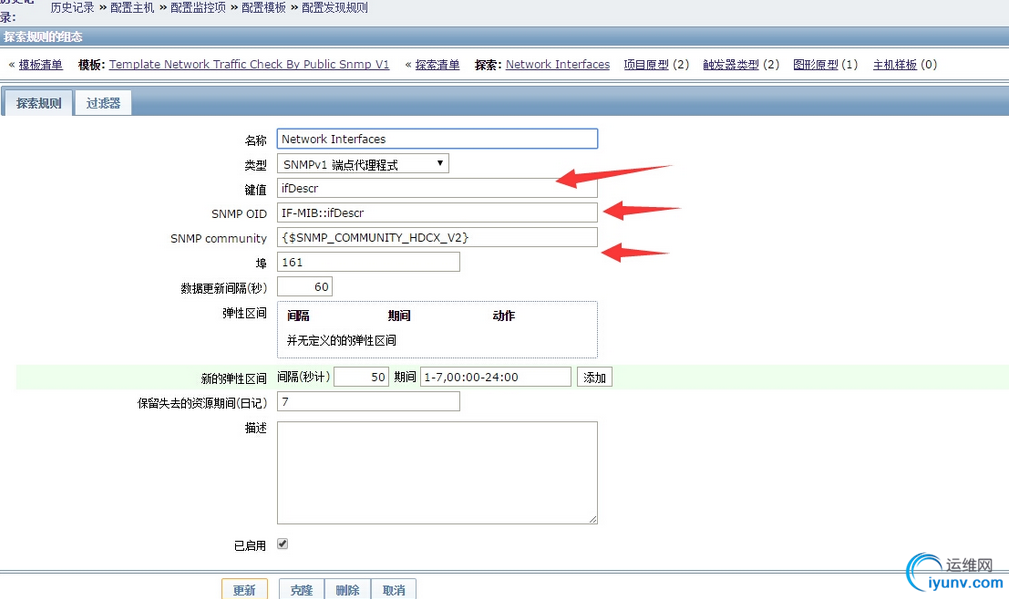

1、按着链接博客导入
