负载均衡集群之LVS的DR模型详解（Diretor Routing）

dsfdsf

LVS的默认模型：默认模型DR

---

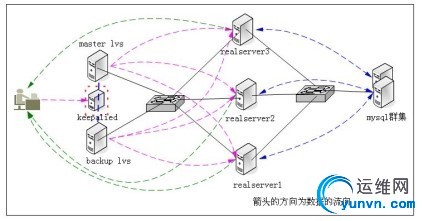

DR模型原理图-->

---

在讲DR模型要点之前，需要了解网络的相关知识：

• 接收的报文拆解顺序：帧（MAC）-->数据包（IP）-->数据报文（port）
• ARP是广播，即只能在同一个局域网之内，不能穿过路由设备，作用是通告自己的MAC和请求目标IP的MAC


DR模型要点-->

• Real Server修改内核参数，忽略别人的ARP请求，同时禁止自己ARP通告，从而避免了外部的服务请求包转发到Real Server：


• echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
• echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
• echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
• echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce


arp_ignore=1的意思是，仅当ARP请求报文的目的IP是进口网卡IP的时候，才予以回应，因为VIP不是，所以不回应。
arp_announce=2的意思是，若ARP请求报文的源IP能与本地某个IP地址互通，则用本地此IP和所对应的MAC去通告（而不再使用ARP请求里面的源IP作为响应报文的源IP），如果找不到，则用eth0网卡的ip地址及对应MAC作为ARP通告报文的源信息(原文是the first local address，不知道是不是这意思)；如此以来，当ARP请求（源IP是VIP）来临的时候，Real Server就会发送以RIP为源IP的ARP通告报文，因为找不到与VIP能通信的本地IP（注释：默认应该是发送一个VIP为源IP的通告报文，如果是这样，就成ARP欺骗了），如此Director就能获得Real Server的MAC。

• 在Real Server上添加VIP，但是VIP不能添加到RIP网卡上，原因在于内核的ARP限制是在网卡上限制的
• 在Real Server上先修改内核参数，再配置IP地址，原因在于如果先配置IP，ARP就直接通告出去了
• RIP和DIP必须在一个网段，原因在于服务请求的报文，它的目标IP和源IP都不能更改，所以只能通过更改目标MAC地址来进行转发，不在一个网段，怎么知晓Real Server的MAC，不知道MAC，就无从修改网络服务报文的目标MAC，从而无法转发
• Real Server的网关必须指向RIP同一网段的另一个路由设备的lan口，从而发包到互联网上
