LVS的NAT模式+DR模式的存储挂载

cheng029

一：LVS群集简介：
lvs(linux virtual server)Linux的虚拟服务
Internet的快速增长使多媒体网络服务器面对的访问数量快速增加，服务器需要具备提供大量并发访问服务的能力，因此对于大负载的服务器来讲， CPU、I/O处理能力很快会成为瓶颈。由于单台服务器的性能总是有限的，简单的提高硬件性能并不能真正解决这个问题。为此，必须采用多服务器和负载均衡技术才能满足大量并发访问的需要。Linux 虚拟服务器(Linux Virtual Servers,LVS) 使用负载均衡技术将多台服务器组成一个虚拟服务器。它为适应快速增长的网络访问需求提供了一个负载能力易于扩展，而价格低廉的解决方案
二：LVS的结构和工作原理：
LVS由前端的负载均衡器(Load Balancer，LB)和后端的真实服务器(Real Server，RS)群组成。RS间可通过局域网或广域网连接。LVS的这种结构对用户是透明的，用户只能看见一台作为LB的虚拟服务器(Virtual Server)，而看不到提供服务的RS群。
三：lvs的工作模式有三种：
1.nat(LVS-NAT)
a.集群接点必须和LB在同一个子网中（即DIP和），不能跨域网段
b.RIP 是私有地址
c.所有的RIP的网关必须指向DIP
d.调度器处理所有的请求
e.端口地址转换
f.因为是NAT
h.单点瓶颈
2.直接路由(LVS-DR)
a.集群接点必须和LB必须在一个物理网段，之间不能有路由器
b.RIP可以使用公网地址，建议使用公网地址
c.LB仅处理请求，不处理响应
d.real server的网关不能指向DIP
e.不能做端口转换
f.并非所有的系统都可以做接点
h.LVS-DR 可以带动比LVS-NAT更多的接点
3.隧道(LVS-TUN)
a.集群接点和LB接点不必在同一个物理网络
b.RIP使用公网地址
c.LB只处理进来的请求，不处理出去的请求
d.响应的请求一定不经过LB
e.不支持端口地址转换
f.只能使用支持IP隧道协议的操作系统做集群接点
四：lvs的LB的调度方法及各个调度方法对应的算法：
1.静态调度方法：（fixed scheduling）不考虑后端连接状态
a：RR(round-robin)轮循着,它将请求依次分配不同的RS，也就是在RS中均摊请求。这种算法简单，但是只适合于RS处理性能相差不大的情况；
b：WRR（weight round-robin）加权轮调，它将依据不同RS的权值分配任务。权值较高的RS将优先获得任务，并且分配到的连接数将比权值较低的RS更多。相同权值的RS得到相同数目的连接数；
c：destination hashing 根据服务的请求转发到特定的服务器，跟用户建立粘性，提高缓存命中率
d：source hashing 将来自同一个用户的请求，始终转发到特定的路由器或防火墙（平均内网负载）
2.动态调度方法：（dynamic scheduling）考虑后端连接状态
a：LC (least-connect)最少连接，检查active和inactive，连接数（overhead）最少的接受请求
b：WLC（weight least-connect）加权最小连接数（集群最好的算法）
c：shortest expected delay （SED）最短期望延迟 ，不考虑非活动状态，在计算overhead之前，把非活动状态的总数加上1
d：NQ（never query）只要有空闲的，不考虑算法的接受请求；
e：LBLC(locality-based-least-connect:DH)支持权重(后面的是缓存服务器的)基于地址的最小连接数调度(Locality-Based Least-Connection) 将来自同一目的地址的请求分配给同一台RS如果这台服务器尚未满负荷，否则分配给连接数最小的RS，并以它为下一次分配的首先考虑；
f：LBLCR （locality-based-least-connect with replication scheduling）是对LBLC的改进，对于某一目的地址，对应有一个RS子集。对此地址的请求，为它分配子集中连接数最小的RS；如果子集中所有的服务器均已满负荷，则从集群中选择一个连接数较小的服务器，将它加入到此子集并分配连接；若一定时间内，这个子集未被做任何修改，则将子集中负载最大的节点从子集删除；
五：ipvsadm介绍：
ipvs是内核空间模块，用户在LB负载均衡器上使用ipvsadm命令进行操作，基于不同模式的不同调度算法进行设置，然后实现不同的不同的负载措施：
1.定义集群服务
ipvsadm -A|-E -t|-u|-f VIP:PORT {tcp|udp|firewall mark} -s 调度算法，默认是wlc
      -A 添加、-E 修改
ipvsadm -D -t|-u VIP:PORT 删除定义的集群
2.要为集群服务定义realserver
ipvsadm -a|-e -t|-u VIP:port -r REALSERVER:port -g|-i|-m(模型) [-w weitht]
      -a 添加、-e 修改、-w 权重、-d 删除
ipvsadm -d -t|-u VIP:port -r REALSERVER:PORT
      -C 清除规则、-R 恢复、-S 保存
      其中模式中的-g|-i|-m分别用于dr|tun|nat
3.查看
ipvsadm    -ln
案例一：LVS的nat模式：director使用linux主机。realserver1和realserver2搭建web服务器

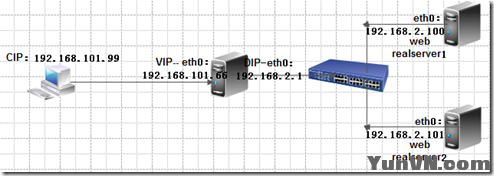

拓扑：

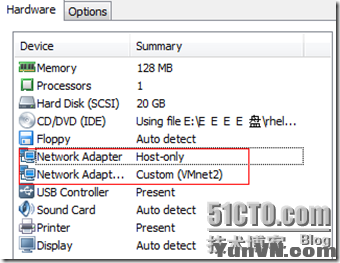

LB---linux主机配置：



[iyunv@lyt ~]# mkdir /mnt/cdrom
[iyunv@lyt ~]# mount /dev/cdrom /mnt/cdrom/
[iyunv@lyt ~]# cd /mnt/cdrom/Cluster     #切换到Cluster仓库
[iyunv@lyt Cluster]# vim /etc/yum.repos.d/rhel-debuginfo.repo      #编辑本地yum

[iyunv@lyt Cluster]# grep -i ip_vs /boot/config-2.6.18-164.el5     #查看内核是否支持ipvs

[iyunv@lyt Cluster]# yum install ipvsadm –y      #安装ipvs的管理工具ipvsadm
[iyunv@lyt Cluster]# ipvsadm -A -t 192.168.101.66:80 -s rr      #定义一个群集服务器，vip为192.168.101.66，由于后面realserver是web，所以监听80
端口；-A表示添加，-t表示tcp，-s表示调度算法，rr表示调度算法轮询
[iyunv@lyt Cluster]# ipvsadm -a -t 192.168.101.66:80 -r 192.168.2.100 -m    #定义一个realserver，-a表示添加，vip地址是192.168.101.66，-t表示
tcp，-r表示realserver是192.168.2.100。-m表示采用的是nat模式
[iyunv@lyt Cluster]# ipvsadm -a -t 192.168.101.66:80 -r 192.168.2.101 -m   #定义一个realserver，-a表示添加，vip地址是192.168.101.66，-t表示
tcp，-r表示realserver是192.168.2.101。-m表示采用的是nat模式
[iyunv@lyt Cluster]# service ipvsadm save    #保存ipvsadm的规则
[iyunv@lyt Cluster]# vim /etc/sysconfig/ipvsadm       #规则保存在该文件中

[iyunv@lyt Cluster]# service ipvsadm start    #启动ipvsadm服务
[iyunv@lyt Cluster]# ipvsadm –ln      #查看ipvsadm的规则详细信息

[iyunv@lyt Cluster]# vim /etc/sysctl.conf       #编辑该文件，打开数据包转发功能

[iyunv@lyt Cluster]# sysctl –p      #使用该命令是刚才配置生效

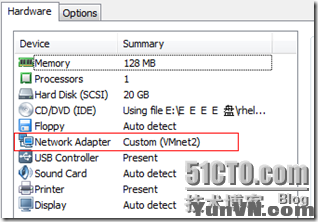

realserver1配置：


[iyunv@localhost ~]# mkdir /mnt/cdrom
[iyunv@localhost ~]# mount /dev/cdrom /mnt/cdrom/
[iyunv@localhost ~]# cd /mnt/cdrom/Server/
[iyunv@localhost Server]# rpm -ivh httpd-2.2.3-31.el5.i386.rpm       #安装httpd服务器
[iyunv@localhost Server]# cd /var/www/html/
[iyunv@localhost html]# echo "web1">index.html       #创建网页
[iyunv@localhost html]# service httpd start    #启动httpd服务器
realserver2配置：


[iyunv@localhost ~]# mkdir /mnt/cdrom
[iyunv@localhost ~]# mount /dev/cdrom /mnt/cdrom/
[iyunv@localhost ~]# cd /mnt/cdrom/Server/
[iyunv@localhost Server]# rpm -ivh httpd-2.2.3-31.el5.i386.rpm      #安装httpd服务器
[iyunv@localhost Server]# cd /var/www/html/
[iyunv@localhost html]# echo "web2">index.html     #创建网页
[iyunv@localhost html]# service httpd start      #启动httpd服务

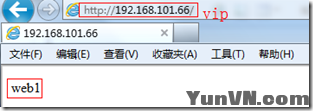

测试：
登录之后显示的是realserver1

刷新之后显示realserver2，表明使用的是轮询的方式


为realserver加上权重：
[iyunv@lyt Cluster]# ipvsadm –C       #将原来的规则删除
[iyunv@lyt Cluster]# ipvsadm -A -t 192.168.101.66:80 -s wrr        #使用权重轮询方式wrr
[iyunv@lyt Cluster]# ipvsadm -a -t 192.168.101.66:80 -r 192.168.2.100 -m -w 10      #-w表示权重
[iyunv@lyt Cluster]# ipvsadm -a -t 192.168.101.66:80 -r 192.168.2.101 -m -w 5
[iyunv@lyt Cluster]# service ipvsadm  save      #将规则保存
[iyunv@lyt Cluster]# service ipvsadm restart       #重启服务

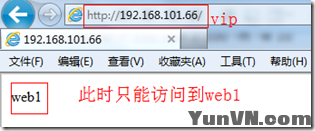

定义的群集采用destination hashing方式：
[iyunv@lyt Cluster]# ipvsadm -E -t 192.168.101.66:80 -s dh        #-E表示修改
测试：


案例二：LVS的dr模式：搭建两台realserver服务器，安装web服务，在另外一台存储服务器上存储要访问的网页，当用户访问
LB时，将存储服务器上的网页挂载到realserver上。

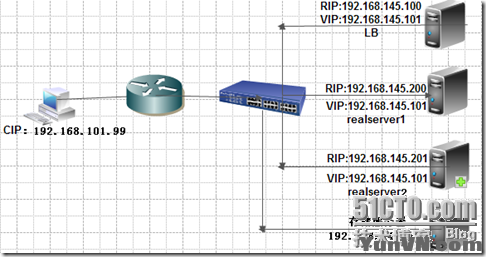

拓扑：

realserver1配置：

[iyunv@localhost ~]# sysctl -a | grep arp      #查看内核参数，含有arp字符的

[iyunv@localhost ~]# echo "net.ipv4.conf.eth0.arp_announce = 2">> /etc/sysctl.conf
[iyunv@localhost ~]# echo "net.ipv4.conf.all.arp_announce = 2">> /etc/sysctl.conf
[iyunv@localhost ~]# echo "net.ipv4.conf.eth0.arp_ignore = 1">> /etc/sysctl.conf
[iyunv@localhost ~]# echo "net.ipv4.conf.all.arp_ignore = 1">> /etc/sysctl.conf
[iyunv@localhost ~]# sysctl –p      #使新编辑的内核文件生效



[iyunv@localhost ~]# service network restart

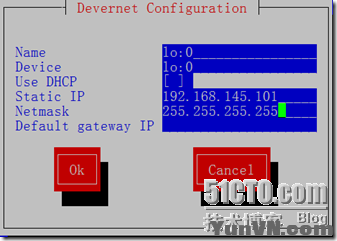

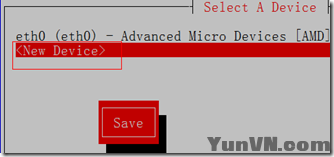

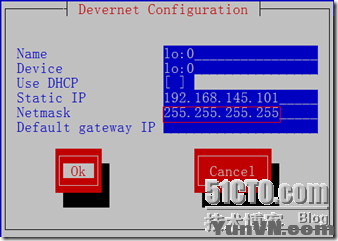

[iyunv@localhost ~]# route add -host 192.168.145.101 dev lo:0       #添加一条路由，保证数据包返回时是通过vip地址192.168.145.101，接口lo：0
[iyunv@localhost ~]# mkdir /mnt/cdrom      #新建挂载点
[iyunv@localhost ~]# mount /dev/cdrom /mnt/cdrom/         #挂载光盘
[iyunv@localhost ~]# cd /mnt/cdrom/Server/
[iyunv@localhost Server]# rpm -ivh httpd-2.2.3-31.el5.i386.rpm        #安装httpd服务
[iyunv@localhost Server]# service httpd start     #启动httpd服务器
[iyunv@localhost Server]# chkconfig httpd on
realserver2配置：

[iyunv@localhost ~]# echo "net.ipv4.conf.eth0.arp_announce = 2">> /etc/sysctl.conf
[iyunv@localhost ~]# echo "net.ipv4.conf.all.arp_announce = 2">> /etc/sysctl.conf
[iyunv@localhost ~]# echo "net.ipv4.conf.eth0.arp_ignore = 1">> /etc/sysctl.conf
[iyunv@localhost ~]# echo "net.ipv4.conf.all.arp_ignore = 1">> /etc/sysctl.conf
[iyunv@localhost ~]# sysctl –p      #使新编辑的内核文件生效



[iyunv@localhost ~]# service network restart
[iyunv@localhost ~]# route add -host 192.168.145.101 dev lo:0       #添加一条路由，保证数据包返回时是通过vip地址192.168.145.101，接口lo：0
[iyunv@localhost ~]# mkdir /mnt/cdrom        #新建挂载点
[iyunv@localhost ~]# mount /dev/cdrom /mnt/cdrom/      #挂在光盘
[iyunv@localhost ~]# cd /mnt/cdrom/Server/
[iyunv@localhost Server]# rpm -ivh httpd-2.2.3-31.el5.i386.rpm       #安装httpd服务器
[iyunv@localhost Server]# service httpd start       #启动httpd服务器
[iyunv@localhost Server]# chkconfig httpd on

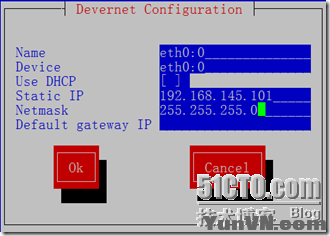

LB---Linux主机配置：




[iyunv@lyt ~]# mkdir /mnt/cdrom
[iyunv@lyt ~]# mount /dev/cdrom /mnt/cdrom/
[iyunv@lyt ~]# cd /mnt/cdrom/Cluster          #切换到Cluster仓库中
[iyunv@lyt Cluster]# rpm -ivh ipvsadm-1.24-10.i386.rpm        #安装ipvs的管理工具ipvsadm
[iyunv@lyt Cluster]# ipvsadm -A -t 192.168.145.101:80 -s rr       #定义群集服务器，采用轮询方式rr
[iyunv@lyt Cluster]# ipvsadm -a -t 192.168.145.101:80 -r 192.168.145.200 –g      #-g表示gateway，采用直连路由方式dr
[iyunv@lyt Cluster]# ipvsadm -a -t 192.168.145.101:80 -r 192.168.145.201 –g      #-g表示gateway，采用直连路由方式dr
[iyunv@lyt Cluster]# service ipvsadm save      #保存配置的规则
[iyunv@lyt Cluster]# service ipvsadm start      #启动ipvsadm
[iyunv@lyt Cluster]# chkconfig ipvsadm on     #设置开机自动启动
[iyunv@lyt Cluster]# ipvsadm –ln           #查看规则

配置存储服务器：

[iyunv@localhost ~]# service nfs start       #nfs服务默认已经安装过，在此直接启动即可
[iyunv@localhost ~]# mkdir /public/
[iyunv@localhost ~]# mkdir /private/
[iyunv@localhost ~]# vim /etc/exports       #编辑共享清单exports，该文件默认是空文件

[iyunv@localhost ~]# cd /public/
[iyunv@localhost public]# vim index.html

[iyunv@localhost public]# cd ..
[iyunv@localhost /]# cd /private/
[iyunv@localhost private]# vim index.html

[iyunv@localhost private]# exportfs –rv       #将设置共享的文件导出

将共享文件临时挂载到realserver上：
将网页文件临时挂载到realserver1上：
[iyunv@localhost ~]# showmount -e 192.168.145.202     #测试是否具有权限查看192.168.145.202服务器上的共享文件

[iyunv@localhost ~]# mount 192.168.145.202:/public /var/www/html/       #将/public目录挂载到默认的httpd根目录下

将网页文件临时挂载到realserver2上：
[iyunv@localhost ~]# showmount -e 192.168.145.202     #测试是否具有权限查看192.168.145.202服务器上的共享文件

[iyunv@localhost ~]# mount 192.168.145.202:/private /var/www/html/       #将/private目录挂载到默认的httpd根目录下

测试能否访问挂载的页面：


将共享文件临时开机自动挂载到realserver上：
将网页文件开机自动挂载到realserver1上：
[iyunv@localhost ~]# umount /var/www/html/     #将临时挂载卸载掉
[iyunv@localhost ~]# vim /etc/fstab      #编辑开机自动挂载文件

[iyunv@localhost ~]# init 6      #重启系统
将网页文件开机自动挂载到realserver2上：
[iyunv@localhost ~]# umount /var/www/html/ #将临时挂载卸载掉
[iyunv@localhost ~]# vim /etc/fstab #编辑开机自动挂载文件

[iyunv@localhost ~]# init 6       #重启系统
测试能否访问到挂载的页面


连接自动挂载：
将网页文件连接自动挂载到realserver1上：
[iyunv@localhost ~]# umount /var/www/html/
[iyunv@localhost ~]# rpm -qa |grep auto      #查看与自动挂载相关的软件包

[iyunv@localhost ~]# vim /etc/auto.master       #编译与自动挂载相关的配置文件

[iyunv@localhost ~]# cp -p /etc/auto.misc /etc/auto.nfs       #产生一个auto的主配置文件
[iyunv@localhost ~]# vim /etc/auto.nfs       #编辑该文件

[iyunv@localhost ~]# service autofs restart       #重启autofs服务
[iyunv@localhost ~]# vim /etc/httpd/conf/httpd.conf     #编辑httpd主配置文件

[iyunv@localhost ~]# service httpd restart     #重启httpd服务器
将网页文件连接自动挂载到realserver2上：
[iyunv@localhost ~]# umount /var/www/html/
[iyunv@localhost ~]# rpm -qa |grep auto #查看与自动挂载相关的软件包

[iyunv@localhost ~]# vim /etc/auto.master #编译与自动挂载相关的配置文件

[iyunv@localhost ~]# cp -p /etc/auto.misc /etc/auto.nfs #产生一个auto的主配置文件
[iyunv@localhost ~]# vim /etc/auto.nfs

[iyunv@localhost ~]# service autofs restart #重启autofs服务
[iyunv@localhost ~]# vim /etc/httpd/conf/httpd.conf

[iyunv@localhost ~]# service httpd restart      #重启httpd服务器
测试能否访问到挂载的页面：

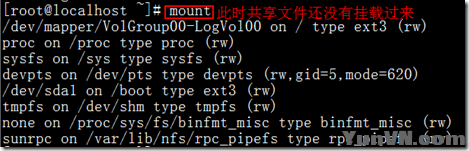

在realserver1上查看挂载情况：
[iyunv@localhost ~]# mount #查看挂载的共享文件


[iyunv@localhost ~]# mount #查看挂载的共享文件

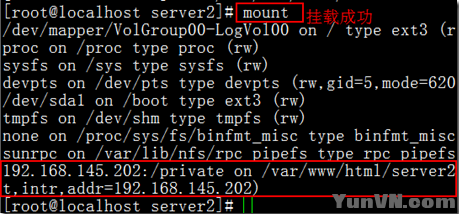

在realserver2上查看挂载情况：
[iyunv@localhost ~]# mount #查看挂载的共享文件


[iyunv@localhost ~]# mount
