Redhat/CentOS6.2 x86系统KVM虚拟机网络配置(一)—NAT方式

515439429

　　摘要：KVM虚拟机网络配置的两种方式：NAT方式和Bridge方式。NAT方式的配置原理和步骤。NAT方式适用于桌面主机的虚拟化。
问题

　　客户机安装完成后，需要为其设置网络接口，以便和主机网络，客户机之间的网络通信。事实上，如果要在安装时使用网络通信，需要提前设置客户机的网络连接。
　　KVM 客户机网络连接有两种方式：

• 用户网络（User Networking）：让虚拟机访问主机、互联网或本地网络上的资源的简单方法，但是不能从网络或其他的客户机访问客户机，性能上也需要大的调整。NAT方式。

• 虚拟网桥（Virtual Bridge）：这种方式要比用户网络复杂一些，但是设置好后客户机与互联网，客户机与主机之间的通信都很容易。Bridge方式。


　　本文主要解释NAT方式的配置。

NAT方式原理
　　NAT方式是kvm安装后的默认方式。它支持主机与虚拟机的互访，同时也支持虚拟机访问互联网，但不支持外界访问虚拟机。
　　检查当前的网络设置：
#virsh net-list --all
Name State Autostart
-----------------------------------------
default active yes
　　default是宿主机安装虚拟机支持模块的时候自动安装的。
　　检查当前的网络接口：
#ifconfig
eth0 Link encap:Ethernet HWaddr 44:37:E6:4A:62:AD
inet6 addr: fe80::4637:e6ff:fe4a:62ad/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:987782 errors:0 dropped:0 overruns:0 frame:0
TX packets:84155 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:109919111 (104.8 MiB) TX bytes:12695454 (12.1 MiB)
Interrupt:17

lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope:Host
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:4 errors:0 dropped:0 overruns:0 frame:0
TX packets:4 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:240 (240.0 b) TX bytes:240 (240.0 b)

virbr0 Link encap:Ethernet HWaddr 52:54:00:B9:B0:96
inet addr:192.168.122.1 Bcast:192.168.122.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:2126 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 b) TX bytes:100387 (98.0 KiB)

virbr0-nic Link encap:Ethernet HWaddr 52:54:00:B9:B0:96
BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500
RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)
　　其中virbr0是由宿主机虚拟机支持模块安装时产生的虚拟网络接口，也是一个switch和bridge，负责把内容分发到各虚拟机。
　　几个虚拟机管理模块产生的接口关系如下图：

　　从图上可以看出，虚拟接口和物理接口之间没有连接关系，所以虚拟机只能在通过虚拟的网络访问外部世界，无法从网络上定位和访问虚拟主机。
　　virbr0是一个桥接器，接收所有到网络192.168.122.*的内容。从下面命令可以验证：

# brctl show
bridge name bridge id STP enabled interfaces
virbr0 8000.525400b9b096 yes virbr0-nic
# route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.122.0 * 255.255.255.0 U 0 0 0 virbr0

　　同时，虚拟机支持模块会修改iptables规则，通过命令可以查看：
　　
# iptables -t nat -L -nv
Chain PREROUTING (policy ACCEPT 16924 packets, 2759K bytes)
pkts bytes targetprot opt inoutsourcedestination
Chain POSTROUTING (policy ACCEPT 2009 packets, 125K bytes)
pkts bytes targetprot opt inoutsourcedestination
421 31847 MASQUERADEall--**192.168.122.0/24!192.168.122.0/24----------->这条是关键，它配置了NAT功能。
Chain OUTPUT (policy ACCEPT 2011 packets, 125K bytes)
pkts bytes targetprot opt inoutsourcedestination

# iptables -t filter -L -nv
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
pkts bytes targetprot opt inoutsourcedestination
174 ACCEPTudp--virbr0 *0.0.0.0/00.0.0.0/0udp dpt:53 ---->由libvirt脚本自动写入
00 ACCEPTtcp--virbr0 *0.0.0.0/00.0.0.0/0tcp dpt:53 ---->由libvirt脚本自动写入
3984 ACCEPTudp--virbr0 *0.0.0.0/00.0.0.0/0udp dpt:67 ---->由libvirt脚本自动写入
00 ACCEPTtcp--virbr0 *0.0.0.0/00.0.0.0/0tcp dpt:67 ---->由libvirt脚本自动写入
178K195M ACCEPTall--**0.0.0.0/00.0.0.0/0state RELATED,ESTABLISHED---->iptables的系统预设
2168 ACCEPTicmp --**0.0.0.0/00.0.0.0/0---->iptables的系统预设
1148216K ACCEPTall--lo*0.0.0.0/00.0.0.0/0---->iptables的系统预设
160 ACCEPTtcp--**0.0.0.0/00.0.0.0/0state NEW tcp dpt:22 ---->iptables的系统预设
16564 2721K REJECTall--**0.0.0.0/00.0.0.0/0reject-with icmp-host-prohibited---->iptables的系统预设
Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
pkts bytes targetprot opt inoutsourcedestination
3726 3485K ACCEPTall--*virbr00.0.0.0/0192.168.122.0/24state RELATED,ESTABLISHED ---->由libvirt脚本自动写入
3491399K ACCEPTall--virbr0 *192.168.122.0/240.0.0.0/0---->由libvirt脚本自动写入
00 ACCEPTall--virbr0 virbr00.0.0.0/00.0.0.0/0---->由libvirt脚本自动写入
00 REJECTall--*virbr00.0.0.0/00.0.0.0/0reject-with icmp-port-unreachable ---->由libvirt脚本自动写入
00 REJECTall--virbr0 *0.0.0.0/00.0.0.0/0reject-with icmp-port-unreachable ---->由libvirt脚本自动写入
00 REJECTall--**0.0.0.0/00.0.0.0/0reject-with icmp-host-prohibited ---->iptables的系统预设
Chain OUTPUT (policy ACCEPT 181K packets, 138M bytes)
pkts bytes targetprot opt inoutsourcedestination


如果没有default的话，或者需要扩展自己的虚拟网络，可以使用命令重新安装NAT。
NAT方式的适用范围
桌面主机虚拟化。

创建步骤

#virsh net-define /usr/share/libvirt/networks/default.xml
　　此命令定义一个虚拟网络，default.xml的内容：
<network>
<name>default</name>
<bridge name="virbr0" />
<forward/>
<ip address="192.168.122.1" netmask="255.255.255.0">
<dhcp>
<range start="192.168.122.2" end="192.168.122.254" />
</dhcp>
</ip>
</network>
　　也可以修改xml，创建自己的虚拟网络。
　　标记为自动启动：

#virsh net-autostart default
Network default marked as autostarted
　　启动网络：

#virsh net-start default
Network default started
　　网络启动后可以用命令brctl show 查看和验证。
　　修改/etc/sysctl.conf中参数，允许ip转发：
net.ipv4.ip_forward=1
　　

客户机安装
　　客户机安装时注意，网络要选择用NAT方式。

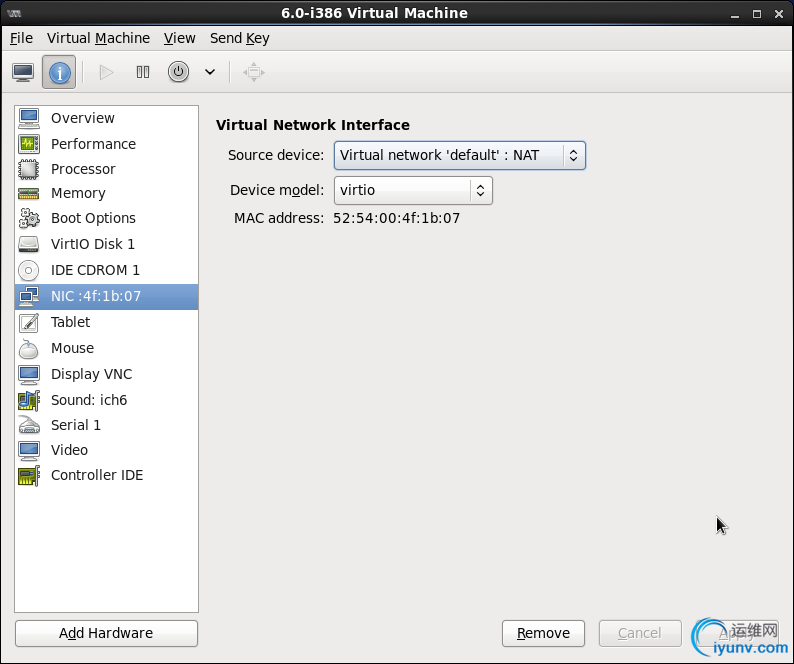

　　图形化的方式：


　　文本方式：
　　编辑修改虚拟机配置文件 /etc/libvirt/qemu/v1.xml，增加如下内容

<interface type='network'>
<mac address='52:54:00:4f:1b:07'/>
<source network='default'/>
<model type='virtio'/>
<address type='pci' domain='0x0000' bus='0x00' slot='0x03' function='0x0'/>
</interface>
　　

　　虚拟机启动后，验证网络接口是否正常：
# brctl show
bridge name bridge id STP enabled interfaces
virbr0 8000.525400b9b096 yes virbr0-nic
vnet0

　　
Bridge方式的影响
Bridge方式配置出来的接口对NAT方式没有影响，因为NAT方式并没有使用物理网卡。但作为客户机，只能选择其中的一种。　　
　　

参考：Bridge方式
　　Bridge方式即虚拟网桥的网络连接方式，是客户机和子网里面的机器能够互相通信。可以使虚拟机成为网络中具有独立IP的主机。
　　Bridge方式配置及原理。
