利用redis-sentinel+keepalived实现redis高可用

234rr

目标、需求：为上层应用提供高可靠、低延迟、低（无限接近0）数据损失的Redis缓存服务
方案概述：采用同一网络内的三台主机（可以是物理主机、虚拟机或docker容器），要求三台主机之间都能相互访问，每一台主机上都安装redis-server、redis-sentinel和keepalived。
redis-server负责提供Redis缓存服务，三台主机间的关系是master-slave-slave
redis-sentinel负责提供Redis高可用，三台主机间的关系与redis-server相同
keepalived负责提供VIP地址供上层应用使用，三台主机的关系是master-backup-backup，VIP始终在redis-server master上，保证对上层应用可写可读。
三台主机的冗余度是1，也就是说当有一台主机宕机时另外两台中至少有一台主机可以提供Redis缓存服务
方案原理：redis-server提供单实例的Redis缓存服务，redis-sentinel能在一台主机挂掉时自动的将某一台可用主机上的redis-server由slave状态切换成master状态。
keepalived通过vrrp_script检测当前主机上的redis-server是否以master状态运行，如果当前主机上的redis-server正在以master状态运行，则将vrrp_instance标记为存活状态，并分配VIP；如果当前主机上的redis-server正在以slave状态运行，则将vrrp_instance标记为错误状态。当某台主机宕机后，其他两台主机上的keepalived会将VIP切换到新的master（当前主机上的redis-server正在以master状态运行）上。
由于keepalived的VIP切换有延迟（大约40ms），因此上层应用不能过分依赖Redis，例如大规模并发性的短时间内向Redis插入大量数据。
连接图
如图所示，有三台主机，分别标识为Redis1、Redis2、Redis3，它们的角色和配置等信息如下：

主机标识	Redis1	Redis2	Redis3
IP地址	192.168.1.241	192.168.1.242	192.168.1.243
预设配置	redis-server master          keepalived master	redis-server slave          keepalived backup	redis-server slave          keepalived backup
	VIP

配置步骤：步骤概述

• 安装：安装redis-server、redis-sentinel、keepalived

• 配置：配置Redis1、Redis2、Redis3，主要是编辑各个服务的配置文件

• 启动：先启动redis-server、再启动redis-sentinel、最后自动keepalived

• 验证：模拟一台主机宕机，主机网络中断，redis-server、redis-sentinel、keepalived三个服务任何一个发生故障的情况。



（1）设定主机名（建议设定为fqdn格式）、同步时间、更改文件描述符最大打开数量、更改内核参数、配置编译环境、配置防火墙在此就不赘述了。
（2）安装redis-server和redis-sentinel
Redis的安装由于只是bin二进制可执行文件和data目录比较重要，因此简化安装如下

1 2 3 4 5 6 7 8 9 10 11 12 13 14

# http://download.redis.io/redis-stable.tar.gz      wget -c http://download.redis.io/releases/redis-3.0.7.tar.gz      tar zxf redis-3.0.7.tar.gz      cd redis-3.0.7      make      cd      \cp redis-3.0.7/src/redis-benchmark /usr/local/sbin/      \cp redis-3.0.7/src/redis-check-aof /usr/local/sbin/      \cp redis-3.0.7/src/redis-check-dump /usr/local/sbin/      \cp redis-3.0.7/src/redis-cli /usr/local/sbin/      \cp redis-3.0.7/src/redis-sentinel /usr/local/sbin/      \cp redis-3.0.7/src/redis-server /usr/local/sbin/      mkdir /etc/redis      mkdir -p /data/redis-6379/

（3）安装keepalived

1 2 3 4 5 6 7 8 9 10 11

# http://www.keepalived.org/documentation.html      wget -c http://www.keepalived.org/software/keepalived-1.2.19.tar.gz      tar zxf keepalived-1.2.19.tar.gz      cd keepalived-1.2.19      ./configure --prefix=/usr/local/keepalived      make      make install      cp /usr/local/keepalived/sbin/keepalived /usr/sbin/      cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/      cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/      mkdir /etc/keepalived

keepalived的配置文件在后面添加
（4）Redis1上的redis-sentinel配置文件

1 2 3 4 5 6 7 8

cat >/etc/redis/sentinel.conf<<eof    port 26379      dir /tmp      sentinel monitor mymaster 192.168.1.241 6379 2      sentinel down-after-milliseconds mymaster 30000      sentinel parallel-syncs mymaster 1      sentinel failover-timeout mymaster 180000      eof

Redis2和Redis3上的redis-sentinel配置文件与Redis1上的redis-sentinel配置文件内容相同。
（5）Redis1上的redis-server的配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62

cat > /etc/redis/redis-6379.conf <<eof      # maxmemory 268435456      maxmemory 256mb      daemonize yes      pidfile /data/redis-6379/redis-6379.pid      port 6379      bind 0.0.0.0      tcp-backlog 511      timeout 0      tcp-keepalive 0      loglevel notice      logfile /data/redis-6379/redis.log      databases 16      save 900 1      save 300 10      save 60 10000      stop-writes-on-bgsave-error yes      rdbcompression yes      rdbchecksum yes      dbfilename dumpredis-6379.rdb      dir /data/redis-6379      slave-serve-stale-data yes      slave-read-only yes      repl-diskless-sync no      repl-diskless-sync-delay 5      # repl-ping-slave-period 10      # repl-timeout 60      repl-disable-tcp-nodelay no      # repl-backlog-size 1mb      # repl-backlog-ttl 3600      slave-priority 100      # min-slaves-to-write 3      # min-slaves-max-lag 10      appendonly no      appendfilename "appendonly.aof"      appendfsync everysec      no-appendfsync-on-rewrite no      auto-aof-rewrite-percentage 100      auto-aof-rewrite-min-size 64mb      aof-load-truncated yes      lua-time-limit 5000      slowlog-log-slower-than 10000      slowlog-max-len 128      latency-monitor-threshold 0      notify-keyspace-events ""      hash-max-ziplist-entries 512      hash-max-ziplist-value 64      list-max-ziplist-entries 512      list-max-ziplist-value 64      set-max-intset-entries 512      zset-max-ziplist-entries 128      zset-max-ziplist-value 64      hll-sparse-max-bytes 3000      activerehashing yes      client-output-buffer-limit normal 0 0 0      client-output-buffer-limit slave 256mb 64mb 60      client-output-buffer-limit pubsub 32mb 8mb 60      hz 10      aof-rewrite-incremental-fsync yes      eof

（6）Redis2与Redis3上的redis-server配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62

cat > /etc/redis/redis-6379.conf <<eof    slaveof 192.168.1.241 6379      # maxmemory 268435456      maxmemory 256mb      daemonize yes      pidfile /data/redis-6379/redis-6379.pid      port 6379      bind 0.0.0.0      tcp-backlog 511      timeout 0      tcp-keepalive 0      loglevel notice      logfile /data/redis-6379/redis.log      databases 16      save 900 1      save 300 10      save 60 10000      stop-writes-on-bgsave-error yes      rdbcompression yes      rdbchecksum yes      dbfilename dumpredis-6379.rdb      dir /data/redis-6379      slave-serve-stale-data yes      slave-read-only yes      repl-diskless-sync no      repl-diskless-sync-delay 5 # repl-ping-slave-period 10      # repl-timeout 60      repl-disable-tcp-nodelay no      # repl-backlog-size 1mb      # repl-backlog-ttl 3600      slave-priority 100      # min-slaves-to-write 3      # min-slaves-max-lag 10      appendonly no      appendfilename "appendonly.aof"      appendfsync everysec      no-appendfsync-on-rewrite no      auto-aof-rewrite-percentage 100      auto-aof-rewrite-min-size 64mb      aof-load-truncated yes      lua-time-limit 5000      slowlog-log-slower-than 10000      slowlog-max-len 128      latency-monitor-threshold 0      notify-keyspace-events ""      hash-max-ziplist-entries 512      hash-max-ziplist-value 64      list-max-ziplist-entries 512      list-max-ziplist-value 64      set-max-intset-entries 512      zset-max-ziplist-entries 128      zset-max-ziplist-value 64      hll-sparse-max-bytes 3000      activerehashing yes      client-output-buffer-limit normal 0 0 0      client-output-buffer-limit slave 256mb 64mb 60      client-output-buffer-limit pubsub 32mb 8mb 60      hz 10      aof-rewrite-incremental-fsync yes      eof

（7）Redis1上的keepalived配置文件(vim /etc/keepalived/keepalived.conf)
关于keepalived的配置文件
keepalived的配置文件默认是没有的，当然sample&example文件还是有的，通常在PREFIX/etc/sample目录下。
keepalived master和backup（backups）之间不同的是：
1.优先级的不同，master的优先级priority的数字要高一些
2.global_defs段的router_id都不一样，实际中可以用任意名字区分也可以用主机名区分
3.backup的配置文件中还有一个nopreempt字段，意思是设置为非抢占模式，作用是让master优先获取到VIP，并保证VIP是在原先的master上。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

! Configuration File for keepalived      global_defs {         notification_email {           root@localhost         }         notification_email_from keepalived@localhost         smtp_server 127.0.0.1         smtp_connect_timeout 10         router_id keepalivedha_1      }      vrrp_script chk_http_port {          script "redis-cli info | grep role:master >/dev/null 2>&1"          interval 1          timeout 2          fall 2          rise 1      }      vrrp_sync_group VG_1 {          group {              VI_1          }      }      vrrp_instance VI_1 {          state BACKUP          interface eth1          #use_vmac keepalived          #vmac_xmit_base          mcast_src_ip 192.168.1.241          smtp_alert          virtual_router_id 20        priority 100          advert_int 1          authentication {              auth_type PASS              auth_pass password          }          virtual_ipaddress {              192.168.1.245          }          track_script {              chk_http_port          }      }

（8）Redis2上的keepalived配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

! Configuration File for keepalived    global_defs {         notification_email {           root@localhost         }         notification_email_from keepalived@localhost       smtp_server 127.0.0.1         smtp_connect_timeout 10         router_id keepalivedha_2      }      vrrp_script chk_http_port {          script "redis-cli info | grep role:master >/dev/null 2>&1"          interval 1          timeout 2          fall 2          rise 1      }      vrrp_sync_group VG_1 {          group {              VI_1          }      }      vrrp_instance VI_1 {          state BACKUP          interface eth2          #use_vmac keepalived          #vmac_xmit_base          mcast_src_ip 192.168.1.242          smtp_alert          virtual_router_id 20        priority 99          advert_int 1          authentication {              auth_type PASS              auth_pass password          }          virtual_ipaddress {              192.168.1.245          }          track_script {              chk_http_port          }          nopreempt      }

（9）Redis3上的keepalived配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

! Configuration File for keepalived    global_defs {         notification_email {           root@localhost         }         notification_email_from keepalived@localhost         smtp_server 127.0.0.1         smtp_connect_timeout 10         router_id keepalivedha_3    }      vrrp_script chk_http_port {          script "redis-cli info | grep role:master >/dev/null 2>&1"          interval 1          timeout 2          fall 2          rise 1      }      vrrp_sync_group VG_1 {          group {              VI_1          }      }      vrrp_instance VI_1 {          state BACKUP          interface eth1          #use_vmac keepalived          #vmac_xmit_base          mcast_src_ip 192.168.1.243          smtp_alert          virtual_router_id 20        priority 98          advert_int 1          authentication {              auth_type PASS              auth_pass password          }          virtual_ipaddress {              192.168.1.245          }          track_script {              chk_http_port          }          nopreempt      }

（10）启动redis-server

1 2	redis-server /etc/redis/redis-6379.conf tail /data/redis-6379/redis.log

（11）启动redis-sentinel

1 2	redis-sentinel /etc/redis/redis-sentinel.conf tail /data/redis-6379/redis-sentinel.log

（12）启动keepalived

1 2	service keepalived start tail /var/log/messages

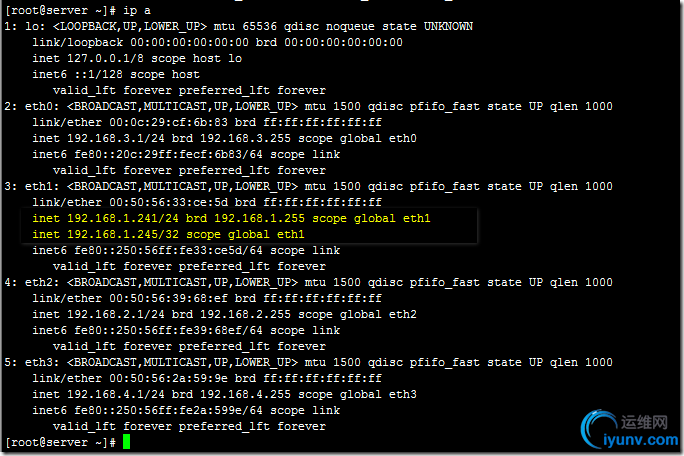

如果keepalived启动后日志如下图显示则表示启动成功。


测试先不模拟故障，先测试一下redis的set、get和复制情况


再测试一下模拟故障出现时redis的set、get和复制情况
停掉Redis1上的redis-server

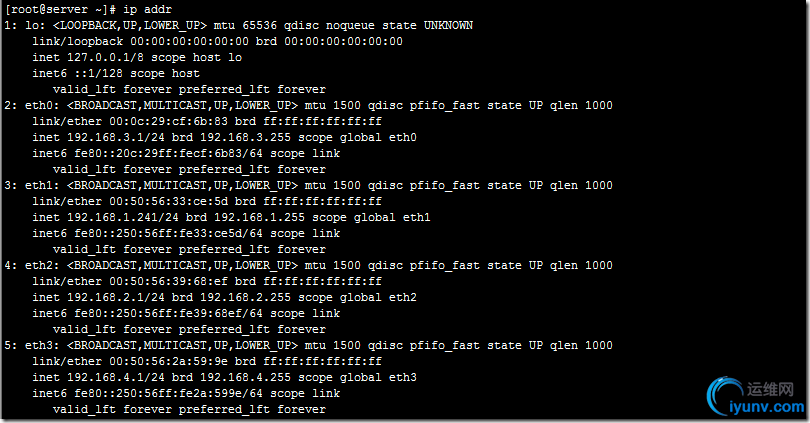

Redis1上的VIP已经被移除

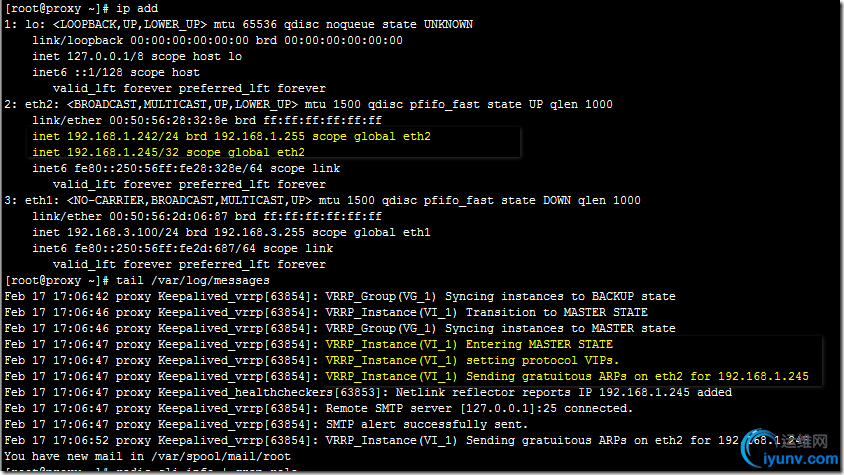

查看Redis2上的Redis状态和VIP状态


通过上图的黄色文字可以看出，VIP已经漂移到新的redis-server master了。

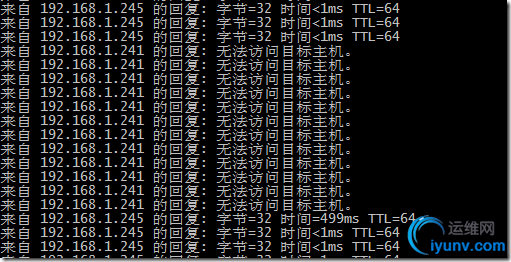

注意：VIP的漂移过程是需要时间的，时间大概需要10*4ms左右，如下图所示：


此时再次测试一下Redis的复制情况

由上图可见，Redis复制情况正常，上层应用依然可以使用Redis缓存服务。
故障切换的步骤如果一台主机宕机，则主机启动后，先启动redis-server、再启动redis-sentinel、最后自动keepalived。
如果多台主机宕机，则按照一台主机宕机的步骤做同样处理。
如果一台主机的中的某台服务停止，则直接启动该服务即可。
参考Redis Documention http://redis.io/documentation
Redis High Availability http://redis.io/topics/sentinel
Redis Replication http://redis.io/topics/replication
