[经验分享] VLAN间路由之多层交换机

[复制链接]

2431

累计签到：1 天
连续签到：1 天

发表于 2016-2-22 09:29:51 | 显示全部楼层 |阅读模式

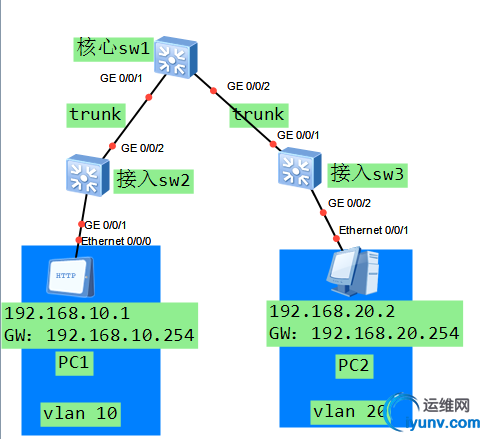

一、实验拓扑

二、实验要求
1.PC1属于vlan10，PC2属于vlan20，IP地址如图所示
2.配置交换机使得pc1和pc2能正常通信
三、实验配置
sw1：
vlan batch 10 20 900
#
interface Vlanif10 给vlan10 的svi接口配置ip地址
ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
ip address 192.168.20.254 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 900
#
sw2：
vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
sw3：
vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20

四、实验验证
查看核心交换机的接口ip

测试pc1和pc2之间能否正常通信
