[经验分享] VLAN间路由之单臂路由

[复制链接]

2431

累计签到：1 天
连续签到：1 天

发表于 2016-2-22 09:31:07 | 显示全部楼层 |阅读模式

一、实验拓扑

二、实验要求

PC3属于vlan30，server属于vlan40
配置交换机和路由器，使得PC3和server能够通信

三、实验配置
R：
interface GigabitEthernet0/0/1.30
dot1q termination vid 30 配置接口封装类型
ip address 172.16.30.254 255.255.255.0
arp broadcast enable 开启ARP广播功能
#
interface GigabitEthernet0/0/1.40
dot1q termination vid 40
ip address 172.16.40.254 255.255.255.0
arp broadcast enable
sw4：
interface GigabitEthernet0/0/1
port link-type trunk 连接路由器的链路必须做trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 30
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 40

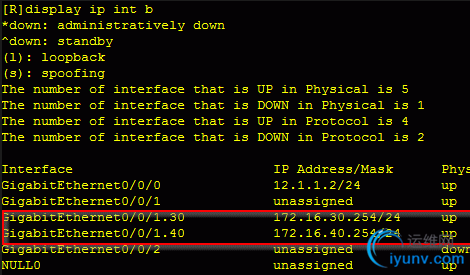

四、实验验证
