结合keepalived实现lvs的高可用群集故障自动转移

让4热

直上干活

dr1上keepalived的配置:

/etc/keepalived/keepalived.conf

global_defs {

                router_id LVS1          # 设置lvs的id，在一个网络内应该是唯一的

}

vrrp_sync_group test {           #设置vrrp组

        group {

        loadbalance

        }

}

vrrp_instance loadbalance {

        state MASTER       #设置lvs的状态，报错MASTER和BACKUP两种，必须大写

        interface eth0     #设置对外服务的接口

        lvs_sync_daemon_inteface eth0   #设置lvs监听的接口

        virtual_router_id 51                     #设置虚拟路由表示

        priority 180            #设置优先级，数值越大，优先级越高

        advert_int 1           #设置同步时间间隔

        authentication {                    #设置验证类型和密码

                auth_type PASS

                auth_pass 1111

                }

        virtual_ipaddress {

                192.168.56.200

        }

}

virtual_server 192.168.56.200 80 {

        delay_loop 6          #健康检查时间间隔

        lb_algo rr               #负载均衡调度算法

        lb_kind DR            #负载均衡转发规则

        #persistence_timeout 20  #设置会话保持时间，对bbs等很有用

        protocol TCP                #协议

        real_server 192.168.56.105 80 {

        weight 3                #设置权重

                TCP_CHECK {

                        connect_timeout 3

                        nb_get_retry 3

                        delay_before_retry 3

                        connect_port 80

                        }

                }

        real_server 192.168.56.106 80 {

                weight 3

                TCP_CHECK {

                        connect_timeout 3

                        nb_get_retry 3

                        delay_before_retry 3

                        connect_port 80

                }

        }

}

dr2上keepalived的配置

/etc/keepalived/keepalived.conf

global_defs {

        router_id LVS2

}

vrrp_sync_group test {

        group {

                loadbalance

        }

}

vrrp_instance loadbalance {

        state BACKUP

        interface eth0

        lvs_sync_daemon_inteface eth0

        virtual_router_id 51

        priority 150

        advert_int 1

        authentication {

                auth_type PASS

                        auth_pass 1111

                }

        virtual_ipaddress {

                192.168.56.200

        }

}

virtual_server 192.168.56.200 80 {

        delay_loop 6

        lb_algo rr

        lb_kind DR

        #persistence_timeout 20

        protocol TCP

        real_server 192.168.56.105 80 {

                weight 3

                TCP_CHECK {

                        connect_timeout 3

                        nb_get_retry 3

                        delay_before_retry 3

                        connect_port 80

                }

        }

        real_server 192.168.56.106 80 {

                weight 3

                TCP_CHECK {

                        connect_timeout 3

                        nb_get_retry 3

                        delay_before_retry 3

                        connect_port 80

                }

        }

}}

启动dr1上的keepalived

keepalived -f /etc/keepalived/keepalived.conf

查看信息

然后启动dr2上keepalived

keepalived -f /etc/keepalived/keepalived.conf

查看信息

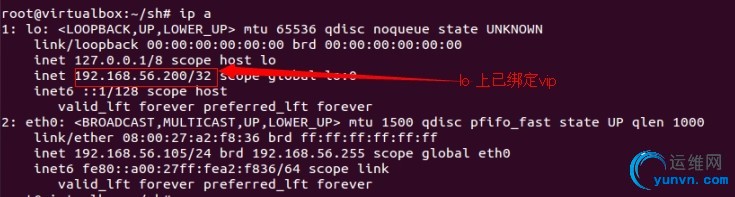

在realserver1与realserver2上分别执行下面的脚本

/home/lhb/sh/rs.sh

#!/bin/bash

vip=192.168.56.200

ifconfig lo:0 $vip netmask 255.255.255.255

route add -host $vip dev lo:0

route -n

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

#sysctl -p  #查看sysctl的配置变化，可不执行

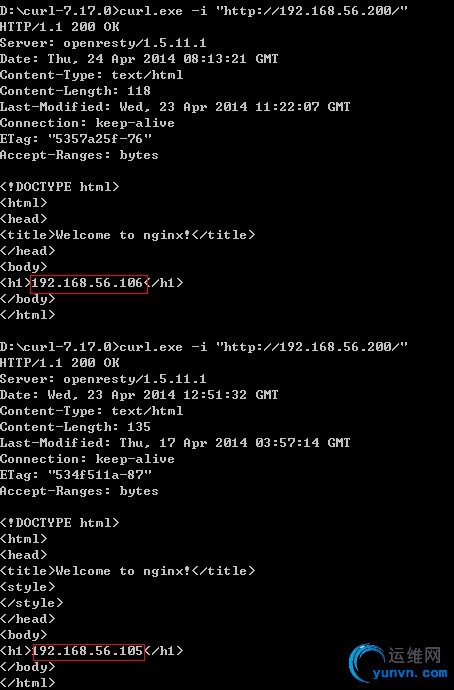

然后我们开一个客户端方位vip：

在dr1上执行ipvsadm -ln

然后我们在dr1上关闭keepalived

这是我们继续访问vip,访问正常如图所示:

访问正常，说明web业务没有停止：

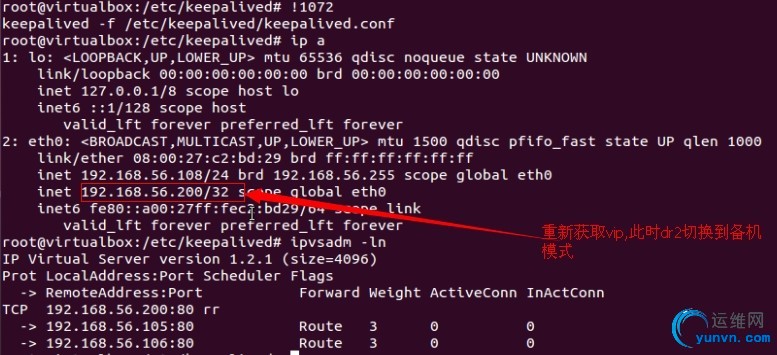

由此推断我们的dr2已经开始接管业务了.然后到dr2上看一下信息:

说明故障发生时，业务服务已经自动从dr1转移到dr2上了。

然后当我们的dr1修复好后，我们执行keepalived -f /etc/keepalived/keepalived.conf

此时访问vip,业务仍然正常访问.

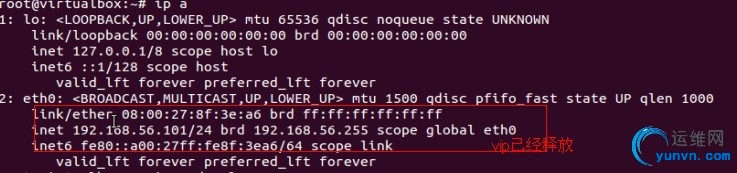

回到dr2上看信息

到此为止，keepalived实现lvs的故障在主备机自动切换已经展示完毕。
