ubuntu下lvs负载均衡dr模型shell脚本

让4热

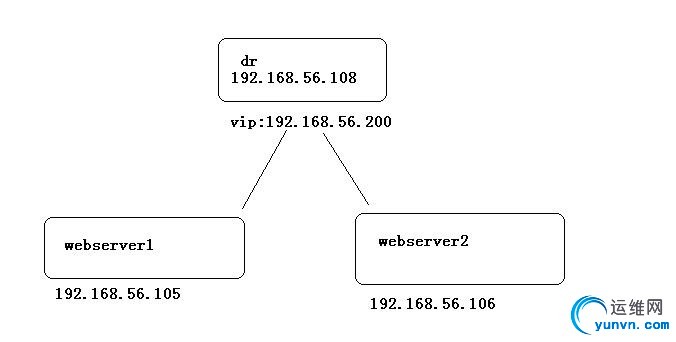

架构图很简单如此这般:

关于lvs的介绍网上到处都是，这里不再赘述

直接上干货

dr上安装lvs管理工具

apt-get install ipvsadm

linux 2.6.X内核默认集成了lvs模块 ,执行命令:

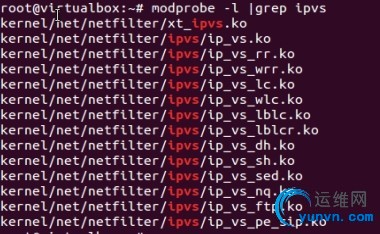

modprobe -l | grep ipvs

查看内核是否支持

lvs.sh

#!/usr/bin

vip=192.168.56.200

rip1=192.168.56.105

rip2=192.168.56.106

ifconfig eth0:0 $vip netmask 255.255.255.0 broadcast $vip

route add -host $vip dev eth0:0

route -n

ipvsadm -C

ipvsadm -A -t $vip:80 -s rr

ipvsadm -a -t $vip:80 -r $rip1:80 -g

ipvsadm -a -t $vip:80 -r $rip2:80 -g

ipvsadm -ln

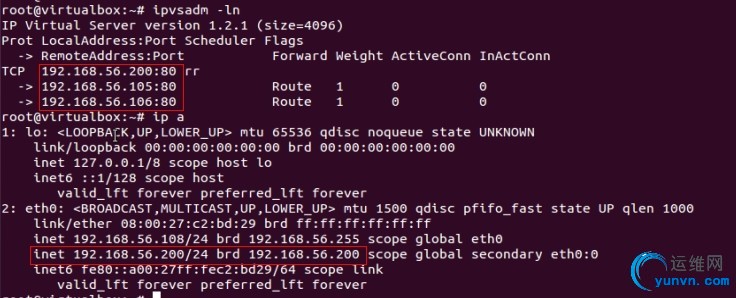

在192.168.56.108执行lvs.sh后

在webserver上 rs.sh

#!/bin/bash

vip=192.168.56.200

ifconfig lo:0 $vip netmask 255.255.255.255

route add -host $vip dev lo:0

route -n

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

#sysctl -p  #查看sysctl的配置变化，可不执行

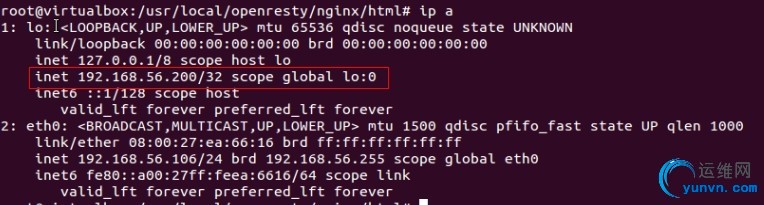

当在192.168.56.105和106上执行后可以看到下面结果,已经在lo网卡上绑定vip

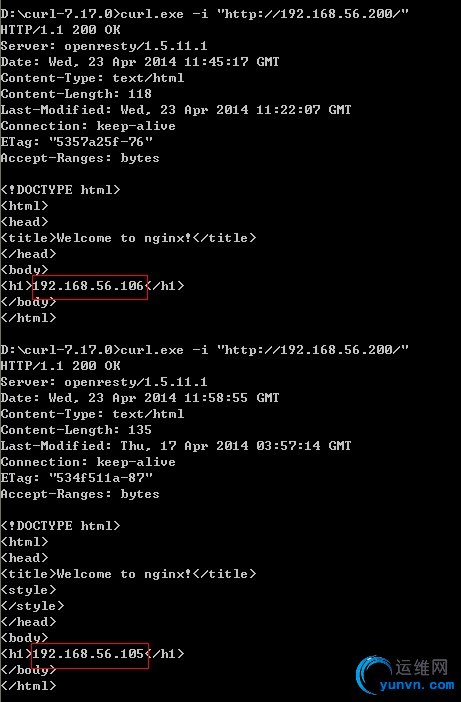

这然后我们开始访问这个vip:结果如图

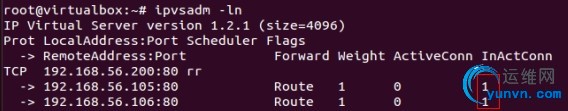

在dr上可以看到:

lvs配置起来很简单，有兴趣的朋友可以按照我的shell脚本根据自己的需要修改ip即可使用
