基于HAproxy的web动静分离及输出状态检测页面

4tret

一、简介

   HAProxy提供高可用性、负载均衡以及基于TCP和HTTP应用的代 理，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。HAProxy特别适用于那些负载特大的web站点，这些站点通常又需要会话保持或七层处理。HAProxy运行在当前的硬件上，完全可以支持数以万计的并发连接。并且它的运行模式使得它可以很简单安全的整合进您当前的架构中， 同时可以保护你的web服务器不被暴露到网络上。

    HAProxy实现了一种事件驱动, 单一进程模型，此模型支持非常大的并发连接数。多进程或多线程模型受内存限制 、系统调度器限制以及无处不在的锁限制，很少能处理数千并发连接。事件驱动模型因为在有更好的资源和时间管理的用户端(User-Space) 实现所有这些任务，所以没有这些问题。此模型的弊端是，在多核系统上，这些程序通常扩展性较差。这就是为什么他们必须进行优化以 使每个CPU时间片(Cycle)做更多的工作。

    HAProxy是免费、极速且可靠的用于为TCP和基于HTTP应用程序提供高可用、负载均衡和代理服务的解决方案，尤其适用于高负载且需要持久连接或7层处理机制的web站点。

二、安装配置

1.拓扑图

   说明：1.由于测试环境虚拟机有限，此处将静态页面和图片放在了一台机器上

         2.由于测试环境虚拟机有限，此处动态页面和静态页面各提供一台机器，不考虑单点故障

         3.用户看到的服务器为HAproxy对外提供的ip地址，看不到后面的各服务器组

         4.此处不涉及php页面与数据库的交互内容

2.ip地址规划

功用	ip地址	安装软件	操作系统
反向代理服务器	192.168.1.201	Haproxy	centos6.5
静态页面服务器	192.168.1.202	httpd	centos6.5
动态页面服务器	192.168.1.203	httpd、php	centos6.5

3.安装配置HAproxy

       ①、安装

           HAproxy可以通过yum源安装也可以通过源码编译安装，经查看得知yum源中提供的1.4.24版本，而官方提供的为1.4.25版本，所有本次我们通过yum来进行安装

[iyunv@node1 ~]# yum install  haproxy -y

        ②、启动配置文件选项

[iyunv@node1 ~]# vi /etc/rsyslog.conf

启用一下两行

$ModLoad imudp

$UDPServerRun 514

添加以下一行

local2.*                       /var/log/haproxy.log

       将rsyslog日志文件系统重启

       ③、配置动静分离

#---------------------------------------------------------------------

# Example configuration for a possible web application.  See the

# full configuration options online.

#

#   http://haproxy.1wt.eu/download/1.4/doc/configuration.txt

#

#---------------------------------------------------------------------

#---------------------------------------------------------------------

# Global settings

#---------------------------------------------------------------------

global

    # to have these messages end up in /var/log/haproxy.log you will

    # need to:

    #

    # 1) configure syslog to accept network log events.  This is done

    #    by adding the '-r' option to the SYSLOGD_OPTIONS in

    #    /etc/sysconfig/syslog

    #

    # 2) configure local2 events to go to the /var/log/haproxy.log

    #   file. A line like the following can be added to

    #   /etc/sysconfig/syslog

    #

    #    local2.*                       /var/log/haproxy.log

    #

    log         127.0.0.1 local2

    chroot      /var/lib/haproxy

    pidfile     /var/run/haproxy.pid

    maxconn     4000

    user        haproxy

    group       haproxy

    daemon

    # turn on stats unix socket

    stats socket /var/lib/haproxy/stats

#---------------------------------------------------------------------

# common defaults that all the 'listen' and 'backend' sections will

# use if not designated in their block

#---------------------------------------------------------------------

defaults

    mode                    http

    log                     global

    option                  httplog

    option                  dontlognull

    option http-server-close

    option forwardfor       except 127.0.0.0/8

    option                  redispatch

    retries                 3

    timeout http-request    10s

    timeout queue           1m

    timeout connect         10s

    timeout client          1m

    timeout server          1m

    timeout http-keep-alive 10s

    timeout check           10s

    maxconn                 3000

#---------------------------------------------------------------------

# main frontend which proxys to the backends

#---------------------------------------------------------------------

frontend  main *:80

    acl url_static       path_beg       -i /static /images /javascript /stylesheets

    acl url_static       path_end       -i .jpg .gif .png .css .js .html

    acl host_static  hdr_beg(host)  -i img. video. download. ftp. imgs.

    use_backend static          if url_static

    default_backend             app

#---------------------------------------------------------------------

# static backend for serving up images, stylesheets and such

#---------------------------------------------------------------------

backend static

    balance     roundrobin

    server      static 192.168.1.202:80 check maxconn 2000

#---------------------------------------------------------------------

# round robin balancing between the various backends

#---------------------------------------------------------------------

backend app

    balance     roundrobin

    server  app1 192.168.1.203:80    check maxconn 200

       ④、准备静态页面与动态页面

静态页面

[iyunv@node2 ~]# vi /var/www/html/index.html

hello,wangfeng7399

       动态页

[iyunv@node3 ~]# yum install -y php httpd

[iyunv@node3 html]# vi index.php

<?php

        phpinfo();

?>

~

       ⑤、测试

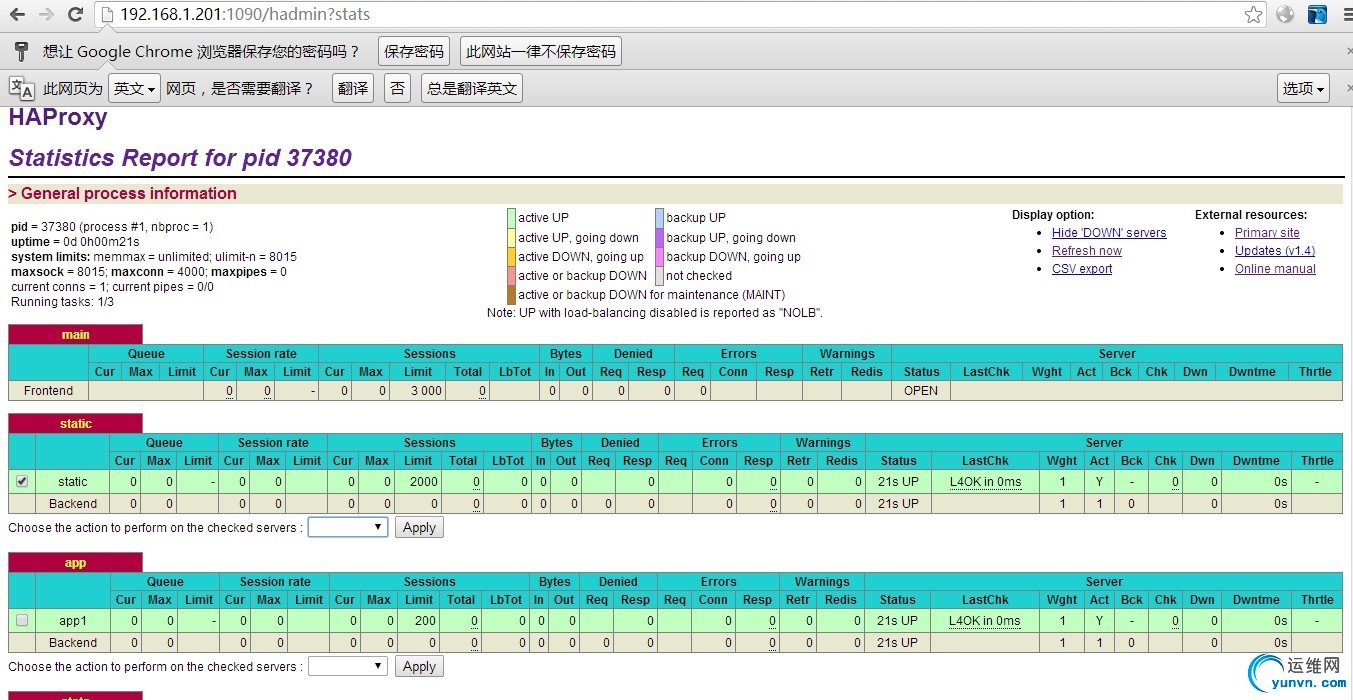

   ⑥、启动状态输出页面，在配置文件添加如下行

listen stats

    mode http

    bind *:1090

    stats enable

    stats hide-version

    stats uri     /hadmin?stats

    stats realm   Haproxy\ Statistics

    stats auth    admin:admin

    stats admin if TRUE

   重新载入服务

   大功告成 ，由于本人水平有限，可能有错误，请各位大牛匹配指正
