华为多臂路由配置

2132323

CLIENT1属于vlan10
CLIENT2属于vlan20
接下来看LSW1的配置
首先
vlan batch 10 20 100 to 101  #创建需要使用的所有vlan
[Huawei-Ethernet0/0/4]dis this             #连接CLIENT1的4口
#
interface Ethernet0/0/4
port hybrid pvid vlan 10                       #这里使用hybird接口，且PVID为vlan 10，端口接收数据时会打上
                                                                   vlan 10的标签
port hybrid untagged vlan 10 20 100     #这里配置此端口发送带vlan 10,20,100标签的数据时，剥掉标签
                                                                      发送
#

[Huawei-Ethernet0/0/6]di this
#
interface Ethernet0/0/6                       #这里的配置与4口差不多
port hybrid pvid vlan 20
port hybrid untagged vlan 10 20 101
#

[Huawei-GigabitEthernet0/0/1]dis this
#
interface GigabitEthernet0/0/1               #连接路由器的1口
port link-type trunk                                 #端口类型trunk
port trunk pvid vlan 100                        #端口PVID100，接收时打上vlan100的标签
port trunk allow-pass vlan 2 to 4094    #允许所有vlan通过
#

[Huawei-GigabitEthernet0/0/2]dis this
#
interface GigabitEthernet0/0/2           #连接路由器的2口，与1口类似
port link-type trunk
port trunk pvid vlan 101
port trunk allow-pass vlan 2 to 4094
#

#
interface Vlanif10                                                          #vlan10下的网关
ip address 192.168.10.254 255.255.255.0
dhcp select interface                                                  #vlan 10的dhcp配置
#
interface Vlanif20                                                         #vlan 20下的网关
ip address 192.168.20.254 255.255.255.0
dhcp select interface
#
interface Vlanif100
ip address 192.168.100.254 255.255.255.0
#
interface Vlanif101
ip address 192.168.101.254 255.255.255.0
#

#                                                                                  #静态路由
ip route-static 0.0.0.0 0.0.0.0 192.168.100.1
ip route-static 0.0.0.0 0.0.0.0 192.168.101.1
ip route-static 192.168.10.0 255.255.255.0 Ethernet0/0/4
ip route-static 192.168.20.0 255.255.255.0 Ethernet0/0/6
#

AR1上只做了如下设置
#
interface GigabitEthernet0/0/0
ip address 192.168.100.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.101.1 255.255.255.0
#

#
ip route-static 192.168.10.0 255.255.255.0 192.168.100.254
ip route-static 192.168.20.0 255.255.255.0 192.168.101.254
#

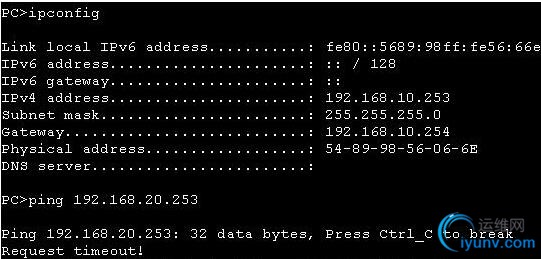

在client1上面pingclient2

要特别注意hybird接口的使用
