虚拟化Xen的高级应用

olop

本文将通过virt-manager和virt-viewer来再次讲解如何创建Xen的虚拟机，后面将会讲到如何动态添加磁盘和网卡，已经虚拟机如何实现水平迁移    首先补充一下xm管理的常用命令
    vm save:将内存中的文件加载到磁盘中
    vm restor：将磁盘中的文件加载到内存中
    vm pause：暂停一个xen虚拟机
    vm unpause：启动一个暂停的虚拟机
    vm destroy：强制关闭一个正在运行中的虚拟机，相当于直接拔电源
    vm delete：删除一个虚拟机
    vm top:查看当前运行中的虚拟机的状态，与top命令近似
    vm list：列出当前所有的虚拟机
一、通过virt-manager来创建虚拟机

    1.安装，由于RedHat官方提供的virt-manager不能驱动xen，故需要安装centos官方提供的libvirt包

1 2	[iyunv@node1 ~]# yum install libvirt -y [iyunv@node1 ~]# yum install virt-manager -y

    2.启动

1 2	[iyunv@node1 ~]# service libvirtd start [iyunv@node1 ~]# virt-manager &

    3.查看原来的安装的系统


    可以看到原来安装的centos6可以看到，使用Open便可以打开centos6的界面

    4.安装新的虚拟机


    半虚拟化状态只能基于网络安装，而全虚拟化可以基于ISO和--pxe安装，


在虚拟机中开启全虚拟化
输入安装书的ip地址，安装树的设置请看前文

设置内存大小和cpu的个数

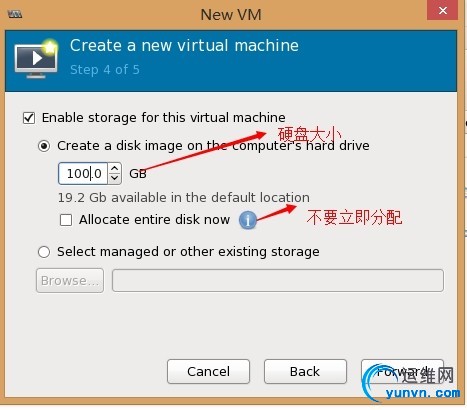

设置硬盘的大小

一些摘要信息

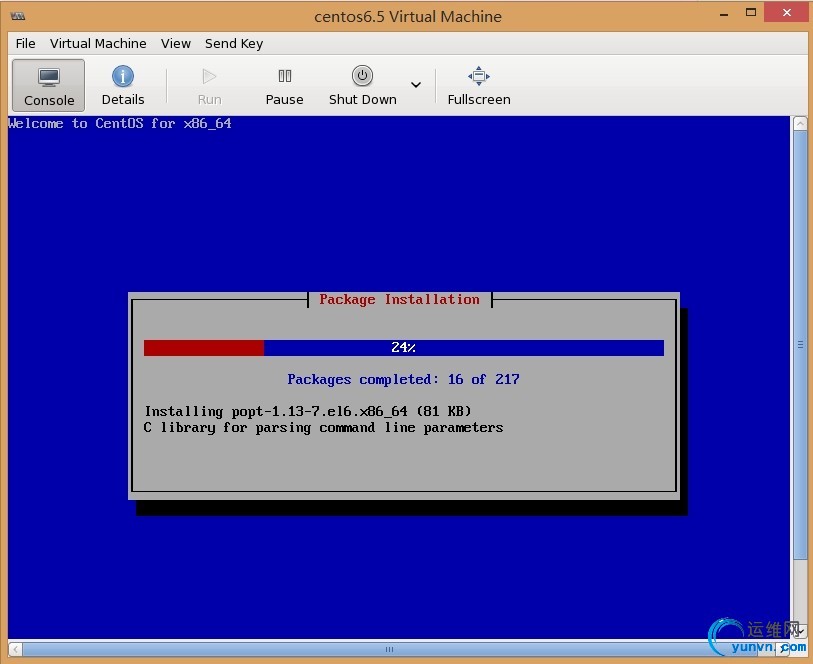

开始安装，安装过程通前文一样

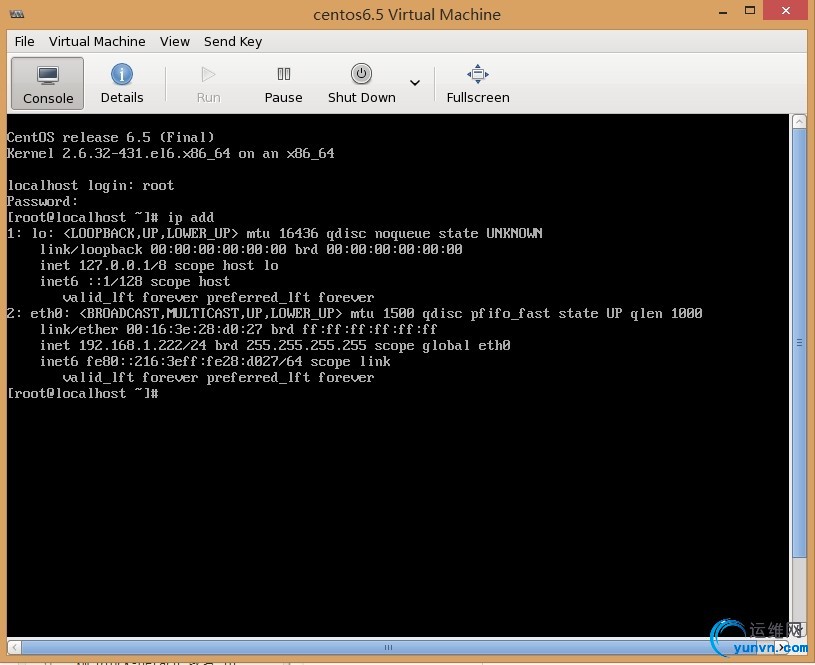

    5.登陆成功

    6.通过命令查看

1 2 3 4 5

[iyunv@node1 ~]# xm list Name                                        ID   Mem VCPUs      State   Time(s) Domain-0                                     0   512     2     r-----   3673.3 centos6                                      9   512     1     -b----     49.6 centos6.5                                   10   512     1     r-----    225.4

二、通过virt-install安装虚拟机
    1.安装vier-viewer，virt-install依赖以vier-viewer

1	[iyunv@node1 ~]# yum install -y virt-viewer

    2.安装虚拟机，为了便于观察本次还是在vnc中安装，

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

创建磁盘，本处使用dd创建，也可以在创建虚拟机的时候创建磁盘     [iyunv@node1 ~]# virt-install -n rhel6 -r 512 --vcpus=1 -l http://192.168.1.201/centos6 --disk path=/xen/vm/rhel6.img --network bridge=br0     virt-install命令解释：       -n NAME, --name=NAME    //虚拟机的名称       -r MEMORY, --ram=MEMORY  //虚拟机的内存       --vcpus=VCPUS       //cpu的个数，格式如下                         --vcpus 5                         --vcpus 5,maxcpus=10                         --vcpus sockets=2,cores=4,threads=2        -c CDROM, --cdrom=CDROM   //通过光驱安装        -l LOCATION, --location=LOCATION  //通过网路安装        --pxe               //通过pxe安装，只能在全虚拟化时使用        --os-type=DISTRO_TYPE   //发行版类型        --os-variant=DISTRO_VARIANT   //发行版本，如“rhel6”“windows2003”等        --disk=DISKOPTS    //磁盘映像，格式如下.                         --disk path=/my/existing/disk                         --disk path=/my/new/disk,size=5 (in gigabytes)                         --disk vol=poolname:volname,device=cdrom,bus=scsi,...        -w NETWORK, --network=NETWORK //网络类型，格式如下                         --network bridge=mybr0                         --network network=my_libvirt_virtual_net                         --network network=mynet,model=virtio,mac=00:11...

    3.开始安装

    4.安装完成，登陆成功

    5.通过命令行查看

1 2 3 4 5 6

[iyunv@node1 ~]# xm list Name                                        ID   Mem VCPUs      State   Time(s) Domain-0                                     0   485     2     r-----   4978.6 centos6                                      9   512     1     -b----     55.0 centos6.5                                   11   512     1     -b----     31.2 rhel6                                       12   512     1     -b----    627.6

    6.通过virt-manager查看


三、动态添加设备
    1.动态添加磁盘

1 2 3 4 5 6 7 8 9 10 11 12 13

创建硬盘 [iyunv@node1 ~]# qemu-img create -f qcow2 -o size=20G,preallocation="metadata"  /xen/vm/test.img 添加到centos6.5中 [iyunv@node1 ~]# xm blcok-attach centos6.5 file://xen/vm/test.img xvdb w [iyunv@node1 ~]# xm block-list centos6.5 Vdev  BE handle state evt-ch ring-ref BE-path 51712  0    0     4      10     8     /local/domain/0/backend/vbd/11/51712   51728  0    0     4      12     857   /local/domain/0/backend/vbd/11/51728   删除设备 [iyunv@node1 ~]# xm block-detach centos6.5 51728 [iyunv@node1 ~]# xm block-list centos6.5 Vdev  BE handle state evt-ch ring-ref BE-path 51712  0    0     4      10     8     /local/domain/0/backend/vbd/11/51712

    2.添加网络设备，与添加磁盘相似
    更多命令请查考xm --help

四、虚拟机的动态迁移
     当前运行状态

1 2 3 4 5 6 7

[iyunv@node1 ~]# xm list Name                                        ID   Mem VCPUs      State   Time(s) Domain-0                                     0   493     2     r-----     88.3 centos6                                      2   512     1     -b----      0.0 [iyunv@node2 ~]# xm list Name                                        ID   Mem VCPUs      State   Time(s) Domain-0                                     0   493     2     r-----     81.4

    1.修改配置文件，两台机器的配置相同

1 2 3 4 5 6 7 8 9 10

[iyunv@node1 ~]# grep xend-relocation /etc/xen/xend-config.sxp |grep -v "#" (xend-relocation-server yes) (xend-relocation-port 8002) (xend-relocation-address '') (xend-relocation-hosts-allow '') [iyunv@node2 ~]# grep xend-relocation /etc/xen/xend-config.sxp |grep -v "#" (xend-relocation-server yes) (xend-relocation-port 8002) (xend-relocation-address '') (xend-relocation-hosts-allow '')

    2.为磁盘映像文件准备共享存储，本处使用的为nfs，也可以基于别的机制做，关于nfs的详细使用，请参照本人博文http://wangfeng7399.blog./3518031/1383400

1 2 3 4

[iyunv@node1 ~]# vi /etc/exports /xen/vm 192.168.1.0/24(rw,no_root_squash) [iyunv@node1 ~]# service nfs restart [iyunv@node2 ~]# mount -t nfs 192.168.1.201:/xen/vm/ /xen/vm/

    3.为了确保实验的可用性，我们在虚拟机上创建一个文件，退出虚拟机的命令为ctrl+]

1	[iyunv@localhost ~]# echo "wangfeng7399" >> test.txt

    4.迁移虚拟机

1	[iyunv@node1 ~]# xm migrate -l centos6 192.168.1.202

    5.在迁移的过程中，我们一直对虚拟机做ping操作


    可以看到我们的ping操作中间没有断过

    6.查看虚拟机运行状态

1 2 3 4 5 6 7

[iyunv@node2 ~]# xm list Name                                        ID   Mem VCPUs      State   Time(s) Domain-0                                     0   496     2     r-----     72.4 centos6                                      1   512     1     -b----      0.0 [iyunv@node1 ~]# xm list Name                                        ID   Mem VCPUs      State   Time(s) Domain-0                                     0   493     2     r-----     80.6

    7.查看我们先前创建的文件

1 2	[iyunv@localhost ~]# cat test.txt wangfeng7399

    可以看到我们创建的文件也都在，这证明在不间断业务的前提下，对虚拟机做实时动态迁移是成功的，后期的改进方法，如果能够实时监测物理机的状态，在发现物理机出现故障的情况下，能够触发脚本对虚拟机做实时动态迁移将会更加完美！
