keepalived高可用web

nhmj

----------------------------------
一、前言
二、环境
三、Keepalived体系架构
四、安装Keepalived
五、案例配置
----------------------------------

一、前言
   keepalived是一个类似于layer3,4&5交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并将有故障的web服务器从系统中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的web服务器。
二、环境
系统：CentOS6.4 32位
软件包：keepalived-1.2.1.tar.gz
Keepalived官网：http://www.keepalived.org/
三、Keepalived体系架构

1）WatchDog 负责监控checkers和VRRP进程的状况。
2）Checkers 负责真实服务器的健康检查healthchecking，是keepalived最主要的功能。换句话说—可以没有VRRP Stack,但健康检查healthchecking是一定要有的。
3）VRRP Stack负责负载均衡器之间失败切换FailOver。如果只用一个负载均衡器，则VRRP不是必须的。
4) IPVS wrapper 用来发送设定的规则到内核ipvs代码。
5) Netlink Reflector 用来设定 vrrp 的vip地址等。

四、安装Keepalived

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

# yum groupinstall "Additional Development"         //安装开发工具 # yum groupinstall "Development tools" # tar -zxvf keepalived-1.2.1.tar.gz -C /usr/local/src/ # cd /usr/local/src/keepalived-1.2.1 # ./cnfigure Keepalived configuration ------------------------ Keepalived version       : 1.2.1 Compiler                 : gcc Compiler flags           : -g -O2 Extra Lib                : -lpopt -lssl -lcrypto Use IPVS Framework       : No    //配置出现错误 IPVS sync daemon support : No Use VRRP Framework       : Yes Use Debug flags          : No 解决方法： # yum install kernel-devel ipvsadm # ln -s /usr/src/kernels/2.6.32-358.el6.i686/ /usr/src/linux # ./cnfigure                    //再次配置环境 # make                          //编译 # make install                  //安装 # cd /usr/local/etc             //keepalived默认安装路径 # ll drwxr-xr-x. 3 root root 4096 May 24 00:37 keepalived drwxr-xr-x. 3 root root 4096 May 24 00:29 rc.d drwxr-xr-x. 2 root root 4096 May 24 00:29 sysconfig    配置以系统方式service启动 # cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/ # cp /usr/local/etc/sysconfig/keepalived  /etc/sysconfig/ # mkdir /etc/keepalived # cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/ # cp /usr/local/sbin/keepalived /usr/sbin/ # service keepalived start Starting keepalived:                                       [  OK  ] # ps aux |grep keepalived root      4809  0.0  0.0   6480   764 ?        Ss   00:51   0:00 keepalived -D root      4811  0.2  0.1   6536  1788 ?        S    00:51   0:00 keepalived -D root      4812  0.1  0.1   6536  1192 ?        S    00:51   0:00 keepalived -D root      4819  0.0  0.0   4356   756 pts/0    S+   00:52   0:00 grep keepalived

五、案例配置
案例简介：
两台服务器实现高可用web，每台服务器均一张网卡。
（1）前端：当任一服务器的网卡宕掉后，web服务切换到另一web服务器。
（2）后端：当任一服务器的web服务宕掉后，web服务切换到另一web服务器。
1.拓扑图：


IP规划：
MASTER：
eth0:192.168.2.20/24
BACKUP:
eth0:192.168.2.30/24
VIP:192.168.2.10/24
2.MASTER配置:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

# cat /etc/keepalived/keepalived.conf  //keepalived主配置文档 #guration File for keepalived #global define global_defs {         router_id Haweb_1         } vrrp_sync_group VGM {         group {         VI_HA         } } vrrp_script chk_http_port {     script "killall -0 httpd"        #script "/tcp/127.0.0.1/80" interval 1 } # vvrp_instance define # vrrp_instance VI_HA {         state MASTER         interface eth1         lvs_sync_daemon_inteface eth1         virtual_router_id 51         priority 100         advert_int 5         authentication {             auth_type PASS             auth_pass 123456         }     track_script {         chk_http_port }     virtual_ipaddress {             192.168.2.10/24 dev eth1         } } 安装web服务器： # yum install httpd # service httpd start # cd /var/www/html/ # echo "This is Master web.">index.html # service keepalived start                //启动keepalived # tail -f /var/log/messages              //查看日志状态 May 24 23:32:25 localhost Keepalived_vrrp: VRRP_Group(VGM) Syncing instances to MASTER state

3.BACKUP配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

# cat /etc/keepalived/keepalived.conf #guration File for keepalived #global define global_defs {         router_id Haweb_1         } vrrp_sync_group VGM {         group {         VI_HA         } } vrrp_script chk_http_port {     script "killall -0 httpd" #       script "/tcp/127.0.0.1/80" interval 1 } # vvrp_instance define # vrrp_instance VI_HA {         state BACKUP         interface eth2         lvs_sync_daemon_inteface eth2         virtual_router_id 51         priority 90         advert_int 5         authentication {             auth_type PASS             auth_pass 123456         }     track_script {         chk_http_port }     virtual_ipaddress {             192.168.2.10/24 dev eth2         } } 安装web服务器： # yum install httpd # service httpd start # cd /var/www/html/ # echo "This is Backup web.">index.html # service keepalived start # tail -f /var/log/messages May 24 23:40:33 localhost Keepalived_vrrp: VRRP_Instance(VI_HA) Entering BACKUP STATE

4.测试
（1）前端master服务器的网卡宕掉

1 2 3 4 5 6 7

# ip addr                //master端，查看IP绑定。 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 1000     link/ether 00:0c:29:08:52:3f brd ff:ff:ff:ff:ff:ff     inet 192.168.2.20/24 brd 192.168.2.255 scope global eth0     inet 192.168.2.10/24 scope global secondary eth0     inet6 fe80::20c:29ff:fe08:523f/64 scope link        valid_lft forever preferred_lft forever

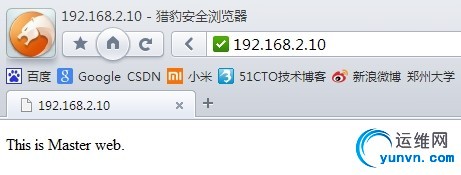

浏览器访问VIP  http://192.168.2.10

1 2 3 4 5 6 7 8

# ifconfig eth1 down        //模拟master端网卡宕掉（模拟后请再次打开） # ip addr                   //backup端，查看IP绑定。 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 1000     link/ether 00:0c:29:6c:f9:45 brd ff:ff:ff:ff:ff:ff     inet 192.168.2.30/24 brd 192.168.2.255 scope global eth0     inet 192.168.2.10/24 scope global secondary eth0     inet6 fe80::20c:29ff:fe6c:f945/64 scope link        valid_lft forever preferred_lft forever

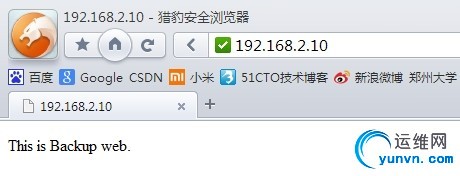

刷新页面：

（2）后端web服务宕掉

1 2 3 4 5 6 7

# ip addr                   //master端，查看IP绑定。 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 1000     link/ether 00:0c:29:08:52:3f brd ff:ff:ff:ff:ff:ff     inet 192.168.2.20/24 brd 192.168.2.255 scope global eth0     inet 192.168.2.10/24 scope global secondary eth0     inet6 fe80::20c:29ff:fe08:523f/64 scope link        valid_lft forever preferred_lft forever

浏览器访问VIP  http://192.168.2.10

1 2 3 4 5 6 7 8 9

# service httpd stop         //模拟master端web服务宕掉 Stopping httpd:                            [  OK  ]       # ip addr                   //backup端，查看IP绑定。 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 1000     link/ether 00:0c:29:6c:f9:45 brd ff:ff:ff:ff:ff:ff     inet 192.168.2.30/24 brd 192.168.2.255 scope global eth0     inet 192.168.2.10/24 scope global secondary eth0     inet6 fe80::20c:29ff:fe6c:f945/64 scope link        valid_lft forever preferred_lft forever

刷新页面：

案例总结：
1) 当停止MASTER的网卡或web服务时，由BACKUP接管VIP，提供WEB服务。
2) 当停止BACKUP的网卡或web服务时，由MASTER接管VIP，提供WEB服务。
3）从上可以看出故障切换是由keepalived进程的存活而产生的IP飘移。

ps:关于Keepalived抢占问题如何优化？
两台服务器组成高可用集群，分别处于Master与Backup状态，当Master出现故障时由Backup来接管
所有任务，那么当Master恢复时，Master会抢回所有权。虽然是高可用，但是对客户来说，来回的切换是比较烦恼的事。 如何让master状态的主机挂掉后不抢占的办法：可将两服务器均设成backup状态是因为nopreempt(不抢占)只支持backup模式，而让哪一台backup成为master，这个由优先级priority为决定。
