配置静态LACP模式链路聚合示例

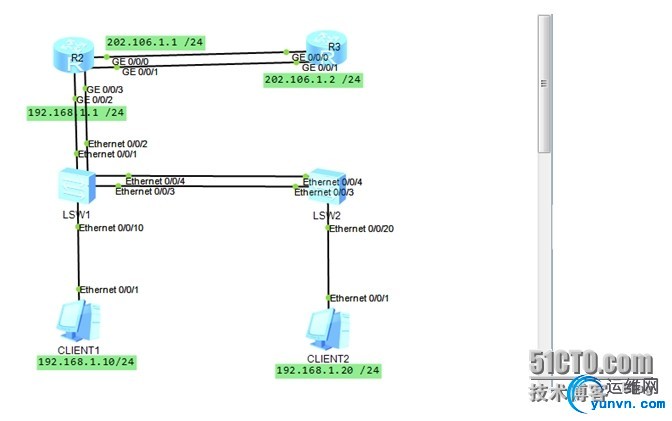

配置思路

采用如下的思路配置静态LACP模式链路聚合：

ü 在华为设备上创建Eth-Trunk，配置Eth-Trunk为静态LACP模式。

ü 将成员接口加入Eth-Trunk。

ü 配置系统优先级确定主动端。

ü 配置活动接口上限阈值。

ü 配置接口优先级确定活动链路

配置步骤

创建编号为1的Eth-Trunk，配置它的工作模式为静态LACP模式

# 配置R2（端口g0/0/0、g0/0/1)

<Huawei>system view
[Huawei]sysname R2
[R2]interface Eth-Trunk 1
[R2-Eth-Trunk1]mode lacp-static  //lacp链路捆绑
[R2-Eth-Trunk1]ip address 202.106.1.1 24
[R2-Eth-Trunk1]quit

# 将端口GE0/0/0、GE0/0/1加入到Eth-Trunk 1中。

[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]eth-trunk 1
[R2-GigabitEthernet0/0/1]quit

[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]eth-trunk 1
[R2-GigabitEthernet0/0/0]quit

# 在R2上配置系统优先级为100，使其成为LACP主动端

[R2]lacp priority 100

# 在R2上配置活动接口上限阈值M为2

[R2]interface Eth-Trunk 1
[R2-Eth-Trunk1]max active-linknumber  2
[R2-Eth-Trunk1]quit

# 配置R3
<Huawei>system view
[Huawei]sysname R3
[R3]interface Eth-Trunk 1
[R3-Eth-Trunk1]mode lacp-static
[R3-Eth-Trunk1]ip address 202.106.1.2 24
[R3-Eth-Trunk1]quit

# 将端口GE0/0/0、GE0/0/1加入到Eth-Trunk 1中。

[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]eth-trunk 1
[R3-GigabitEthernet0/0/0]quit

[R3]interface g0/0/1
[R3-GigabitEthernet0/0/1]eth-trunk 1
[R3-GigabitEthernet0/0/1]quit

#在R3上指局域网的路径
[R3]ip route-static 0.0.0.0 0.0.0.0 202.106.1.1
检查配置结果
[R2]display eth-trunk 1

[R3]display eth-trunk 1

验证两路由器之间的通信

R2和R3的Eth-Trunk接口能够互相Ping通。

[R2]ping 202.106.1.1

  PING 202.106.1.1: 56  data bytes, press CTRL_C to break

    Reply from 202.106.1.1: bytes=56 Sequence=1 ttl=255 time=50 ms

    Reply from 202.106.1.1: bytes=56 Sequence=2 ttl=255 time=30 ms

    Reply from 202.106.1.1: bytes=56 Sequence=3 ttl=255 time=30 ms

    Reply from 202.106.1.1: bytes=56 Sequence=4 ttl=255 time=1 ms

    Reply from 202.106.1.1: bytes=56 Sequence=5 ttl=255 time=10 ms

  --- 202.106.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/24/50 ms

# 配置R2 (端口g0/0/2、g0/0/3)
[R2]interface Eth-Trunk 2
[R2-Eth-Trunk2]mode lacp-static
[R2-Eth-Trunk2]ip address 192.168.1.1 24
[R2-Eth-Trunk2]quit

# 将端口GE0/0/2、GE0/0/3加入到Eth-Trunk 2中。

[R2]interface g0/0/2
[R2-GigabitEthernet0/0/2]eth-trunk 2
[R2-GigabitEthernet0/0/2]quit

[R2]interface g0/0/3
[R2-GigabitEthernet0/0/3]eth-trunk 2
[R2-GigabitEthernet0/0/3]quit

在R2上配置动态NAT
[R2]acl number 2000
[R2-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[R2-acl-basic-2000]rule deny
[R2-acl-basic-2000]quit
[R2]nat address-group 1 202.106.1.3 202.106.1.10
[R2]interface Eth-Trunk 1
[R2-Eth-Trunk1]nat outbound 2000 address-group 1 no-pat
[R2-Eth-Trunk1]quit
在R3上配置回程路由
[R3]ip route-static 192.168.1.0 255.255.255.0 202.106.1.1

# 配置LSW1 （端口e0/0/1、e0/0/2）
[Huawei]sysname SW1
[SW1]interface Eth-Trunk 2
[SW1-Eth-Trunk2]mode lacp-static
[SW1-Eth-Trunk2]quit

#将端口e0/0/1、e0/0/2加入到eth-trunk 2
[SW1]interface e0/0/1
[SW1-Ethernet0/0/1]eth-trunk 2
[SW1-Ethernet0/0/1]quit

[SW1]interface e0/0/2
[SW1-Ethernet0/0/2]eth-trunk 2
[SW1-Ethernet0/0/2]quit

# 在LSW1上配置系统优先级为100，使其成为LACP主动端

[SW1]lacp priority 100
# 配置LSW1
[SW1]interface Eth-Trunk 3
[SW1-Eth-Trunk2]mode lacp-static
[SW1-Eth-Trunk2]quit

# 在LSW1上配置活动接口上限阈值M为2

[SW1]interface Eth-Trunk 3
[SW1-Eth-Trunk3]max active-linknumber 2
[SW1-Eth-Trunk3]quit

#将端口e0/0/3、e0/0/4加入到eth-trunk 3
[SW1]interface e0/0/3
[SW1-Ethernet0/0/3]eth-trunk 3
[SW1-Ethernet0/0/3]quit

[SW1]interface e0/0/4
[SW1-Ethernet0/0/4]eth-trunk 3
[SW1-Ethernet0/0/4]quit
# 配置LSW12
<Huawei>system-view
[Huawei]sysname SW2
[SW2]interface Eth-Trunk 3
[SW2-Eth-Trunk3]mode lacp-static
[SW2-Eth-Trunk3]quit

#将端口e0/0/3、e0/0/4加入到eth-trunk 2
[SW2]interface e0/0/3
[SW2-Ethernet0/0/3]eth-trunk 3
[SW2-Ethernet0/0/3]quit

[SW2]interface e0/0/4
[SW2-Ethernet0/0/4]eth-trunk 3
[SW2-Ethernet0/0/4]quit

#给PC配IP


验证

用PC1验证

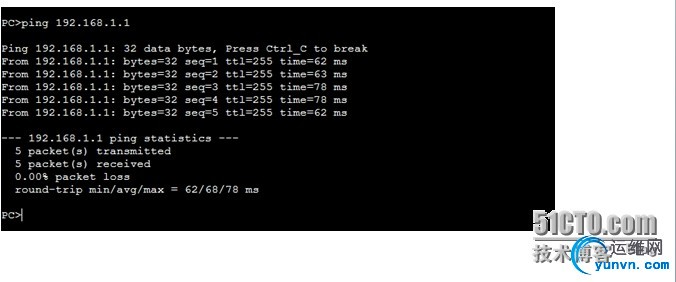

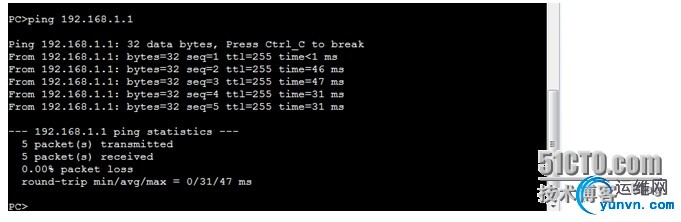

Ping 网关

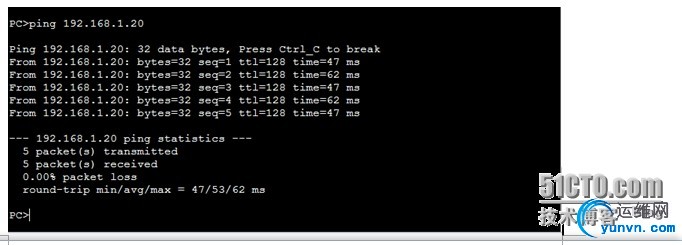

PingPC2

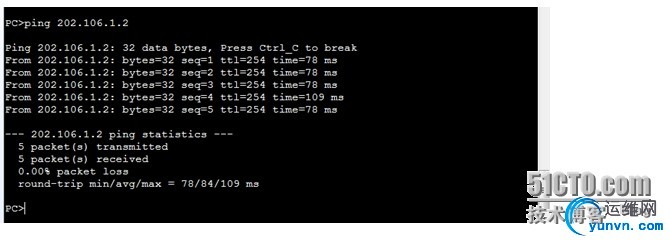

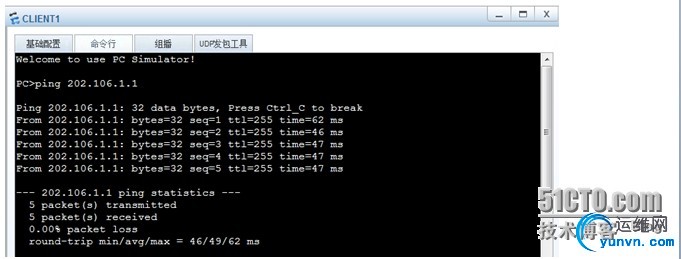

ping远端路由


用PC2验证

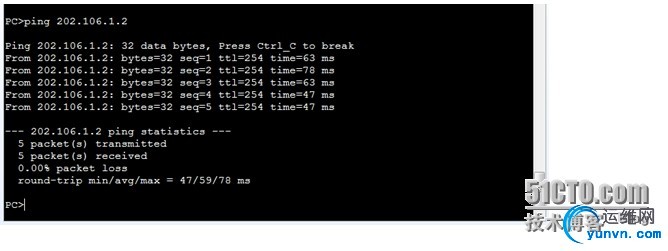

Ping 远端路由
