三层交换的HSRP与VRRP

oiuy

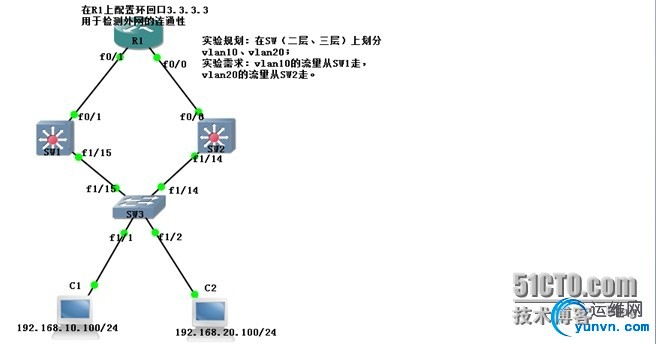

实验拓扑

实验要求为vlan10的流量从SW1走，并且使用HSRP；vlan20的流量从SW2走并且使用VRRP时，实验步骤如下：
实验步骤

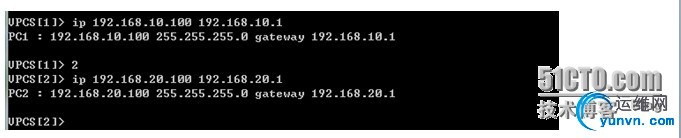

1、配置IP

SW1>enable
SW1#configure terminal
SW1(config)#int fa0/1
SW1(config-if)#ip address 192.168.11.1 255.255.255.0
SW1(config-if)#no shut

SW2>enable
SW2#configure terminal
SW2(config)#int fa0/0
SW2(config-if)#ip address 192.168.12.2 255.255.255.0
SW2(config-if)#no shut

R1>enable
R1#configure terminal
R1(config)#int fa0/1
R1(config-if)#ip address 192.168.11.2 255.255.255.0
R1(config-if)#no shut
R1(config-if)#int fa0/0
R1(config-if)#ip address 192.168.12.1 255.255.255.0
R1(config-if)#no shut

R1(config)#interface loopback 0
R1(config-if)#ip address 3.3.3.3 255.255.255.255
R1(config-if)#no shut

2、划VLAN
SW1(vlan)#vlan 10 name 10
VLAN 10 added:
    Name: 10
SW1(vlan)#vlan 20 name 20
VLAN 20 added:
    Name: 20

SW2#vlan database
SW2(vlan)#vlan 10 name 10
VLAN 10 added:
    Name: 10
SW2(vlan)#vlan 20 name 20
VLAN 20 added:
    Name: 20

SW3(config)#vlan 10
SW3(config)#interface fa1/1
SW3(config-if)#switchport access vlan 10
SW3(config-vlan)#vlan 20
SW3(config)#interface fa1/2
SW3(config-if)#switchport access vlan 20

3、开中继口
SW1(config)#interface fa1/15
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk encapsulation dot1q

SW2(config)#interface fa1/14
SW2(config-if)#switchport mode trunk
SW2(config-if)#switchport trunk encapsulation dot1q

SW3(config)#interface fa1/15
SW3(config-if)#switchport mode trunk
SW3(config-if)#switchport trunk encapsulation dot1q
SW3(config-if)#exit
SW3(config)#interface fa1/14
SW3(config-if)#switchport mode trunk
SW3(config-if)#switchport trunk encapsulation dot1q

4、配置静态路由
SW1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2
SW2(config)#ip route 0.0.0.0 0.0.0.0  192.168.12.1

R1(config)#ip route 192.168.10.0 255.255.255.0 192.168.11.1
R1(config)#ip route 192.168.10.0 255.255.255.0 192.168.12.2 10
R1(config)#ip route 192.168.20.0 255.255.255.0 192.168.12.2
R1(config)#ip route 192.168.20.0 255.255.255.0 192.168.11.1 10

5、配置vlan10的HSRP，SW1为活跃路由
SW1(config)#interface vlan 10
SW1(config-if)#ip address 192.168.10.10 255.255.255.0
SW1(config-if)#standby 1 ip 192.168.10.1
SW1(config-if)#standby 1 preempt
SW1(config-if)#standby 1 track fa0/1 15
SW1(config-if)#no shutdown

SW2(config)#interface vlan 10
SW2(config-if)#ip address 192.168.10.20 255.255.255.0
SW2(config-if)#vrrp 1 ip 192.168.10.1
SW2(config-if)#vrrp 1 priority 90
SW2(config-if)#vrrp 1 preempt
SW2(config-if)#no shutdown

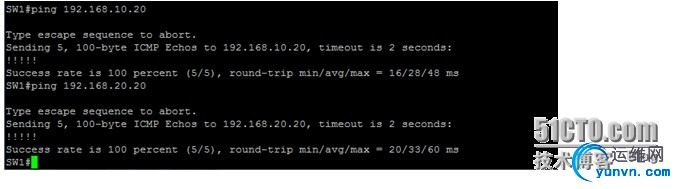

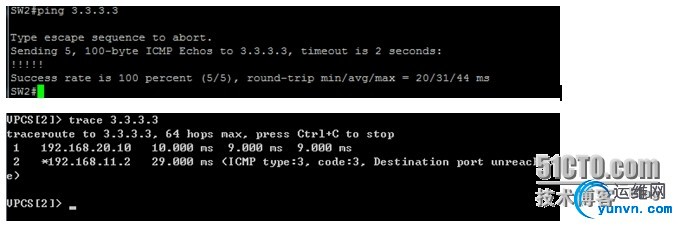

验证SW1与SW2的连通性

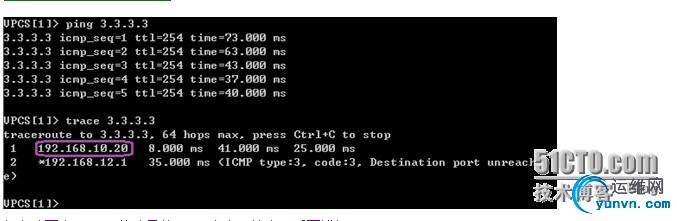

验证vlan10的HSRP

与实验要求vlan10的流量从SW1上走不符合，后面讲解：

6、配置vlan20的VRRP，SW2为活跃路由
SW1(config)#interface vlan 20
SW1(config-if)#ip address 192.168.20.10 255.255.255.0
SW1(config-if)#standby 2 ip 192.168.20.1
SW1(config-if)#standby 2 priority 90
SW1(config-if)#standby 2 preempt
SW1(config-if)#no shutdown

SW2(config)#track 1 interface fa0/0 line-protocol
SW2(config)#interface vlan 20
SW2(config-if)#ip address 192.168.20.20 255.255.255.0
SW2(config-if)#vrrp 2 ip 192.168.20.1
SW2(config-if)#vrrp 2 preempt
SW2(config-if)#vrrp 2 track 1
SW2(config-if)#no shutdown

验证vlan20的VRRP


用命令show vrrp brief查看VRRP的状态

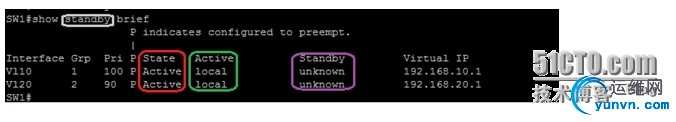

用命令show standby brief查看HSRP的状态



注：解说上面的情况

①　

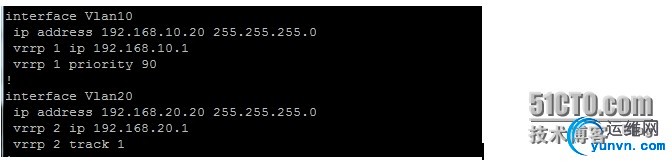

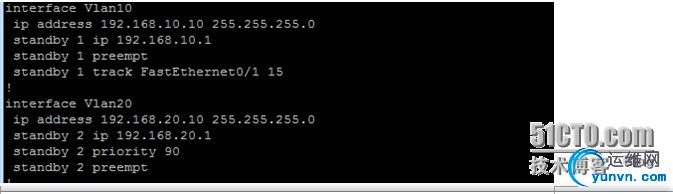

截图SWI与SW2上的配置
SW1

SW2

②　

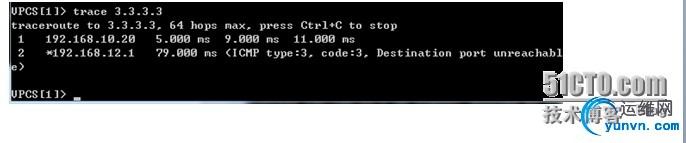

将SW2上的接口interface vlan 10 手动down掉，结果如下：


将SW2上的interface vlan 20手动down掉，结果如下：

③　

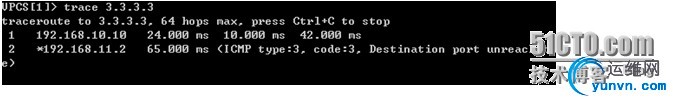

将SW2上的interface vlan 10手动up后，结果如下：


由此证明：HSRP与VRRP同时存在时，优先使用VRRP。
