openstack-Swift中ring的通俗理解

23313

先看拓扑图：

每个文件和虚拟节点之间是一对一的关系，每上传一个文件就会分配一个虚拟节点，虚拟节点数一般是2的n次幂。
每个虚拟节点和zone是一对多的关系，假设每个文件有两个副本的话，那么每个虚拟节点对应到两个zone，这里只讨论文件只有一个副本，所以一个虚拟节点只对应到一个zone。
而一个zone可以对应到多个虚拟节点，比如上图有6个虚拟节点3个zone，那么每个zone对应两个虚拟节点。如果2^n个虚拟节点怎么分配给zone，就要看每个zone的权重（weight）了。
如上图，file1对应的1号虚拟节点，1号虚拟节点对应的是zone1，所以file1是存储在zone1里的，file2对应的4号虚拟节点，4号虚拟节点对应的是z1，那么file2也是存储在zone1里的（这里假设file4对应的是4号虚拟节点）。

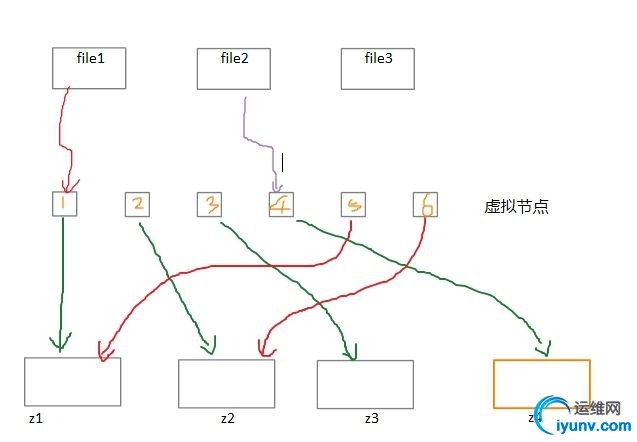

现在准备在环境里添加一个新的zone，如下图：

增加一个新的zone之后，那么虚拟节点和zone之间的对应关系就要重新分配(rebalance)，如上图。
此时4号虚拟节点对应的是zone4，按照现在的分配，file2应该是存储在zone4里，但是根据前面的分析，file2已经存储在zone1里了，那么就要开始把file2从zone1复制到zone4里去。
下面开始测试：
当前swift就使用一个zone，所以这三个对象都是放在同一个zone里的：

现在添加一个新的zone：

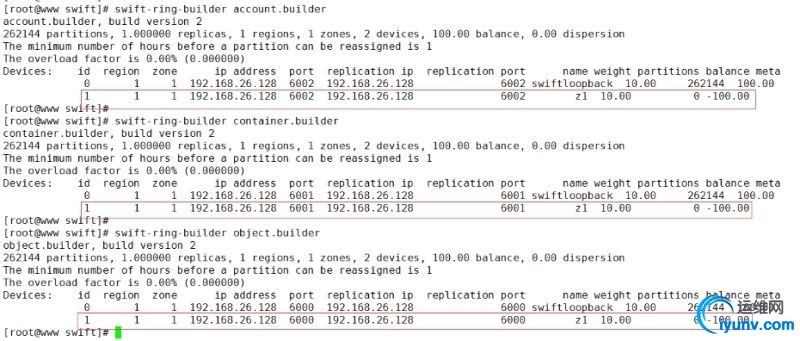

现在把新的分区添加到build文件里：



此时原来分布在swiftloopbak里的数据会搬到新的zone里：

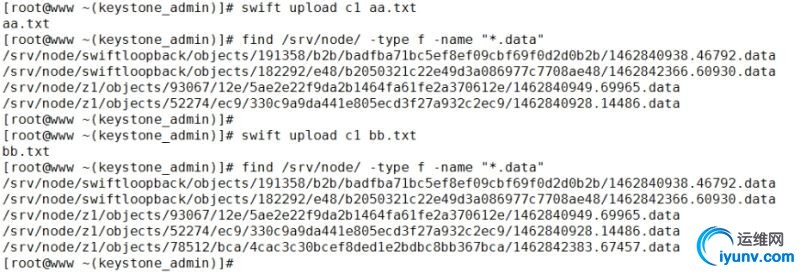

上传一些新的文件测试：
