keepalived高可用lvs集群，主/备和主/主模型

23uyut

利用keepalived高可用lvs集群，主/备和主/主；
vrrp_script高可用双主nginx；

keepalived主备：lvs-dr工作模型
网络搭建：
在前端2台调度器：
DR1:172.18.11.111
DR2:172.18.11.112
VIP：172.18.11.7

后端2台web服务器，运行nginx；
RS1:172.18.11.11
RS2:172.18.11.12

搭建web服务器：
提供简单的测试页面，以便容易观测到哪台RS被调度响应：
在RS1上：

]# yum -y install nginx
]# systemctl start nginx.service
]# cd /usr/share/nginx/html/
]# cp index.html{,.bak}
]# vim index.html

<h1> RS2-172.18.11.11</h1>
在RS2上：

]# yum -y install nginx

]# systemctl start nginx.service

]# cd /usr/share/nginx/html/

]# cp index.html{,.bak}

]# vim index.html

<h1> RS2-172.18.11.12</h1>

在RS1上为方便设置内核参数，编写自动设置脚本：
]# vim skp.sh

]# chmod +x skp.sh
]# ./skp.sh start
查看内核参数，确保生效：
]# cat /proc/sys/net/ipv4/conf/all/arp_ignore
]# cat /proc/sys/net/ipv4/conf/all/arp_announce

此脚本传递给RS2：
]# scp skp.sh root@172.18.11.12:/root
在RS2主机运行：

]# ./skp.sh start
查看是否arp设置成功
]# cat /proc/sys/net/ipv4/conf/all/arp_ignore
]# cat /proc/sys/net/ipv4/conf/all/arp_announce

在两个调度器上安装keepalived程序并编辑配置文件
]# yum -y install keepalived

分别编辑两个调度器keepalived配置文件

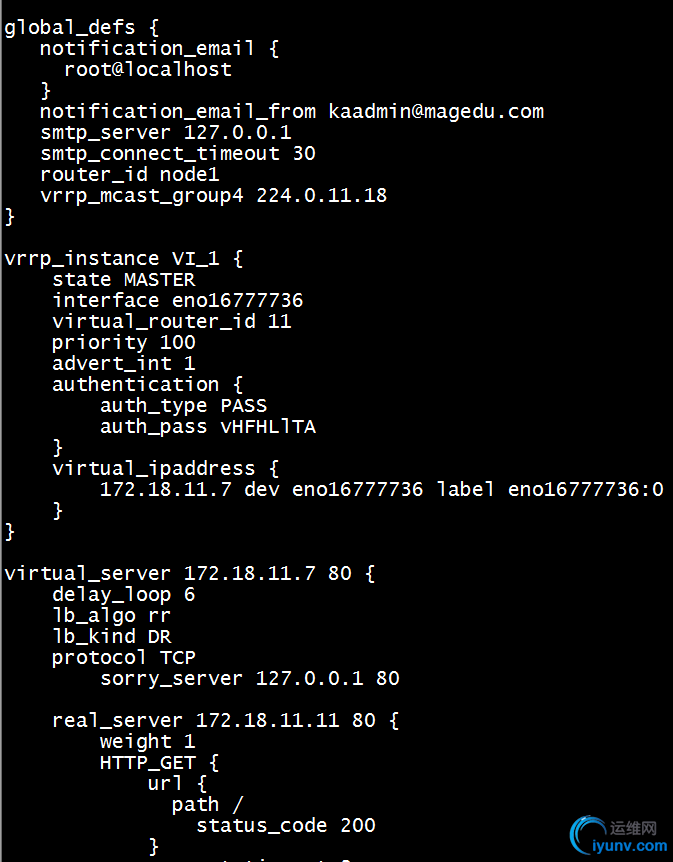

DR1配置：

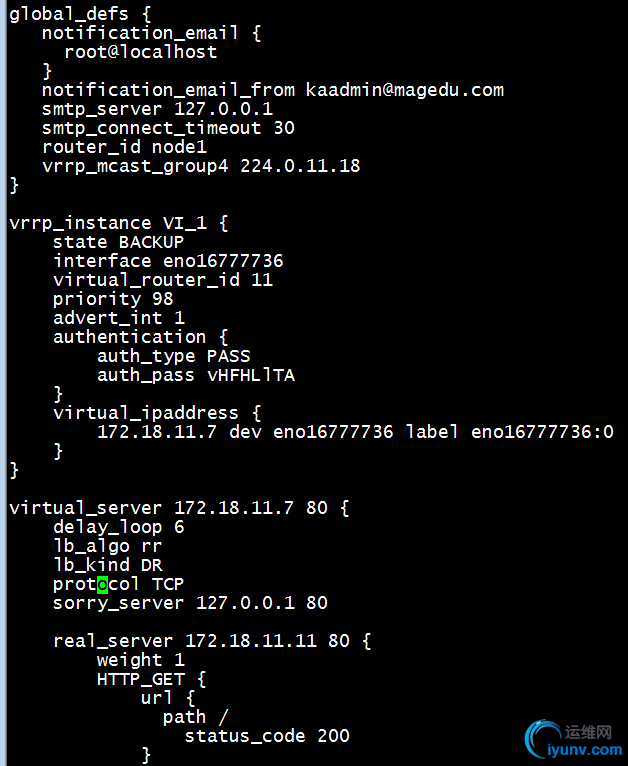

DR2配置：
只需修改state为备用和优先级即可，其它都保存不变：



在两台调度器上安装ipvsadm命令工具；
安装ipvsadm并查看lvs集群：
]# yum -y install ipvsadm
]# ipvsadm -Ln
显示内容：

可在DR1查看接口上的VIP，已经获得：


找一台主机多次执行测试：
]# curl http://172.18.11.7
会发现，访问请求是由两台RS交替响应的服务；即：


使DR1掉线即手动停止keepalived服务，观察DR2获得VIP负责集群调度；也可同时手动关闭一台RS上的web服务；仍能正常请求web服务；
这就是keepalived基于主备工作模式健康状态检测，来提供高可用nginx的lvs集群服务；


再做keepalived的主/模式主，来提供高可用nginx的lvs集群服务；
只不过就是两个vrrp实例，一个是A的主B的备，一个是B的主A的备；
DR1：172.18.11.111
DR2：172.18.11.112
VIP1：172.18.11.7
VIP2：172.18.11.77

RS1：172.18.11.11
RS2：172.18.11.12

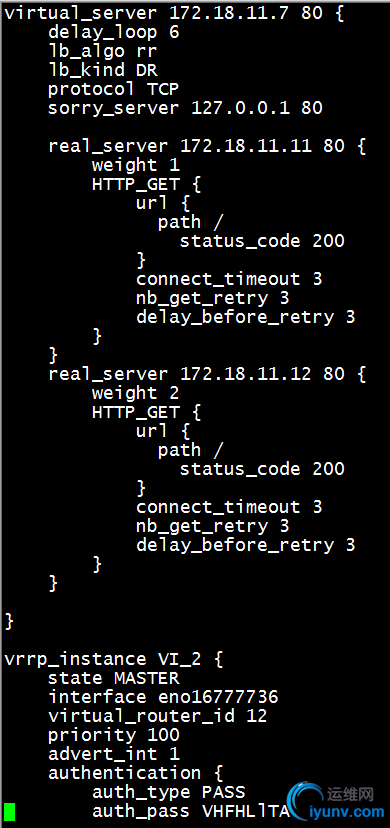

在DR1上配置keepalived：





注意：centos7中可能没有killall命令需要安装psmisc程序包，才能使用；
]# yum -y install psmisc

在DR2上配置keepalived：

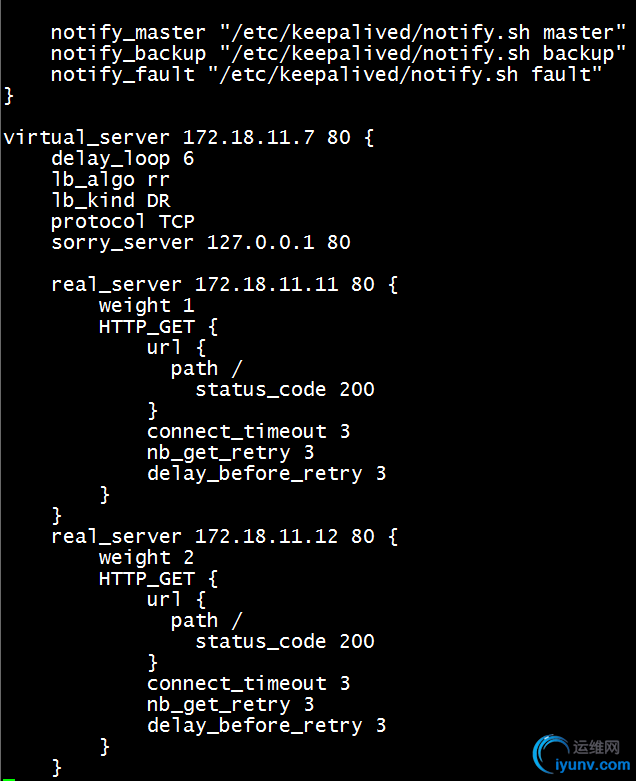

编辑脚本通知机制：


配置RS：
在RS1上为方便设置内核参数，编写自动设置脚本：

注意：此处有一大坑！要在两台RS上分别添加lo:1的本机路由条目：
以便实现172.18.11.77能够被访问调度：
]# ifconfig lo:1 172.18.11.77 netmask 255.255.255.255 broadcast 172.18.11.77
]# route add -host 172.18.11.77 dev lo:1

]# chmod +x skp.sh

]# ./skp.sh start

查看内核参数，确保生效：

]# cat /proc/sys/net/ipv4/conf/all/arp_ignore

]# cat /proc/sys/net/ipv4/conf/all/arp_announce

此脚本传递给RS2：

]# scp skp.sh root@172.18.11.12:/root

在RS2主机运行：

]# ./skp.sh start

查看是否arp设置成功

]# cat /proc/sys/net/ipv4/conf/all/arp_ignore

]# cat /proc/sys/net/ipv4/conf/all/arp_announce

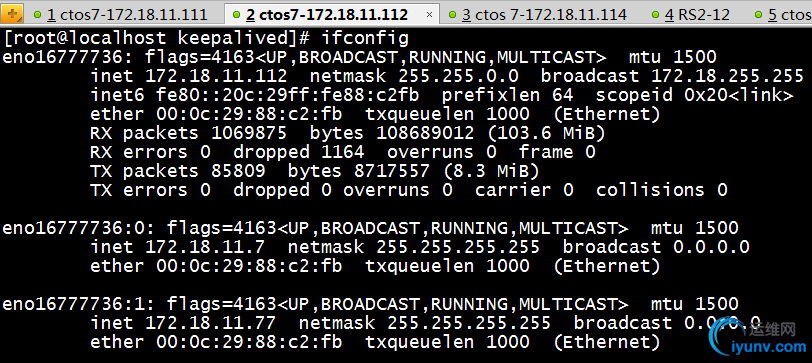

两台DR上的keepalived都启动，两台RS上的web服务都启动，分别查看两台DR的ip地址：


分别获取到不同VIP，即DR1是VIP1的主用，是VIP2的备用，DR2是VIP1的备用，是VIP2的主用；

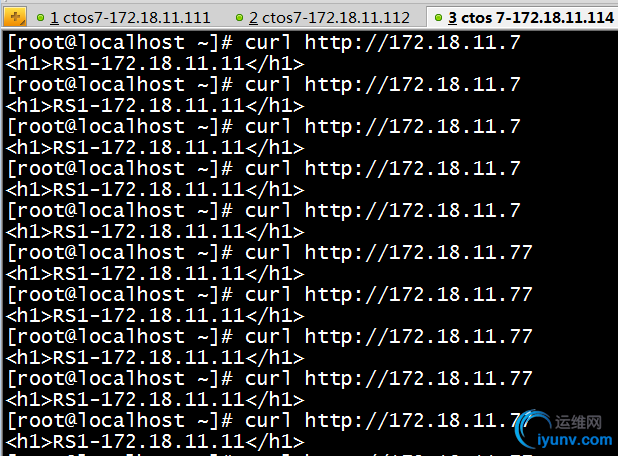

测试：访问VIP1和VIP2


可继续测试，手动停止DR1上的keepalived，查看DR2上的ip地址：

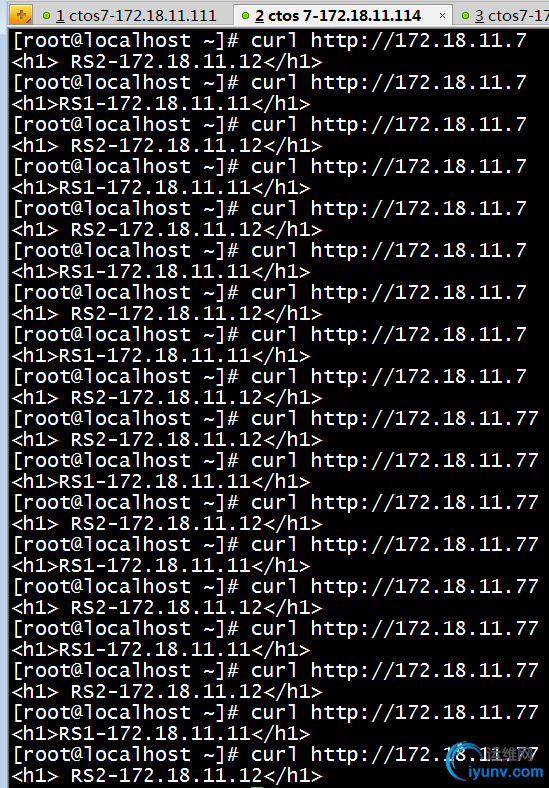

在另一台主机curl测试两个VIP：在一台调度器掉线时，对于两个VIP提供的服务，使用curl测试两个VIP，没有任何影响；

同时，再手动停止RS2的nginx服务，在另一台主机curl测试两个VIP：

此时，一台调度器掉线，一台RS掉线，仍能能保持两个VIP提供客户端的服务；
实现了keepalived高可用lvs-dr集群调度，双主nginx的应用。
