AAA的认证完整实验手册

eff33

                      ACS cisco的一个安全访问控制系统
ACS= access control system
ACS是Cisco出的一个 AAA 认证软件，可以对路由器进行用户认证、授权、记账操作。
  AAA的认证
  AAA是认证授权统计的总称。一般是先认证，然后授权，再统计被认证授权的用户对资源的访问情况。
  下面路由器作为认证服务器来做AAA，认证的实验。

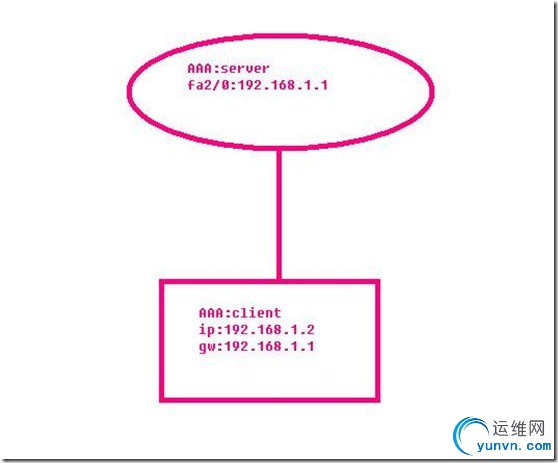

  如下图：

  下面来做AAA认证试验：
  首先搭建环境：
  在R6路由器上-----AAAserver
  Router>en
  Router#config t
  Enter configuration commands, one per line. End with CNTL/Z.
  Router(config)#host R6
  R6(config)#enable password 123
  R6(config)#line vty 0 4
  R6(config-line)#password 456
  R6(config-line)#login
  R6(config-line)#exit
  R6(config)#int fa2/0
  R6(config-if)#ip add 192.168.1.1 255.255.255.0
  R6(config-if)#no shut
  R6(config-if)#
  R6(config-if)#end
  R6#
  在计算机上设置好IP：192.168.1.2C:\>ping 192.168.1.1
  Pinging 192.168.1.1 with 32 bytes of data:
  Reply from 192.168.1.1: bytes=32 time=79ms TTL=255
  Reply from 192.168.1.1: bytes=32 time=21ms TTL=255
  Reply from 192.168.1.1: bytes=32 time=65ms TTL=255
  Reply from 192.168.1.1: bytes=32 time=27ms TTL=255
  Ping statistics for 192.168.1.1:
  Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
  Approximate round trip times in milli-seconds:
  Minimum = 21ms, Maximum = 79ms, Average = 48ms
  C:\>
  网络连通，在计算机上开始telnet登录R6。
  C:\>telnet 192.168.1.1
  User Access Verification
  Password:
  R6>enable
  Password:
  R6#config t
  Enter configuration commands, one per line. End with CNTL/Z.
  R6(config)#
  顺利的登录了R6,并且可获取配置权限。
  刚才的 telnet登录的时候，并没有需要用户名。下面我们来做AAA的认证：
  在R6上：
  R6(config)#aaa new-model 开启AAA认证功能
  R6(config)#aaa authentication login xiaoxiao local AAA采用本地数据进行登陆认证；建立认证数据库xiaoxiao
  R6 (config)#username jintian password 123 开始建立数据库数据
  R6 (config)#username mingtian password 123
  R6(config)#username houtian password 123
  R6 (config)#line vty 0 4 指定登陆认证采用的数据库名称
  R6 (config-line)#login authentication xiaoxiao

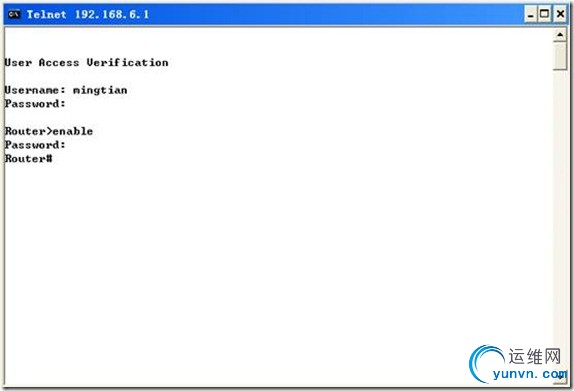

  客户端测试：
  PC上：



  认证试验成功
  下面做：授权
  R6(config)#aaa new-model
  R6(config)#aaa authorization exec xiaobai local AAA授权 cmd模式下登陆采用本地数据授权
  R6(config)#username xiao2 privilege 4 password 123
  R6(config)#username xiao3 privilege 7 password 123
  R6(config)#username xiao4 privilege 15 password 123
  R6(config)#line vty 0 4
  R6(config-line)#authorization exec xiaobai
  R6(config-line)#
  R6(config-line)#
  R6(config-line)#
  R6(config-line)#end

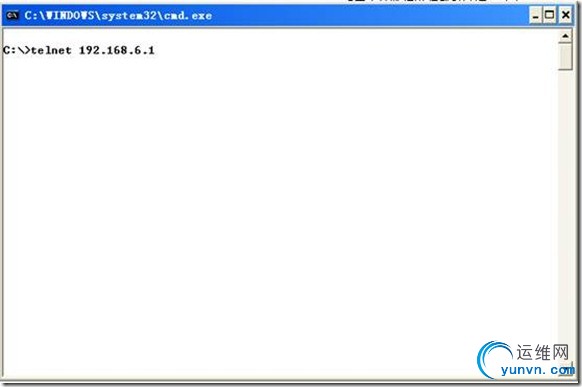

  开始在PC上测试


  做授权：
  首先完成认证或者授权：
  R6---FA2/0-------------pc
  192.168.1.1 192.168.1.55
  Router :
  Enable
  Config t
  Int fa2/0
  Ip add 192.168.1.1 255.255.255.0
  No shutdown
  Exit
  Aaa new-model
  Aaa authentication login default local
  Line vty 0 4
  Password 456
  Login
  Exit
  Aaa new-model 统计认证或者授权信息
  aaa accounting commands 15
  exit
  debug aaa accounting
  试验完成

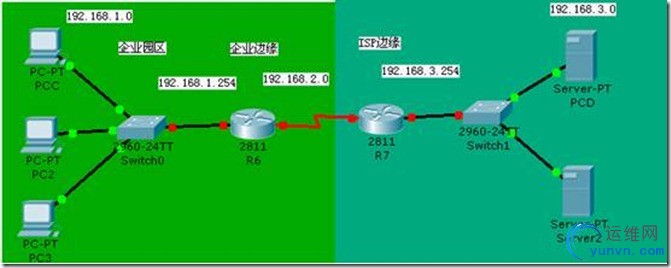

  下面做基于系统的ACS软件生成的TACACS+服务器和radius服务器来实现：AAA认证

  PCC:
  192.168.1.55
  Gw：192.168.1.254
  R6:
  Enable
  Config t
  Hostname R6
  Int fa2/0
  Ip add 192.168.1.254 255.255.255.0
  No shutdown
  Exit
  Int s1/2
  Ip add 192.168.2.1 255.255.255.0
  No shutdown
  Exit
  Router rip
  Network 192.168.1.0
  Network 192.168.2.0
  End
  R7:
  Enable
  Config t
  Hostname R7
  Int s1/5
  Ip add 192.168.2.2 255.255.255.0
  No shutdown
  Exit
  Int fa2/0
  Ip add 192.168.3.254 255.255.255.0
  No shutdown
  Exit
  Router rip
  Network 192.168.2.0
  Network 192.168.3.0
  End
  实现了网络连通：
  开始配置ACS软件实现AAA的认证服务器：网络配置


  设置客户机和服务器在网络中的位置：认证协议必须一致，这里使用TACACS+



  特别注意的是：在接口配置下：不要忽略



  然后设定用户：
  在R7上：
  aaa new-model
  aaa authentication login default group tacacs+
  tacacs-server host 192.168.3.1
  tacacs-server key xiaoxiao
  enable password 123
  line vty 0 4
  login authentication default
  end
  测试：
  telnet 192.168.3.254
  ----open
  Router>en
  Password:
  Router#config t
  Router(config)#
  测试实验成功
  授权：
  现在路由器上配置：
  R7:注意授权的配置必须是在认证基础上的，所以必须做好认证：
  aaa new-model
  aaa authentication login default group tacacs+
  tacacs-server host 192.168.3.1
  tacacs-server key xiaoxiao
  enable password 123
  line vty 0 4
  login authentication default
  end
  config t
  Aaa new-model
  aaa authorization commands 1 default group tacacs+
  aaa authorization commands 15 default group tacacs+
  tacacs-server host 192.168.3.1
  tacacs-server key xiaoxiao
  enable password 123
  line vt 0 4
  authorization commands 1 default
  authorization commands 15 default
  在wind上，就是TACACS+服务器上：设置授权

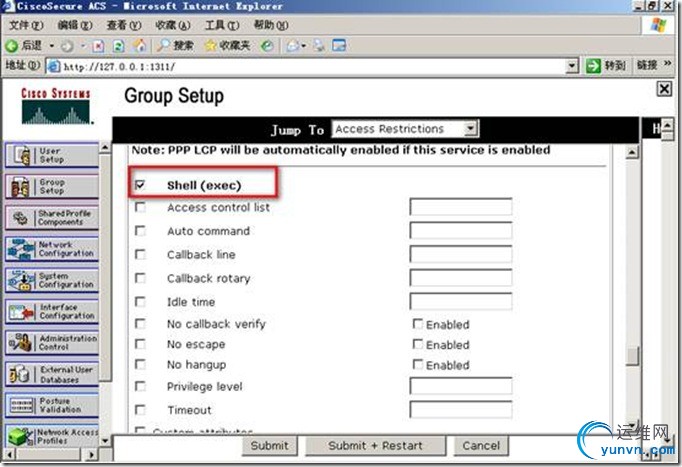

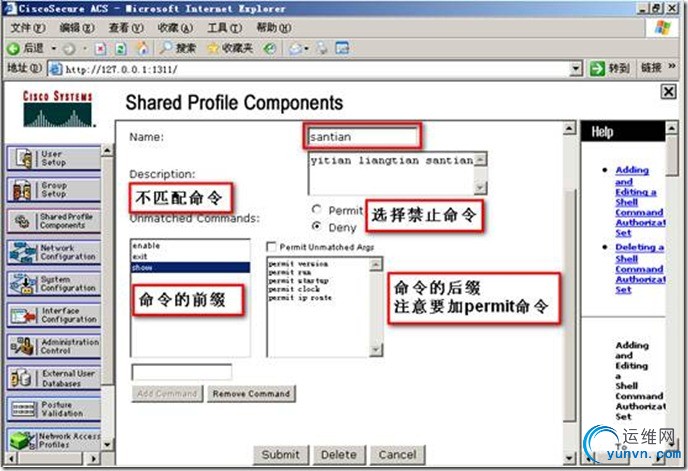

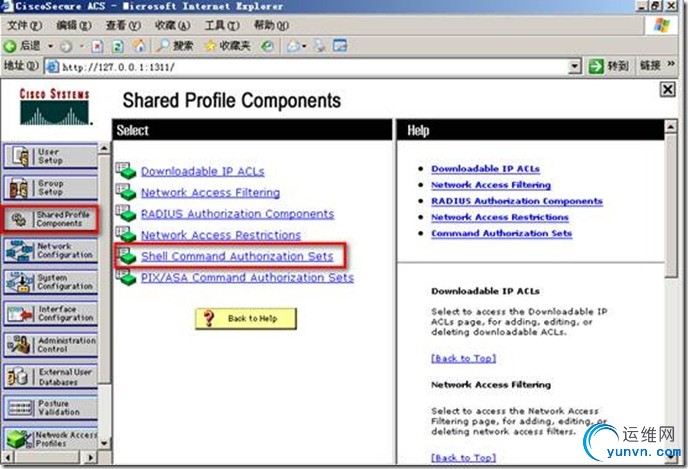

  在组上设置：定制的策略

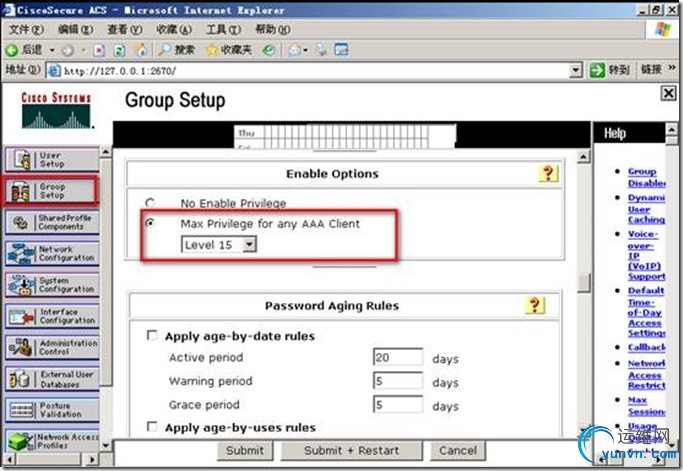

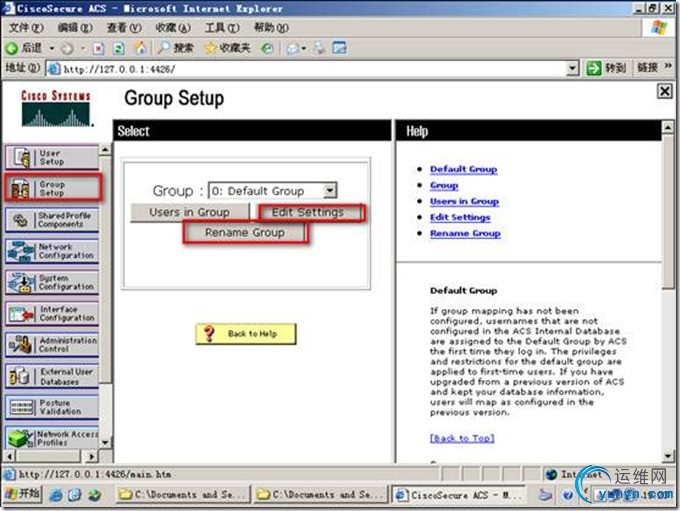

  在组设置里面选定定制的策略：

  在用户设置中：设置访问使用组策略

  然后配置完成。

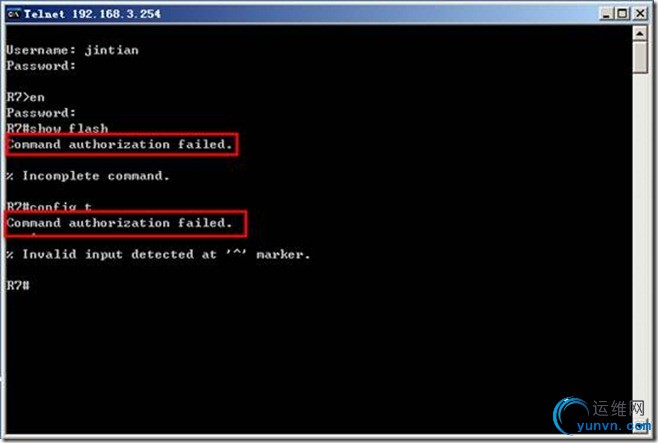

  实验测试结果：授权完成

  最后做统计实验：
  实际上，统计就是对认证和授权访问的记录，也就是说统计是基于认证或者授权的。
  aaa new-model
  aaa authentication login default group tacacs+
  tacacs-server host 192.168.3.1
  tacacs-server key xiaoxiao
  enable password 123
  line vty 0 4
  login authentication default
  end
  config t
  Aaa new-model
  aaa authorization commands 1 default group tacacs+
  aaa authorization commands 15 default group tacacs+
  tacacs-server host 192.168.3.1
  tacacs-server key xiaoxiao
  enable password 123
  line vt 0 4
  authorization commands 1 default
  authorization commands 15 default 认证和授权的配置
  Aaa new-model
  aaa accounting commands 1 default start-stop group tacacs+
  aaa accounting commands 15 default start-stop group tacacs+
  tacacs-server host 192.168.3.1
  tacacs-server key xiaoxiao
  enable password 123
  line vty 0 4
  accounting commands 1 default
  accounting commands 15 default 对认证和授权的统计配置
  在winD，也就是ACS服务器上：（不需要配置了，只要查看就可以了）
  如下图：

  实验完成。
