Telnet远程访问思科交换机、路由器

eff33

一、实验目的
Telnet远程访问思科交换机、路由器

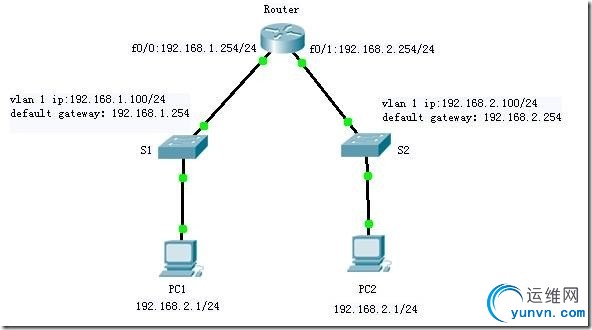

二、实验拓扑

三、实验步骤
1、PC1远程管理S1
1）配置交换机的管理IP
S1(config)#int vlan 1
S1(config-if)#ip add 192.168.1.100 255.255.255.0
S1(config-if)#no shu
2）开启S1的telnet远程管理服务
S1(config)#line vty 0 4
S1(config-line)#password 123 //远程管理的密码
S1(config-line)#login
3）配置用户模式登录特权模式的密码（明文或密文）
S1(config)#enable password 456
4）按照拓扑所示的IP配置PC1的IP地址，PC1通过telnet的方式管理S1
PC>telnet 192.168.1.100
Trying 192.168.1.100 ...Open
User Access Verification
Password: //输入远程管理的密码
S1>en
Password: //输入进入特权模式的密码
S1# //通过telnet方式登录到S1的特权模式
2、PC1远程管理Router
1）配置路由器Router的接口IP
Router(config)#int f0/0
Router(config-if)#ip add 192.168.1.254 255.255.255.0
Router(config-if)#no shu
Router(config-if)#int f0/1
Router(config-if)#ip add 192.168.2.254 255.255.255.0
Router(config-if)#no sh
2）开启R1的telnet远程管理服务
Router(config)#line vty 0 4
Router(config-line)#password 123
Router(config-line)#login //远程管理的密码
3）配置用户模式登录特权模式的密码（明文或密文）
Router(config)#enable password 456
4）PC1通过telnet方式远程管理R1
PC>telnet 192.168.1.254
Trying 192.168.1.254 ...Open
User Access Verification
Password: //输入远程管理的密码
Router>en
Password: //输入进入特权模式的密码
Router# //通过telnet方式登录到R1的特权模式
3、PC1远程管理S2
1）配置交换机S2的管理IP
S2(config)#int vlan 1
S2(config-if)#ip add 192.168.2.100 255.255.255.0
S2(config-if)#no sh
S2(config)#ip default-gateway 192.168.2.254
2）开启S2的telnet远程管理服务
S2(config)#line vty 0 4
S2(config-line)#password 123 //远程管理的密码
S2(config-line)#login
3）配置用户模式进入特权模式的密码（明文或密文）
S2(config)#enable password 456
4）PC1通过telnet方式远程管理S2
PC>telnet 192.168.2.100
Trying 192.168.2.100 ...Open
User Access Verification
Password: //输入远程管理的密码
S2>en
Password: //输入进入特权模式的密码
S2# //PC1通过telnet方式登录到S2的特权模式
