Redhat5.8 64位LVS实例环境讲解【一】

786yr

一、服务器环境

1、拓扑图

OS：Redhat 5.8  64位系统

LVS-Master : 192.168.19.60

LVS-Backup : 192.168.19.61

LVS-VIP : 192.168.19.65

Realserver-1 : 192.168.19.62   (Apache)

Realserver-2 : 192.168.19.63   (Nginx)

Realserver-2 : 192.168.19.64   (IIS)

2、安装LVS依赖软件

?

1	# yum install -y gcc gcc-c++ make openssl-devel kernel-devel

注:系统采用最少化方法安装

所有服务器关闭Selinux

?

1 2 3 4 5 6 7 8 9 10 11

[iyunv@xunbang_master ~]# vim /etc/sysconfig/selinux # This file controls the state of SELinux on the system. # SELINUX= can take one of these three values: #       enforcing - SELinux security policy is enforced. #       permissive - SELinux prints warnings instead of enforcing. #       disabled - SELinux is fully disabled. SELINUX=disabled # SELINUXTYPE= type of policy in use. Possible values are: #       targeted - Only targeted network daemons are protected. #       strict - Full SELinux protection. SELINUXTYPE=targeted

把SELINUX=disabled保存，然后重启服务器即可。

二、安装ipvsadm

1、建立编译时必须的一个软链接

?

1	[iyunv@xunbang_master ~]# ln -s /usr/src/kernels/2.6.18-308.el5-x86_64/ /usr/src/linux

(这里如果找不到以上内核目录，是因为kernerl-devel没有装，先去安装上就有了)

?

1	[iyunv@xunbang_master ~]# ll /usr/src/linux

2、下载 ipvsadm

?

1	[iyunv@xunbang_master ~]# wget http://www.linuxvirtualserver.or ... ipvsadm-1.24.tar.gz

3、解压缩

?

1 2 3

[iyunv@xunbang_master ~]# tar -zxvf ipvsadm-1.24.tar.gz [iyunv@xunbang_master ~]# cd ipvsadm-1.24

4、编译安装

?

1	[iyunv@xunbang_master ipvsadm-1.24]# make && make install

5、确认安装成功

?

1	[iyunv@xunbang_master ipvsadm-1.24]# whereis ipvsadm

?

1	[iyunv@xunbang_master ipvsadm-1.24]# ipvsadm --version

三、安装keepalived

1、下载keepalived

?

1	[iyunv@xunbang_master ~]# wget http://www.keepalived.org/software/keepalived-1.2.2.tar.gz

2、解压keepalived
?

1 2 3

[iyunv@xunbang_master ~]# tar -zxvf keepalived-1.2.2.tar.gz [iyunv@xunbang_master ~]# cd keepalived-1.2.2 [iyunv@xunbang_master keepalived-1.2.2]# ./configure

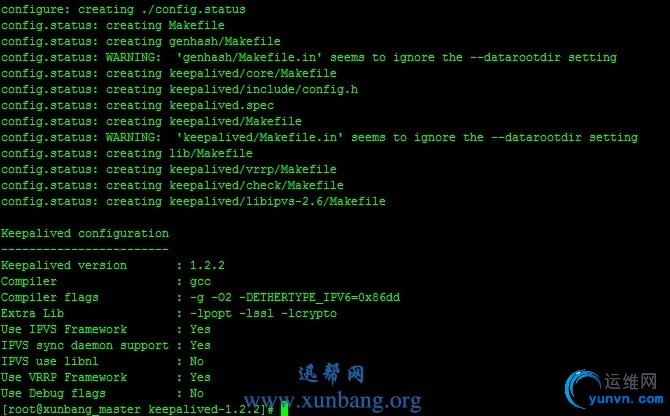

(注意这个步骤要看到以上字样才是正常的)

3、安装

?

1	[iyunv@xunbang_master keepalived-1.2.2]# make && make install

如果报错，如图所示这样

注意：

把#include linux/types.h /* For __beXX types in userland */

移到#include sys/types.h 这行的下面

再编译就可以通过了。(这个可能是keepalived版本问题)

[iyunv@xunbang_master keepalived-1.2.2]# vim keepalived/libipvs-2.6/ip_vs.h

4. 配置

先看下有没有文件

?

1 2 3 4 5 6 7 8 9 10 11

[iyunv@xunbang_master ~]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/ [iyunv@xunbang_master ~]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/ [iyunv@xunbang_master ~]# mkdir /etc/keepalived [iyunv@xunbang_master ~]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/ [iyunv@xunbang_master ~]# cp /usr/local/sbin/keepalived /usr/sbin/ [iyunv@xunbang_master ~]# chkconfig  keepalived on

[iyunv@xunbang_master ~]# service keepalived restart

查看keepalived进程在不在

5、从 keepalived跟主keepalived服务器同样的安装方法，唯一不同的就是keepalived.conf配置文件不同。
四、keepalived.conf配置文件解释
1、keepalived.conf主配置文件内容
?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62

! Configuration File for keepalived global_defs {    notification_email {          790028862@qq.com #表示发送通知邮件时邮件源地址是谁    }    notification_email_from 790028862@qq.com    smtp_server 127.0.0.1 #表示发送email时使用的smtp服务器地址，这里可以用本地的sendmail来实现   # smtp_connect_timeout 30 #连接smtp连接超时时间    router_id LVS_DEVEL } vrrp_instance VI_1 {     state MASTER  # 备份LB将MASTER改为BACKUP     interface eth0 #实例绑定的网卡，因为在配置虚拟IP的时候必须是在已有的网卡上添加的     virtual_router_id 51  #这里设置VRID，这里非常重要，相同的VRID为一个组，他将决定多播的MAC地址     priority 100 # 优先级,备份LB值改为比这个值小     advert_int 1 #检查间隔，默认为1秒     authentication { #这里设置认证         auth_type PASS #认证方式，可以是PASS或AH两种认证方式         auth_pass 1111 #认证密码     }     virtual_ipaddress {         192.168.19.65 # 多个VIP换行写     } }     virtual_server 192.168.19.65 80 {         delay_loop 6  #每隔6秒查询realserver状态         lb_algo wlc # LVS 算法         lb_kind DR  # LVS模式 DR是直接路由         persistence_timeout 60 #同一IP连接60秒内分配到同一台realserver         protocol TCP #TCP协议检测realserver状态     real_server 192.168.19.62 80 {         weight 3 #权重         TCP_CHECK {         connect_timeout 10 #10秒无响应超时         nb_get_retry 3 #重连次数         delay_before_retry 3 #重连间隔         connect_port 80 #监控检查的端口         }     }     real_server 192.168.19.63 80 {         weight 3         TCP_CHECK {         connect_timeout 10         nb_get_retry 3         delay_before_retry 3         connect_port 80         }      }     real_server 192.168.19.64 80 {         weight 3         TCP_CHECK {         connect_timeout 10         nb_get_retry 3         delay_before_retry 3         connect_port 80         }      } }

2、keepalived.conf从配置文件内容

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62

! Configuration File for keepalived global_defs {    notification_email {          790028862@qq.com    }    notification_email_from 790028862@qq.com    smtp_server 127.0.0.1   # smtp_connect_timeout 30    router_id LVS_DEVEL } vrrp_instance VI_1 {     state BACKUP     interface eth0     virtual_router_id 51     priority 90     advert_int 1     authentication {         auth_type PASS         auth_pass 1111     }     virtual_ipaddress {         192.168.19.65     } }     virtual_server 192.168.19.65 80 {         delay_loop 6         lb_algo wlc         lb_kind DR         persistence_timeout 60         protocol TCP     real_server 192.168.19.62 80 {         weight 3         TCP_CHECK {         connect_timeout 10         nb_get_retry 3         delay_before_retry 3         connect_port 80         }     }     real_server 192.168.19.63 80 {         weight 3         TCP_CHECK {         connect_timeout 10         nb_get_retry 3         delay_before_retry 3         connect_port 80         }      }     real_server 192.168.19.64 80 {         weight 3         TCP_CHECK {         connect_timeout 10         nb_get_retry 3         delay_before_retry 3         connect_port 80         }      } }

到此主从LVS配置完成，下一篇讲物理机的配置（也就是real_server）
