CCNA实验三十六 GRE（通用路由封装）

巢以

CCNA实验三十六 GRE（通用路由封装）

环境：Windows XP 、Packet Tracert5.3

目的：了解GRE的使用，掌握如何配置GRE。

说明：
GRE（Generic Routing Encapsulation，通用路由封装）协议是对某些网络层协议（如IP 和IPX）的数据报文进行封装，使这些被封装的数据报文能够在另一个网络层协议（如IP）中传输。GRE采用了Tunnel（隧道）技术，是VPN（Virtual Private Network）的第三层隧道协议。

　　Tunnel 是一个虚拟的点对点的连接，提供了一条通路使封装的数据报文能够在这个通路上传输，并且在一个Tunnel 的两端分别对数据报进行封装及解封装。 一个X协议的报文要想穿越IP网络在Tunnel中传输，必须要经过封装与解封装两个过程.

步骤：

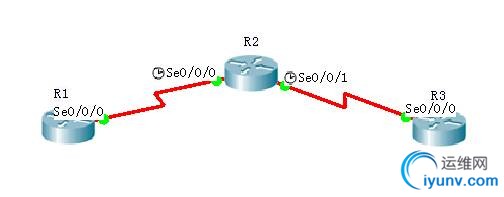

创建拓扑如下：


　　


配置R1：
Router>en
Router#conf t
Router(config)#host R1
R1(config)#int loopback 0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#exit
R1(config)#int s0/0/0
R1(config-if)#ip add 12.1.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#int tunnel 0 //创建隧道Tunnel 0
R1(config-if)#ip add 1.1.1.1 255.255.255.0 //配置隧道IP地址
R1(config-if)#tunnel source s0/0/0 //指定Tunnel隧道的源端口
R1(config-if)#tunnel destination 23.1.1.1 //指定Tunnel隧道的目标地址
R1(config-if)#exit //退出
R1(config)#router rip //开启RIP路由进程
R1(config-router)#no auto-summary //关闭自动汇总
R1(config-router)#version 2 //启用版本2的RIP路由协议
R1(config-router)#net work 12.1.1.0 //把12.1.1.0网段加入到路由进程中，并通告出去
R1(config-router)#exit
R1(config)#ip rou 192.168.2.0 255.255.255.0 1.1.1.2 //通过Tunnel隧道路由到R3的loopback 0口


配置R2：
Router>en
Router#conf t
Router(config)#host R2
R2(config)#int s0/0/0
R2(config-if)#ip add 12.1.1.2 255.255.255.0
R2(config-if)#clock rate 64000
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#int s0/0/1
R2(config-if)#ip add 23.1.1.2 255.255.255.0
R2(config-if)#clock rate 64000
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#network 12.1.1.0
R2(config-router)#network 23.1.1.0
R2(config-router)#exit

配置R3
Router>en
Router#conf t
Router(config)#host R3
R3(config)#int loopback 0
R3(config-if)#ip add 192.168.2.1 255.255.255.0
R3(config-if)#exit
R3(config)#int s0/0/0
R3(config-if)#ip add 23.1.1.1 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exit
R3(config)#int tunnel 0
R3(config-if)#ip add 1.1.1.2 255.255.255.0
R3(config-if)#tunnel source s0/0/0
R3(config-if)#tunnel destination 12.1.1.1
R3(config-if)#exit
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 23.1.1.0
R3(config-router)#exit
R3(config)#ip rou 192.168.1.0 255.255.255.0 1.1.1.1//通过Tunnel隧道路由到R2的loopback0口

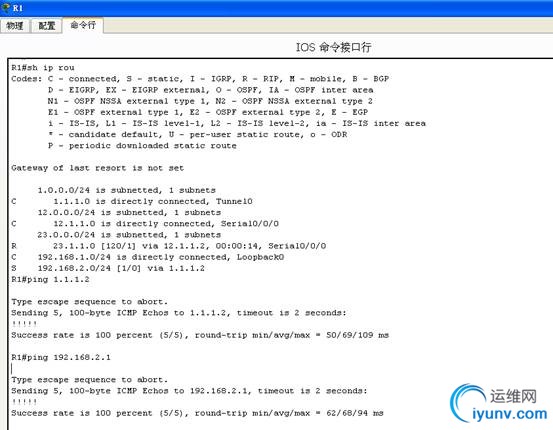

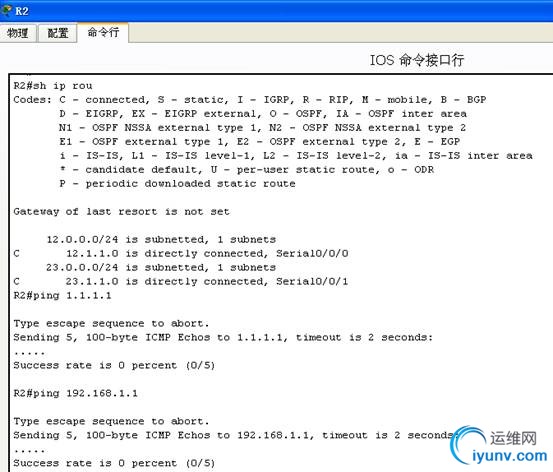

通过上面的配置后Tunnel隧道就成功建立了，R1、R3可以互相Ping对方的Tunnel 0和loopback 0接口，但R2却Ping不通它们的Tunnel 0和loopback 0接口。这样Tunnell隧道就达到透明工作的效果。

　　



为了在Tunnel隧道上实现安全和加密我们可以配置GRE over IPsec如下：

R1配置：
R1(config)#access-list 100 permit gre 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
R1(config)#crypto isakmp enable
R1(config)#crypto isakmp policy 1
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#hash md5
R1(config-isakmp)#group 2
R1(config-isakmp)#exit
R1(config)#crypto isakmp key kkfloat address 23.1.1.1
R1(config)#crypto ipsec transform-set kkfloatset esp-3des esp-md5-hmac
R1(config)#crypto map vpn 10 ipsec-isakmp
R1(config-crypto-map)#set peer 23.1.1.1
R1(config-crypto-map)#set transform-set kkfloatset
R1(config-crypto-map)#match address 100
R1(config-crypto-map)#exit
R1(config)#int s0/0/0
R1(config-if)#crypto map vpn
R1(config-if)#exit

配置R3：
R3(config)#access-list 100 permit gre 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
R3(config)#crypto isakmp enable
R3(config)#crypto isakmp policy 1
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#hash md5
R3(config-isakmp)#group 2
R3(config-isakmp)#exit
R3(config)#crypto isakmp key kkfloat address 12.1.1.1
R3(config)#crypto ipsec transform-set kkfloatset esp-3des esp-md5-hmac
R3(config)#crypto map vpn 10 ipsec-isakmp
R3(config-crypto-map)#set peer 12.1.1.1
R3(config-crypto-map)#set transform-set kkfloatset
R3(config-crypto-map)#match address 100
R3(config-crypto-map)#exit
R3(config)#int s0/0/0
R3(config-if)#crypto map vpn
R3(config-if)#exit

通过以上配置后，Tunnel隧道就实现了IPsec加密。
