第8天：NSD 计算机网络
实验01：路由器和交换机的配置

实验目标：路由器和交换机IP地址和网关的配置，实现不同网段的计算机之间的通信，以及不同网段的交换机之间的通信

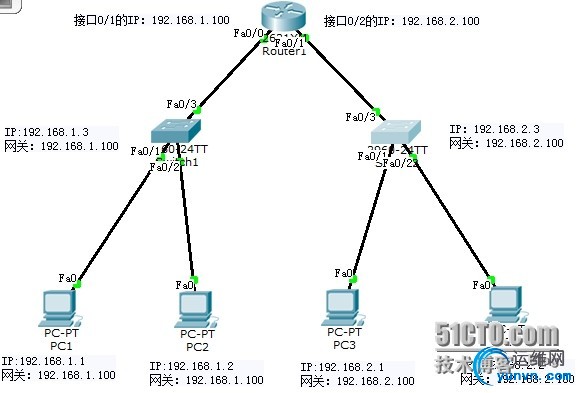

实验环境：

实验步骤：

一、配置路由器

配置路由器接口0/1的IP为：192.168.1.00，接口0/2的IP为：192.168.2.100

全局配置模式下：interface fastEthernet 0/0和0/1---回车

Ipaddress 192.168.1.100和192.168.2.100255.255.255.0---回车

noshutdown----激活

二、配置交换机

全局配置模式下配置交换机的IP：interface vlan 1

Ip address192.168.1.3和192.168.2.3 255.255.255.0

No shutdown

全局配置模式下配置交换机的网关：ip default-gateway192.168.1.100和192.168.2.100

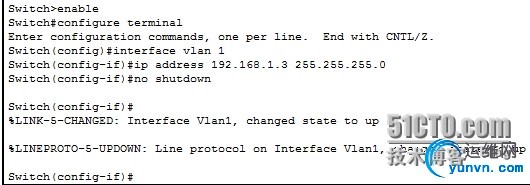

第一台交换机的配置

第二台交换机的配置

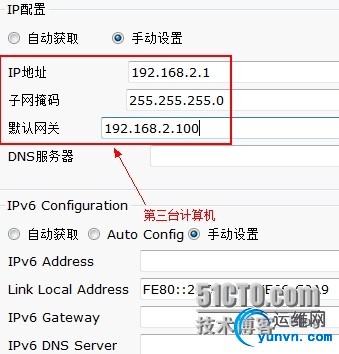

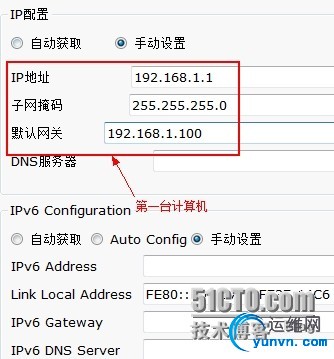

三、配置第一台计算机的IP为192.168.1.1，网关为192.168.1.100；第二台计算机的IP 为192.168.1.2，网关为192.168.1.100；第三台计算机的IP为192.168.2.1，网关为192.168.2.100；第四台计算机的IP为192.168.2.2，网关为192.168.2.100

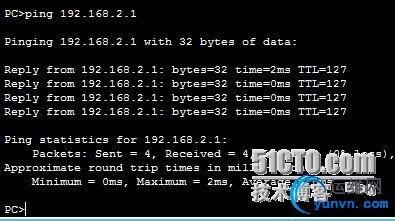

四、用第一台计算机ping第三台计算机的IP，查看能否通信；用第四台计算机ping第二台计算机的 IP，查看能否通信

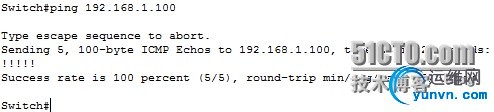

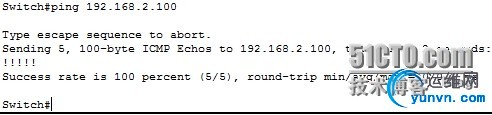

五、将两台交换机互相ping对方的IP,查看能否通信

结果验证：不同网段的计算机之间以及不同网段的交换机之间都可以互相通信
问题和经验总结：不同网段的交换机要想实现互相通信必须配置网关，不同网段的计算机之间亦如此
