单臂路由和宣告路由实验

3dwqe

实验 01：单臂路由实现VLAN间通信
实验目标

通过单臂路由实现VLAN间的通信

实验环境
       安装Cisco模拟器计算机一台

实验步骤

一、1分别配置四台计算机的IP地址及默认网关

1.PC1：192.168.1.1      网关：192.168.1.254

PC2：192.168.2.1       网关：192.168.2.254

PC3：192.168.1.2       网关：192.168.1.254

    PC4: 192.168.2.2      网关：192.168.2.254

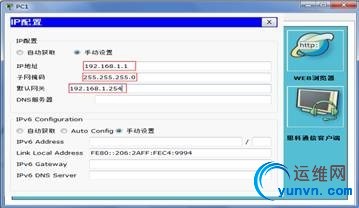

双击PC0计算机|进入IP地址配置和网管配置



二、进入交换机进行有关配置

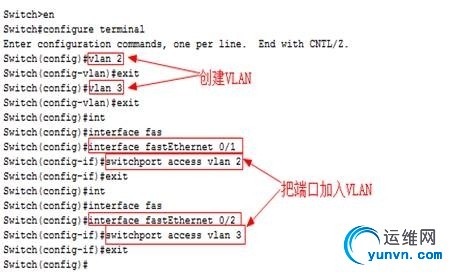

1.交换机1和交换机2分别划分VLAN2和VLAN3，并分别把相应的端口加入VLAN

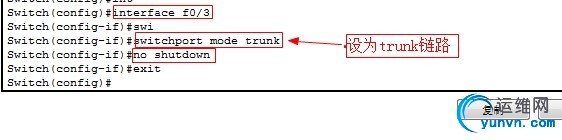

                2.把交换机1和2之间线路分别设置为trunk链路

               3.在交换机1上把0/3接口配置为Trunk链路

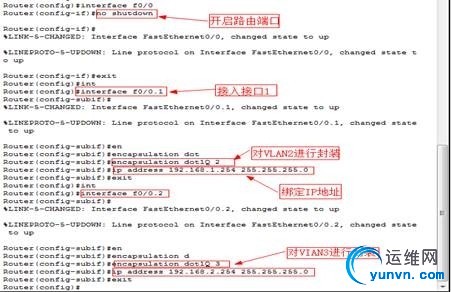

4.在路由器上绑定端口IP地址并实现路由通信



结果验证

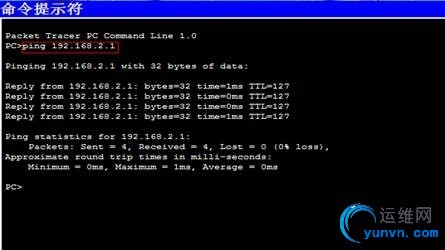

         1.通过VLAN1ping VLAN1的结果



问题和经验总结

1.路由器的物理接口可以被划分成多个逻辑接口，每个子接口对应一个vlan网段的网关

2.单臂容易形成网络瓶颈，子接口依托于物理接口，应用不灵活，Vlan间转发需要查看路由表，严重浪费设备资源。

实验 02：宣告路由实验
实验目标

通过三层交换机实现VLAN间的通信

实验环境
     安装Cisco模拟器计算机一台

实验步骤

1.分别配置四台计算机的IP地址及默认网关

1.PC1：192.168.1.1      网关：192.168.1.254

PC2：192.168.2.1       网关：192.168.2.254

PC3：192.168.5.1       网关：192.168.5.254

双击PC0计算机|进入IP地址配置和网管配置

    2. 交换机1划分VLAN2和VLAN3，并分别把相应的端口加入VLAN


3.分别把交换机1的0/3端口设为trunk模式。



   4.在三层交换机上分别创建VLAN2和VLAN3，并绑定相应的网关地址

   5.在三层交换机上对0/1端口设为trunk模式

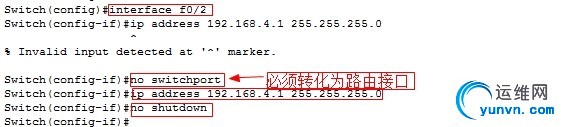

   6. 在三层交换机上对0/2端口转化为路由端口，并给端口绑定IP地址

   7.在路由器上配置0/0和0/1端口

   8.在三层交换机宣告自己的端口

   9.在路由器上宣告自己的端口

结果验证
    1.用VLAN2 ping VLAN1的结果

2. 用VLAN3 ping VLAN1的结果

问题和经验总结
      1.在宣告时宣告自己所持有的网段。
