单臂路由与三层交换机动态配置

3dwqe

实验01：单臂路由

实验目标：通过单臂路由实现VLAN间通信

实验环境：在Cisco模拟器上开启四台PC机和两台交换机和一台台路由器，实               现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通

实验拓扑图：

实验步骤：

  一． 配置IP地址

    1. 配置PC0 IP地址

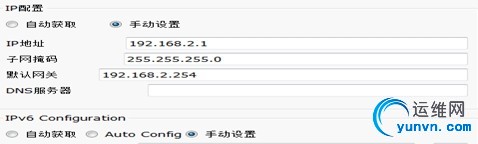

    2. 配置PC1 IP地址

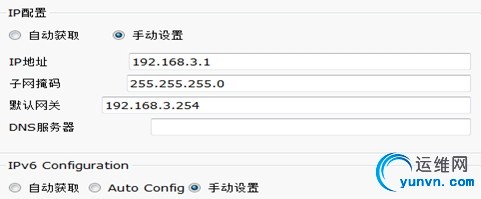

    3.配置PC2 IP地址

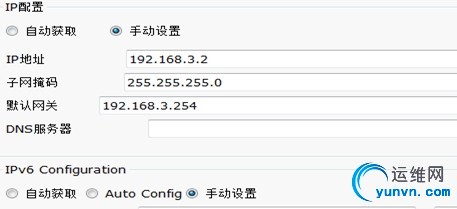

     4. 配置PC3 IP地址

二． 划分vlan

1. 配置交换机1

1） Switch>en

2） Switch#configure terminal

3） Switch(config)#vlan 2                         （划分vlan 2）

4） Switch(config-vlan)#exit

5） Switch(config)#vlan 3                         （划分vlan 3）

6） Switch(config-vlan)#exit

7） Switch(config)#interface fastEthernet 0/1        （端口0/1）

8） Switch(config-if)#switchport access vlan 2       （将192.168.2.1加入vlan 2）

9） Switch(config-if)#exit

10） Switch(config)#interface fastEthernet 0/2    （端口0/2）

11） Switch(config-if)#switchport access vlan 3   （192.168.3.1加入vlan 3）

12） Switch(config-if)#exit

13） Switch(config)#interface f0/20             （端口0/20）

14） Switch(config-if)#switchport mode trunk    （开启trunk模式）

15） Switch(config-if)#exit

16） Switch(config)#interface fastEthernet 0/24   （端口0/24连接路由）

17） Switch(config-if)#switchport mode trunk     （开启trunk）

18） Switch(config-if)#exit

2. 配置交换机2

1） Switch>en

2） Switch#configure terminal

3） Switch#configure terminal

4） Switch(config)#vlan 2                         （划分vlan 2）

5） Switch(config-vlan)#exit

6） Switch(config)#vlan 3                         （划分vlan 3）

7） Switch(config-vlan)#exit

8） Switch(config-if)#exit

9） Switch(config)#interface fastEthernet 0/1（端口0/1）

10） Switch(config-if)#switchport access vlan 2（192.168.2.2划入vlan 2）

11） Switch(config-if)#exit

12） Switch(config)#interface fastEthernet 0/2（端口0/2）

13） Switch(config-if)#switchport access vlan 3（192.168.3.2加入vlan 3）

14） Switch(config-if)#exot

15） Switch(config)#interface fastEthernet 0/20（端口0/20开启trunk模式）

16） Switch(config-if)#switchport mode trunk （trunk模式）

三． 配置路由器

1. Router>en

2. Router#configure terminal

3. Router(config)#interface f0/0              （端口0/0）

4. Router(config-if)#no shutdown            （开启）

5. Router(config-if)#exit

6. Router(config)#interface f0/0.1             （vlan 标签的封装）

7. Router(config-subif)#encapsulation dot1Q 2   （加入vlan 2）

8. Router(config-subif)#ip address 192.168.2.254 255.255.255.0

9. Router(config-subif)#exit

10. Router(config)#interface f0/0.2            （vlan 标签的封装j结构）

11. Router(config-subif)#encapsulation dot1Q 3 （加入vlan 3）

12. Router(config-subif)#ip address 192.168.3.254 255.255.255.0

结构验证：

问题和经验：

1. 单臂路由容易形成网络瓶颈，子接口依托于物理接口，应

   用不灵活。

   Vlan之间转发需要查看路由表，严重浪费设备资源

2. 路由器的物理接口可以被划分多个逻辑接口，每一个接口

  对应一个vlan网段的网关

实验02：三层交换机上配置路由

实验目标：三层交换机的动态路由配置

实验环境：在Cisco模拟器上开启三台PC机和两台二层交换机、一台三层交换机和一台路由器，实现通过对三层交换机的动态路由配置，实现VLAN与其他网络的互通。

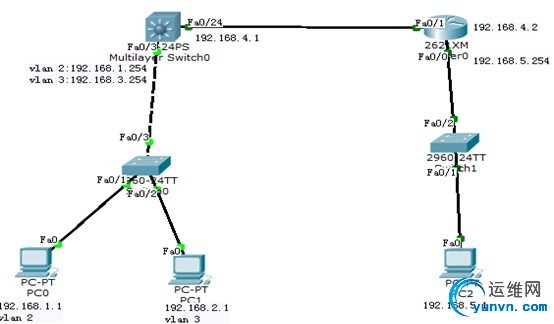

实验拓扑图：

实验步骤：

一.配置IP地址

1.配置PC0 IP地址

2. 配置PC1 IP地址

3.配置PC2 IP地址

二．交换机配置

1. 二层交换机1配置

Switch>en

Switch#configure ter

Switch(config)#vlan 2          （vlan 2）

Switch(config-vlan)#vlan 3      （vlan 3）

Switch(config-vlan)#exit

Switch(config)#interface f0/1           （端口0/1）

Switch(config-if)#switchport access vlan 2（192.168.1.1加入vlan 2）

Switch(config-if)#exit

Switch(config)#interface f0/2         （端口0/2）

Switch(config-if)#switchport access vlan 3（192.168.2.1加入vlan 2）

Switch(config-if)#exit

Switch(config)#interface f0/3         （端口0/3）

Switch(config-if)#switchport mode trunk（开启trunk）

2. 三层交换机配置

1） Switch>en

2） Switch#configure terminal

3） Switch(config)#vlan 2        （vlan 2）

4） Switch(config-vlan)#vlan 3    （vlan 3）

5） Switch(config-vlan)#exit

6） Switch(config)#interface vlan 2 （进入vlan 2）

7） Switch(config-if)#ip address 192.168.1.254 255.255.255.0（IP地址）

8） Switch(config-if)#no shutdown （开启端口）

9） Switch(config-if)#exit

10） Switch(config)#interface vlan 3（进入vlan 3）

11） Switch(config-if)#ip address 192.168.2.254 255.255.255.0（IP地址）

12） Switch(config-if)#no shutdown （开启端口）

13） Switch(config-if)#exit

14） Switch(config)#interface f0/3（端口0/3）

15） Switch(config-if)#switchport trunk encapsulation dot1q （交换机上配置   trunk）

16） Switch(config-if)#switchport mode trunk

17） Switch(config-if)#exit

18） Switch(config)#ip routing（开启路由功能）

19） Switch#configure terminal

20） Switch(config)#interface f0/24（端口0/24）

21） Switch(config-if)#no switchport (在三层交换机上开启路由接口）

22） Switch(config-if)#ip address 192.168.4.1 255.255.255.0

23） Switch(config-if)#no shutdown

24） Switch(config-if)#exit

25） Switch(config)#ip route 192.168.5.0 255.255.255.0 192.168.4.2

26） Switch(config)#router rip

27） Switch(config-router)#version 2（RIPv2）

28） Switch(config-router)#no auto-summary （关闭路由汇总）

29） Switch(config-router)#network 192.168.1.0（主网ID）

30） Switch(config-router)#network 192.168.2.0

31） Switch(config-router)#network 192.168.4.0

3. 路由配置

1） Router>en

2） Router#configure terminal

3） Router(config)#interface fastEthernet 0/0（端口0/0）

4） Router(config-if)#ip address 192.168.5.254 255.255.255.0（ip地址）

5） Router(config-if)#no shutdown

6） Router(config-if)#exit

7） Router(config)#interface fastEthernet 0/1

8） RRouter(config-if)#ip address 192.168.4.2 255.255.255.0

9） Router(config-if)#no shutdown

10） Router(config-if)#exit

11） Router(config)#router rip

12） Router(config-router)#version 2（RIPv2）

13） Router(config-router)#no auto-summary （关闭路由汇总）

14） Router(config-router)#network 192.168.4.0（网络ID）

15） Router(config-router)#network 192.168.5.0

结构验证：

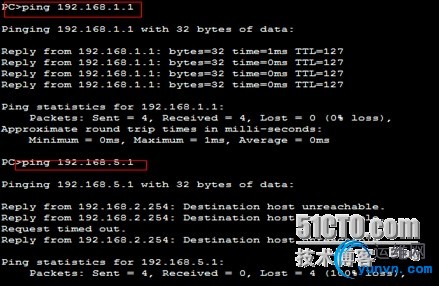

1. PC1上ping

2. PC2上ping

问题和经验：

1.在三层交换机启用路由功能

  全局：ip routing

2.在三层交换机上配置trunk并指定接口封装为802.1q

  接口模式：

    switchport trunk encapsulation dot1q

    switchport mode trunk

3. 配置路由接口

   进入接口：no  switchport

    4. RIP v2的配置全局：router rip

              version 2

              no auto-summary（关闭路由汇总）

                              network 192.168.5.0（主网络口）
