19.三层技术之动态路由OSPF协议（1）

43221321



OSPF协议全称opend shortest path first开放式最短路径优先协议，它根据SPF算法自动选择最优的路经动态选择路由。

OSPF协议的优势：适用于大规模网络，路由变化收敛速度快，无环路由，支持子网划分LVSM，支持区域划分，支持组播发送报文，支持触发性更新路由条目。

OSPF协议是链路状态路由协议，它的管理距离为110。它的协议号为89。

SPF计算路径成本的公式：10的8次方除以BW（带宽）。单位：Bit/S。

AS叫自治系统：我们将共同管理下的一组路由运行的网络称之为自治系统。

OSPF的工作过程:建立邻接关系，链路状态数据库，最短路径树，形成路由表。

OSPF有三个表：邻居表，链路状态数据库，路由表。

OSPF形成邻接状态的过程：Down失效状态，Init初始化状态，2-Way邻居状态，Exstart开始状态，Exchange交换状态，Loading等待状态，Full邻接状态。

释义：从Down到2-Way这个阶段是路由与路由确认是邻居了，然后从Exstart到Full这个阶段完成邻接。邻接的意思就是邻居之间建立连接。

OSPF包类型：

v Hell包：发生送Hell报文建立邻接关系。

v 数据库描述包DBD：发送描述列表，就是我这里有那几个网段。

v 链路状态请求包LSR：发送请求包，请求路由列表。

v 链路状态更新包LSU：发送更新包，更新路由列表。

v 链路状态确认包LSACK：发送确认包，确认路由列表。

RouterID：运行OSPF的路由器都需要一个标识，这个标识被称为RouterID。

RouterID的选举：

v 手动配置

v 环回接口中最大的IP地址

v 物理接口中最大的IP地址

MA网络称为多路访问网络，意思就是说在同一网段里，路由器与交换机与路由器相连，路由器到达路由器的路有很多条。

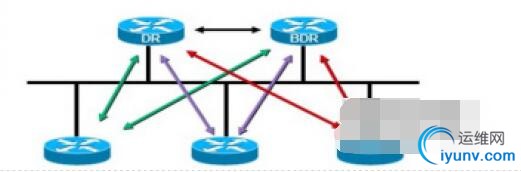

DR与BDR技术：DR表示指定路由器，BDR表示备用路由器。在MA网络中，OSPF为了减少LSA通告条目的泛洪，则将同一网段的路由中选举出一个DR和一个BDR，当DR学习到其他路由的路由条目时，而其他路由都会通过DR学习路由条目。BDR是为了防止DR线路出现故障时，BDR则担任DR的工作。

DR与BDR选举：根据优先级，根据RouterID。优先级值越大越优先，RouterID号越大越优先。
