22.三层技术之HSRP网关冗余技术

43221321

HSRP(Hot Standby Routing Protocol)热备份路由协议。

HSRP协议是思科的私有协议。VRRP是公有热备协议。

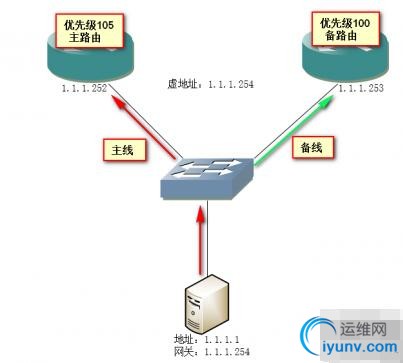

HSRP的作用：网关冗余技术，让一台PC可以有两个网关，平时主的网关工作，当主的出现故障从网关则接替工作。主从网关由一个虚IP来决定谁是主谁是从。

HSRP组成员：一台活跃路由器，一台备份路由器，一台虚拟路由器，其他路由器组成。

HSRP端口号位1985，属于UDP协议，数据包使用组播地址：224.0.0.2  TTL值为1。

HSRP的六种状态：初始状态，学习状态，监听状态，发言状态，备份状态，活跃状态。

HSRP选举：通过优先级选举谁是主谁是从，优先级数值越大则优先，默认值为100。

HSRP强占+端口跟踪：相同条件下无法发生强占。当配置了端口跟踪，主优先级为100时，如果主路由器跟踪的端口出现问题，HSRP自动将优先级降10，这样从的优先级就会高于主的，自动强占。

HSRP默认的Hello时间为3S间隔，保持时间为10S。

思科热备技术相关命令：

命令	描述
(config-if)# standby 1 ip 192.168.1.1	配置虚IP
(config-if)# standby 1 priority 105	配置优先级
(config-if)# standby 1 preempt	配置强占
(config-if)# standby 1 track f0/0 10	配置端口跟踪
(config-if)# standby 1 times 3 10	配置Hello计时器
# show standby brief	查看HSRP状态

华为H3C使用VRRP相关命令：

命令	描述
[huawei-Ethernet0/0/1] vrrp vrid 1 virtual-ip 192.168.1.1	配置虚IP
[huawei-Ethernet0/0/1] vrrp vrid 1 priority 105	配置优先级
[huawei-Ethernet0/0/1] vrrp vrid 1 preempt-mode timer delay 20	配置强占
[huawei] display vrrp	查看HSRP状态
