实验一、单臂路由
实验目标
在路由器上做单臂路由设置，实现不同VLAN 间的通信

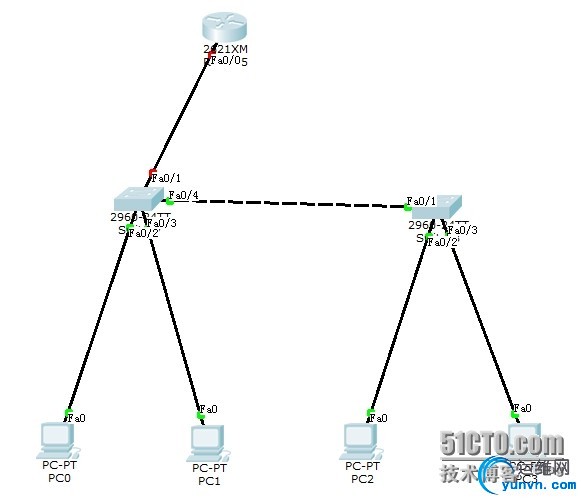

实验环境
一台路由器，两台交换机，四台PC机，
设 PC0的ip：192.168.1.1 网关：192.168.1.254
PC1的ip：192.168.2.1 网关：192.168.2.254
PC2的ip：192.168.1.2 网关：192.168.1.254
PC3的ip：192.168.2.2 网关：192.168.2.254

实验步骤

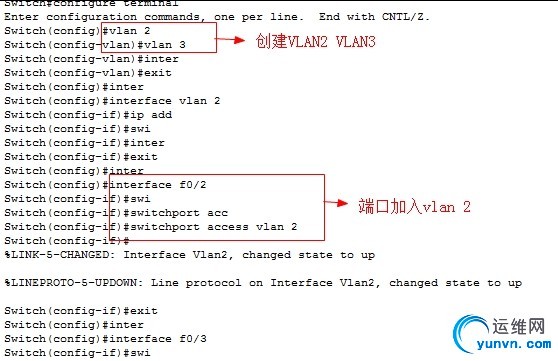

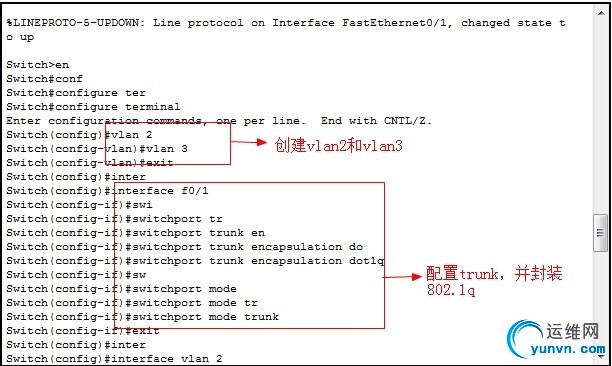

对两台交换机的配置

对路由器的配置

结果验证

实验二、三层交换技术和动态路由
实验目标
使用三层交换技术实现vlan间的通信，在三层交换机上配置动态路由
实验环境
一台路由器，一台三层交换机，一台二层交换机，三台PC机，
设 PC4的ip：192.168.1.1 网关：192.168.1.254
PC5的ip：192.168.2.1 网关：192.168.2.254
PC6的ip：192.168.4.1 网关：192.168.4.254

实验步骤
对二层交换机的配置

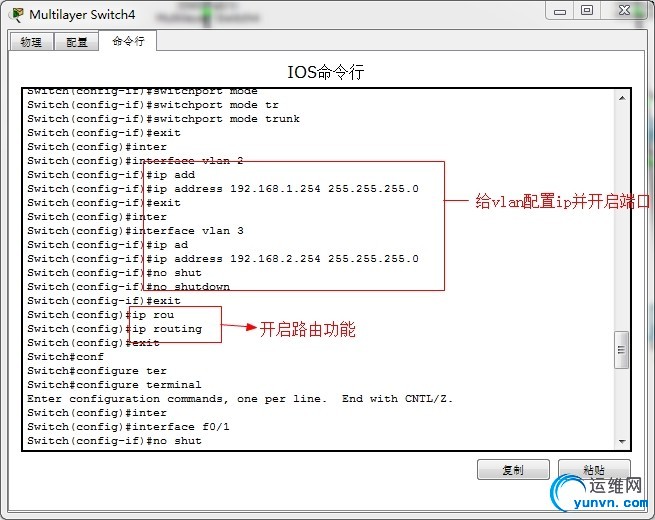

对三层交换机的配置

对路由器的配置

结果验证
