Corosync+Pacemaker+iscsi+Httpd实现web服务的高可用
一、软件介绍
Corosync实现的是membership和可靠组通信协议
Pacemaker则基于Corosync/Linux-HA实现服务的管理
Corosync包括如下组件：
Totem protocol
EVS
CPG
CFG
Quorum
Extended Virtual Synchrony算法(EVS)提供两个功能：
组成员列表的同步；
组消息的可靠组播。
Pacemaker层次架构
Pacemaker本身由四个关键组件组成:
CIB ( 集群信息基础)
CRMd ( 集群资源管理守护进程) PEngine ( PE or 策略引擎) STONITHd(Shoot-The-Other-Node-In-The-Head 爆其他节点的头)
内部组件结构 二、软件的安装及web服务实现
实验环境：rhel6.5
KVM虚拟机 关闭防火墙 selinux disabled
两个节点node1.com node4.com
yum install corosync pacemaker -y
yum仓库不提供crm命令需要自己装 包名：crmsh-1.2.6-0.rc2.2.1.x86_64.rpm、pssh-2.3.1-2.1.x86_64.rpm pssh-2.3.1-4.1.x86_64.rpm、python-pssh-2.3.1-4.1.x86_64.rpm 安装crmsh依赖与pssh包，pssh若选用2.3.1-4.1还需安装python-pssh-2.3.1-4.1
配置 Corosync 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| vi /etc/corosync/corosync.conf
totem {
version: 2
secauth: off
threads: 0
interface {
ringnumber: 0
bindnetaddr: 192.168.122.0 //设置成实验环境的网段
mcastaddr: 226.44.1.1 //集群使用多播，各节点需要一致
mcastport: 5405
ttl: 1
}
}
logging {
fileline: off
to_stderr: no
to_logfile: yes
to_syslog: yes
logfile:
/var/log/cluster/corosync.log
debug: off
timestamp: on
logger_subsys {
subsys: AMF
debug: off
}
}
amf {
mode: disabled
}
service { //添加
name: pacemaker
ver: 0
}
//When run in version 1 mode, the plugin does not start the Pacemaker daemons.
When run in version 0 mode, the plugin can start the Pacemaker daemons.
|
两个节点上配置相同 /etc/init.d/corosync start //启动corosync服务 使用crm_verify-LV 先校验配置文件
pacemaker默认启用了stonith，而当前集群并没有相应的stonith设备，因此此默认配置目前尚不可用，这可以通过如下命令先禁用stonith： crm(live)configure#crm configureproperty stonith-enabled=false 再用crm_verify -LV 命令查看就没有报错了，一个节点配置所有节点同步 添加资源vip
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| crm(live)configure# primitive vip ocf:heartbeat:IPaddr2 params ip=192.168.122.20 cidr_netmask=24 op
monitor interval=30s
crm(live)configure# commit
crm(live)configure# show
node node1.com
node node4.com
primitive vip ocf:heartbeat:IPaddr2
params ip="192.168.122.20"
cidr_netmask="24"
op monitor interval="30s"
property $id="cib-bootstrap-options"
dc-version="1.1.10-14.el6-368c726"
cluster-infrastructure="classic
openais (with plugin)"
expected-quorum-votes="2"
stonith-enabled="false"
|
当有半数以上的节点在线时,这个集群就认为自己拥有法定人数了,是“合法”的 1
| crm(live)configure# property no-quorum-policy=ignore
|

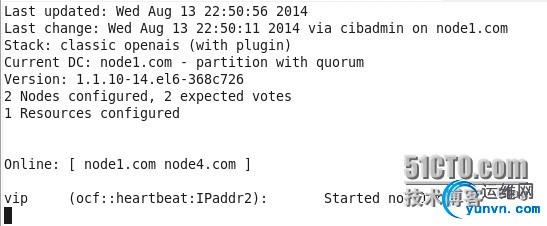

//忽略达不到法定人数的情况,继续运行资源 提交成功后就可以在另外一个节点上使用命令crm_mon 查看资源
添加web服务资源website: 首先修改httpd配置文件 1
2
3
4
5
6
7
| vi /etc/httpd/conf/httpd.conf //各个节点服务节点均得修改，大概在921行，去掉注释
SetHandler server-status
Order deny,allow
Deny from all
Allow from 127.0.0.1
|
1
2
3
4
5
| crm(live)configure# primitive website ocf:heartbeat:apache params configfile=/etc/httpd/conf/httpd.conf op
monitor interval=30s
crm(live)configure# commit
WARNING: website: default timeout 20s for start is smaller than the advised 40s
WARNING: website: default timeout 20s for stop is smaller than the advised 60s
|
1
| crm(live)configure# colocation website-with-vip inf: website vip
|
//将website和vip绑定在同一个节点上，不添加的话，两个资源会运行在不同的节点
1
2
| crm(live)configure# location master-node website 10: node4.com //设置master主节点
crm(live)configure# commit
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| crm(live)configure# show
node node1.com
node node4.com
primitive vip ocf:heartbeat:IPaddr2
params ip="192.168.122.20" cidr_netmask="24"
op monitor interval="30s"
primitive website ocf:heartbeat:apache
params configfile="/etc/httpd/conf/httpd.conf"
op monitor interval="30s"
meta target-role="Started"
location master-node website 10: node4.com
colocation website-with-vip inf: website vip
property $id="cib-bootstrap-options"
dc-version="1.1.10-14.el6-368c726"
cluster-infrastructure="classic openais (with plugin)"
expected-quorum-votes="2"
stonith-enabled="false"
no-quorum-policy="ignore"
|
此时可以进行测试：打开备用节点上的监控crm_mon，再关闭主节点的corosync服务，可以看到资源会切换到备用节点，若master恢复，会切换回去，即集群的高可用
添加iscsi共享存储 首先在宿主机上建立共享存储 1
2
3
4
5
6
7
| vi /etc/tgt/targets.conf
<target
iqn.2014-06.com.example:server.target1>
backing-store /dev/vg_ty/ty //宿主机使用lvm存储
initiator-address 192.168.122.24
initiator-address 192.168.122.27
|
$ /etc/init.d/tgtd restart $ tgt-admin -s //可以查看所有的目标主机 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Type: disk
SCSI ID: IET 00010001
SCSI SN: beaf11
Size: 2147 MB, Block size: 512
Online: Yes
Removable media: No
Prevent removal: No
Readonly: No
Backing store type: rdwr
Backing store path: /dev/vg_ty/ty
Backing store flags:
Account information:
ACL information:
192.168.122.24
192.168.122.27
|
两节点（虚拟机）上连接iscsi 1
2
3
4
5
6
7
8
9
10
| [iyunv@node1 ~]# iscsiadm -m discovery -p 192.168.122.1 -t st
Starting iscsid: [ OK ]
192.168.122.1:3260,1 iqn.2014-06.com.example:server.target1
[iyunv@node1 ~]# iscsiadm -m node -l
Logging in to [iface: default, target:
iqn.2014-06.com.example:server.target1, portal: 192.168.122.1,3260]
(multiple)
Login to [iface: default, target:
iqn.2014-06.com.example:server.target1, portal: 192.168.122.1,3260]
successful.
|
fdisk -l //即可看到新添加的磁盘,进行分区
fdisk -cu /dev/sda mkfs.ext4 /dev/sda1 //格式化成ext4 mount /dev/sda1 /var/www/html echo 'node1.com' >/var/www/html/index.html umount /dev/sda1
1
2
3
4
5
6

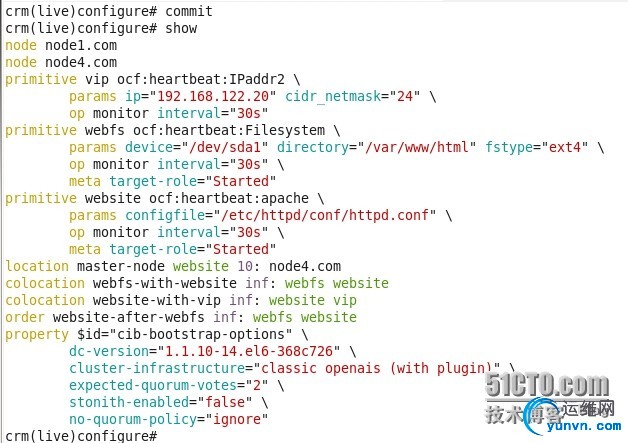

| crm(live)configure# primitive webfs ocf:heartbeat:Filesystem params device=/dev/sda1
directory=/var/www/html fstype=ext4 op monitor interval=30s
crm(live)configure# colocation webfs-with-website inf: webfs website
//将webfs和website绑定在同一个节点上
crm(live)configure# order website-after-webfs inf: webfs website
//设置启动顺序，先启动文件系统webfs，再启动服务website
|

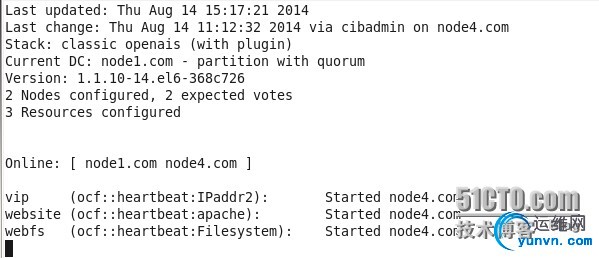

此时查看资源状况 服务运行在master node4.com上，当master宕机，资源会被备用节点node1.com接管。
