OSPF P2MP基本实验

435243

帧中继默认是NBMA，P2MP是通过NBMA强制修改的，帧中继二层不支持组播，而ospf是使用组播来交互报文，由此可以说明P2MP是广播（组播）来交互的，所以不需要手工指定peer，但要在fr map ip x.x.x.x broadcast？？？
p2mp也有两种方式，

一种是通过修改帧中继map表，使其支持广播方式
另一种是通过单播手工指定peer（实验没做成功），为什么不能成功，因为p2mp采用组播交互报文？？

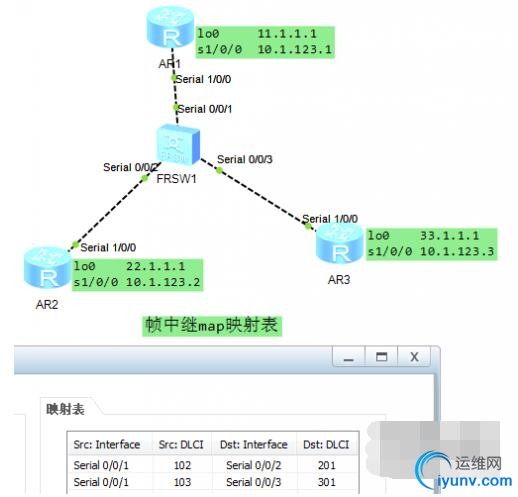

第一种：通过通过修改帧中继map表，使其支持广播方式：

R1:
[Huawei]dis cur conf ospf
[V200R003C00]
#
ospf 1
area 0.0.0.0
  network 10.1.123.0 0.0.0.255
  network 11.1.1.1 0.0.0.0
#
return
[Huawei]
[Huawei]dis cur inter
[V200R003C00]
#
interface Serial1/0/0
link-protocol fr
fr map ip 10.1.123.2 102 broadcast
fr map ip 10.1.123.3 103 broadcast
ip address 10.1.123.1 255.255.255.0
ospf network-type p2mp
#
[Huawei]
[Huawei]dis ospf inter s 1/0/0

OSPF Process 1 with Router ID 11.1.1.1
Interfaces


Interface: 10.1.123.1 (Serial1/0/0)
Cost: 48      State: P-2-P     Type: P2MP      MTU: 1500
Timers: Hello 30 , Dead 120 , Poll  120 , Retransmit 5 , Transmit Delay 1
[Huawei]
[Huawei]dis ospf peer bri

OSPF Process 1 with Router ID 11.1.1.1
  Peer Statistic Information
----------------------------------------------------------------------------
Area Id          Interface                        Neighbor id      State
0.0.0.0          Serial1/0/0                      22.1.1.1         Full
0.0.0.0          Serial1/0/0                      33.1.1.1         Full
----------------------------------------------------------------------------
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.0/24  Direct  0    0           D   10.1.123.1      Serial1/0/0
     10.1.123.1/32  Direct  0    0           D   127.0.0.1       Serial1/0/0
P2MP会自动产生一条32位主机路由，用户R3访问R2使用？
     10.1.123.2/32  Direct  0    0           D   10.1.123.2      Serial1/0/0
     10.1.123.3/32  Direct  0    0           D   10.1.123.3      Serial1/0/0
   10.1.123.255/32  Direct  0    0           D   127.0.0.1       Serial1/0/0
       11.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
       22.1.1.1/32  OSPF    10   48          D   10.1.123.2      Serial1/0/0
       33.1.1.1/32  OSPF    10   48          D   10.1.123.3      Serial1/0/0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[Huawei]dis ospf peer

OSPF Process 1 with Router ID 11.1.1.1
Neighbors

Area 0.0.0.0 interface 10.1.123.1(Serial1/0/0)'s neighbors
Router ID: 22.1.1.1         Address: 10.1.123.2
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: None   BDR: None   MTU: 0
   Dead timer due in 94  sec
   Retrans timer interval: 5
   Neighbor is up for 00:09:54
   Authentication Sequence: [ 0 ]

Router ID: 33.1.1.1         Address: 10.1.123.3
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: None   BDR: None   MTU: 0
   Dead timer due in 89  sec
   Retrans timer interval: 5
   Neighbor is up for 00:09:57
   Authentication Sequence: [ 0 ]

[Huawei]dis ip routing-table protocol ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
         Destinations : 4        Routes : 4

OSPF routing table status : <Active>
         Destinations : 2        Routes : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       22.1.1.1/32  OSPF    10   48          D   10.1.123.2      Serial1/0/0
       33.1.1.1/32  OSPF    10   48          D   10.1.123.3      Serial1/0/0

OSPF routing table status : <Inactive>
         Destinations : 2        Routes : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.2/32  OSPF    10   48              10.1.123.2      Serial1/0/0
     10.1.123.3/32  OSPF    10   48              10.1.123.3      Serial1/0/0

---------------------------------------
R2：
[Huawei]dis cur conf ospf
[V200R003C00]
#
ospf 1
area 0.0.0.0
  network 10.1.123.0 0.0.0.255
  network 22.1.1.1 0.0.0.0
#
return
[Huawei]
[Huawei]dis cur inter
[V200R003C00]
#
interface Serial1/0/0
link-protocol fr
fr map ip 10.1.123.1 201 broadcast
ip address 10.1.123.2 255.255.255.0
ospf network-type p2mp
#
[Huawei]
[Huawei]dis ospf inter s 1/0/0

OSPF Process 1 with Router ID 22.1.1.1
Interfaces


Interface: 10.1.123.2 (Serial1/0/0)
Cost: 48      State: P-2-P     Type: P2MP      MTU: 1500
Timers: Hello 30 , Dead 120 , Poll  120 , Retransmit 5 , Transmit Delay 1
[Huawei]
[Huawei]dis ospf peer bri

OSPF Process 1 with Router ID 22.1.1.1
  Peer Statistic Information
----------------------------------------------------------------------------
Area Id          Interface                        Neighbor id      State
0.0.0.0          Serial1/0/0                      11.1.1.1         Full
----------------------------------------------------------------------------
[Huawei]
[Huawei]
[Huawei]dis ospf pe

OSPF Process 1 with Router ID 22.1.1.1
Neighbors

Area 0.0.0.0 interface 10.1.123.2(Serial1/0/0)'s neighbors
Router ID: 11.1.1.1         Address: 10.1.123.1
   State: Full  Mode:Nbr is  Slave  Priority: 1
   DR: None   BDR: None   MTU: 0
   Dead timer due in 114 sec
   Retrans timer interval: 5
   Neighbor is up for 00:12:24
   Authentication Sequence: [ 0 ]

[Huawei]dis ip rou
[Huawei]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.0/24  Direct  0    0           D   10.1.123.2      Serial1/0/0
     10.1.123.1/32  Direct  0    0           D   10.1.123.1      Serial1/0/0
     10.1.123.2/32  Direct  0    0           D   127.0.0.1       Serial1/0/0
     10.1.123.3/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0
   10.1.123.255/32  Direct  0    0           D   127.0.0.1       Serial1/0/0
       11.1.1.1/32  OSPF    10   48          D   10.1.123.1      Serial1/0/0
       22.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
       33.1.1.1/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0
R2到达R3的33.1.1.1下一条是R1 10.1.1.23.1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

[Huawei]dis ip rou
[Huawei]dis ip routing-table pr
[Huawei]dis ip routing-table protocol ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
         Destinations : 4        Routes : 4

OSPF routing table status : <Active>
         Destinations : 3        Routes : 3

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.3/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0
       11.1.1.1/32  OSPF    10   48          D   10.1.123.1      Serial1/0/0
       33.1.1.1/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0

OSPF routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.1/32  OSPF    10   48              10.1.123.1      Serial1/0/0

[Huawei]
------------------------------------------------------
R3：
[Huawei]dis cur conf ospf
[V200R003C00]
#
ospf 1
area 0.0.0.0
  network 10.1.123.0 0.0.0.255
  network 33.1.1.1 0.0.0.0
#
return
[Huawei]
[Huawei]dis cur inter
[V200R003C00]
#
interface Serial1/0/0
link-protocol fr
fr map ip 10.1.123.1 301 broadcast
ip address 10.1.123.3 255.255.255.0
ospf network-type p2mp
#
[Huawei]
[Huawei]dis ospf inter s 1/0/0

OSPF Process 1 with Router ID 33.1.1.1
Interfaces


Interface: 10.1.123.3 (Serial1/0/0)
Cost: 48      State: P-2-P     Type: P2MP      MTU: 1500
Timers: Hello 30 , Dead 120 , Poll  120 , Retransmit 5 , Transmit Delay 1
[Huawei]
[Huawei]dis ospf peer bri

OSPF Process 1 with Router ID 33.1.1.1
  Peer Statistic Information
----------------------------------------------------------------------------
Area Id          Interface                        Neighbor id      State
0.0.0.0          Serial1/0/0                      11.1.1.1         Full
----------------------------------------------------------------------------
[Huawei]dis iprou
[Huawei]dis ospf pe

OSPF Process 1 with Router ID 33.1.1.1
Neighbors

Area 0.0.0.0 interface 10.1.123.3(Serial1/0/0)'s neighbors
Router ID: 11.1.1.1         Address: 10.1.123.1
   State: Full  Mode:Nbr is  Slave  Priority: 1
   DR: None   BDR: None   MTU: 0
   Dead timer due in 116 sec
   Retrans timer interval: 5
   Neighbor is up for 00:13:25
   Authentication Sequence: [ 0 ]

[Huawei]dis ip rou pr ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
         Destinations : 4        Routes : 4

OSPF routing table status : <Active>
         Destinations : 3        Routes : 3

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.2/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0
       11.1.1.1/32  OSPF    10   48          D   10.1.123.1      Serial1/0/0
       22.1.1.1/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0

OSPF routing table status : <Inactive>
         Destinations : 1        Routes : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.1/32  OSPF    10   48              10.1.123.1      Serial1/0/0

[Huawei]dis ip rou
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     10.1.123.0/24  Direct  0    0           D   10.1.123.3      Serial1/0/0
     10.1.123.1/32  Direct  0    0           D   10.1.123.1      Serial1/0/0
     10.1.123.2/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0
     10.1.123.3/32  Direct  0    0           D   127.0.0.1       Serial1/0/0
   10.1.123.255/32  Direct  0    0           D   127.0.0.1       Serial1/0/0
       11.1.1.1/32  OSPF    10   48          D   10.1.123.1      Serial1/0/0
       22.1.1.1/32  OSPF    10   96          D   10.1.123.1      Serial1/0/0
       33.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
