ASA Modular Policy Framework_04

435243

MPF


基本MPF架构介绍
class-map:什么流量,对流分类

    3-4层：源目ip，协议号，端口

    5-7层：应用层http ftp telnet

policy-map：添加多个类，为每个类做什么动作

     3-4层:较简单

    5-7层:限速，屏蔽关键字，比较复杂

service-policy：在哪里 匹配哪个class 执行哪个policy

class-map

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

ASA(config)# class-map 3-4 ASA(config-cmap)# match ? mpf-class-map mode commands/options:   access-list                 Match an Access List   any                         Match any packet   default-inspection-traffic  Match default inspection traffic:                               ctiqbe----tcp--2748      dns-------udp--53                                     ftp-------tcp--21        gtp-------udp--2123,3386                               h323-h225-tcp--1720      h323-ras--udp--1718-1719                               http------tcp--80        icmp------icmp                                        ils-------tcp--389       ip-options-----rsvp                                    mgcp------udp--2427,2727 netbios---udp--137-138                                 radius-acct----udp--1646 rpc-------udp--111                                     rsh-------tcp--514       rtsp------tcp--554                                     sip-------tcp--5060      sip-------udp--5060                                    skinny----tcp--2000      smtp------tcp--25                                     sqlnet----tcp--1521      tftp------udp--69                                     waas------tcp--1-65535   xdmcp-----udp--177         dscp                        Match IP DSCP (DiffServ CodePoints)    //ip包中tos里的字段   flow                        Flow based Policy            //定义流   port                        Match TCP/UDP port(s)           precedence                  Match IP precedence   rtp                         Match RTP port numbers     //语音流量（ip udp rtp video/audio）   tunnel-group                Match a Tunnel Group      //IPSec的tunnel里每条流（流由上面的flow 定义）的流量

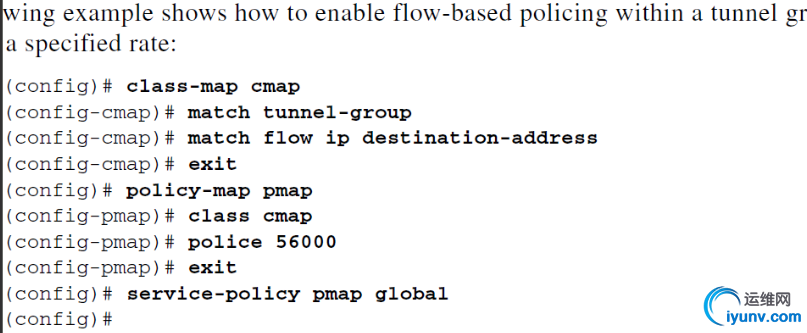

flow与tunnel-group示例：将tunnel里的每条流（以不同目的ip区分流）限速56k


policy-map
为每一个流量定义行为

•


  • 发送流量到AIP-SSM    //送往IPS 过滤检查是否有危险代码

  • 发送流量到CSC-SSM     //送往防病毒模块 查看是否有病毒

  • 发送Netflow信息        //将匹配的流量信息发到网管

  • Qos对流量优先处理        //优先级

  • Qos对流量进行police或shape处理    //限速

  • 运用层监控

  • 配置高级连接设置        //最大连接数，半开连接等等



全局和每一个接口只能配置一个policy map

在一个policy map中，行为处理的顺序如下。
    QoS 入方向流量的policing
    高级连接设置
    CSC-SSM
    运用层监控
    AIP-SSM
    QoS 出方向流量的policing
    QoS 优先级队列

    QoS 流量shaping

Service Policy
1.运用policy map到一个接口，或者全局运用到所有接口
2.策略的方向基于policy map的运用
    每接口:归类和行为被运用到两个方向上
    全局:归类和行为被运用到所有接口的入方向

    policing(出入都可)， shaping（出）和priority（出）例外


MPF对网管流量的控制
1.网络策略仅仅只控制穿越的流量
2.使用管理策略来控制抵达ASA的流量
3.只有一部分匹配功能可以使用
4.只有一部分行为可以使用


class-map

1 2 3

ASA(config)# class-map type management Management_Telnet_Traffic ASA(config-cmap)# match port tcp eq telnet ASA(config-cmap)# exit

policy-map

1 2 3 4

ASA(config)# policy-map inside       //这个inside是个名字，由于一个接口只能用一个policy，取名方便识别 ASA(config-pmap)# class Management_Telnet_Traffic        //添加一个类 ASA(config-pmap-c)# set connection conn-max 1 embryonic-conn-max 0 //动作：最大连接数为1，半连接数无限制 ASA(config-pmap-c)# exit

service-policy

1 2 3 4

ASA(config)# service-policy inside interface inside     //运用到接口：第一个inside是名字 ASA(config)# telnet 0 0 inside         //开启Telnet ASA(config)# passwd cisco                //远程登录需要密码

MPF基本状态监控特性

ASA默认只对TCP/UDP流量进行状态监控，ICMP ping和ESP默认禁止
icmp:直接在默认全局policy里的class中加个inspect icmp

1 2 3

policy-map global_policy class inspection_default   inspect icmp

esp:ipsec分协商和加密，协商部分是UDP故能生成cnnection 表，但加密部分不能生成表项，故出去了回不来

1 2 3 4 5 6 7 8

access-list ESP extended permit esp any any class-map ESP   match access-list ESP     policy-map global_policy   class ESP     inspect ipsec-pass-thru

ASA会话超时

如果出现TCP连接关闭事件，或闲置超时事件，会话表项会被删除

等待SYN/ACK    超时时间30s

半关闭      10分钟    tcp 是双向的，单向存在的时间

闲置时间     1小时     没数据包的连接 idle时间

Telnet的connection表项超时时间DCD

1 2 3 4 5 6 7 8 9 10 11

access-list global_mpc_1 extended permit tcp 10.1.1.0   255.255.255.0 host 202.100.1.1 eq telnet     class-map Client-to-Server-Telnet   match access-list global_mpc_1     policy-map global_policy   class Client-to-Server-Telnet     set connection timeout idle 4:00:00 reset dcd 0:15:00 5     //超时后会清除connection表项  reset：清除表后还会向两边发送reset报文，使得两端也清除连接信息     // dcd（探测邻居存活）:每15分钟检测一次，5次超时则清除

ASA默认对穿越流量不减TTL，也可激活
（顺便提下，win的tracert发得是icmp报文，而路由器traceroute发的是UDP报文）

1 2 3 4 5

class-map Traceroute   match access-list Traceroute        //acl抓包看看端口33434，自己对着写，记得放行流量 policy-map global_policy   class Traceroute     set connection decrement-ttl    //ttl减一

      穿越ASA 别人写的就是好..


MPF TCP规范化


ASA对IP分片的处理
1.缓存一个数据包的所有分片，直到所有分片被收齐。
2.确认分片被适当的切分。
3.重组装IP分片，并对其进行TCP规范化和运用层监控处理。

4.发送分片就和收到它们的时候一样

1 2 3 4 5 6 7 8 9 10

ASA(config)# fragment ? configure mode commands/options:   chain       Configure maximum number of elements in a fragment set //一个包最多 多少个分片   reassembly  Configure reassembly option   size        Configure maximum number of blocks in database  //每个接口最多缓存1000个分片   timeout     Configure number of seconds to assemble a fragment set //一个包多少S内没有收到全部分片完成重组。则全部丢弃 ASA(config)# fragment size 1000 Outside ASA(config)# fragment chain 24 Outside ASA(config)# fragment timeout 5 Outside

MPF TCP规范化
1.确认遵循TCP协议，并且阻止逃避攻击
2.默认情况下，只是允许最小的TCP特性（option字段全部置1）
3.执行TCP初始化序列号扰乱以保护内部主机（防止会话挟持）

4.为上层监控提供对字节流的重组装

这会导致异步链路的一些链接建立失败（如tcp的握手）:

解决：采用TCP状态化旁路（TCP Bypass）
   TCP Bypass用MPF归类特定流量，以访问控制列表对待这些流量，同时也关闭了ASA对这些流量的三层监控，认证代理和TCP规范化处理，故只能旁路可信流量


实验：TCP Bypass


inside的lo0访问DMZ的lo0口，走的是ospf过防火墙

1	DMZ(config)#ip route 7.7.7.7 255.255.255.255 10.0.0.72    //在DMZ上添加指向inside的lo0静态路由

当inside的lo0 Telnet DMZ的lo0时，去的包过防火墙而回来的包走的10.0.0.0网段，形成异步链路
Telnet默认是不通的：
但可以ping，不受影响

1 2 3 4 5 6 7 8 9

ASA(config)# access-list tcpbypass permit tcp host 7.7.7.7 host 2.2.2.2 eq tel ASA(config)# class-map tcpbypass ASA(config-cmap)# match access-list tcpbypass ASA(config-cmap)# exit ASA(config)# policy-map tcpbypass ASA(config-pmap)# class tcpbypass ASA(config-pmap-c)# set connection advanced-options tcp-state-bypass ASA(config-pmap-c)# exit ASA(config)# service-policy tcpbypass interface inside

1 2 3 4

ASA(config)# show conn detail Flags: B - initial SYN from outside, b - TCP state-bypass or nailed, TCP DMZ: 2.2.2.2/23 inside: 7.7.7.7/55245,     flags b , idle 3m47s, uptime 3m50s, timeout 1h0m, bytes 31

这种connection表项无法正常检测到链路是否终结，只能等超时清除

实验：BGP 穿越ASA

1 2 3

*Mar  1 01:08:35.219: %TCP-6-BADAUTH: No MD5 digest from 2.2.2.2(179) to 7.7.7.7(15325) (RST //原由：经过bgp md5（tcp头部+密码+伪首部->hash）散列后的值会在bgp的报文中添加option为tcp的字段，type类型为19     而ASA会将tcp type=19 的option字段全改成1了,并

MPF支持动态运用协议

Cisco ASA默认嗅探很多动态协议（FTP,HTTP），只需ACL放行初始化会话，ASA会自动放行后续会话


FTP：
高优先级 以主动模式访问 低优先级的FTP时
    第一信道：由高优先级先发起的，会建立connection会话，也能回来
    第二信道：由低先发起，但ASA已经嗅探到第一信道的port数据，根据port建立了对应的connection会话，所以第二信道能通

    但当FTP的端口不是21
    第一信道：高到低能建立conn
    第二信道：由于端口不是21，ASA并不知道是FTP，没有记录port信息，也就没有conn表项，低到高，通不了

1 2 3 4 5

class-map New-FTP     match port tcp eq 2121    //FTP自定义端口 policy-map global_policy     class New-FTP         inspect ftp

    被动发起都是client，怎么都能通，除非client在低优先级，那么acl放行第一信道即可，如果不是21，第二信道也要放

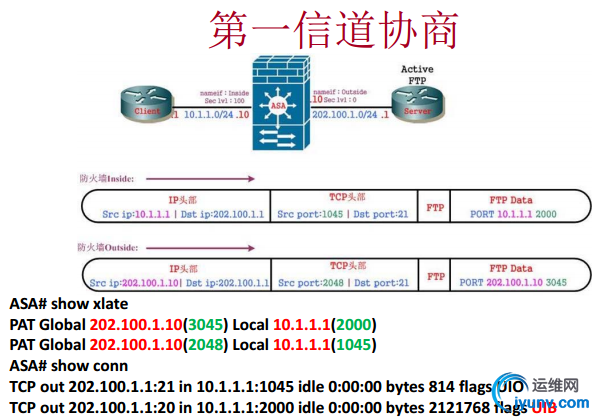

以下是做了PAT的FTP，ASA会修改port数据，ip，端口发给外网，自动建立conn和PAT表项






MPF运用层策略


DNS..............

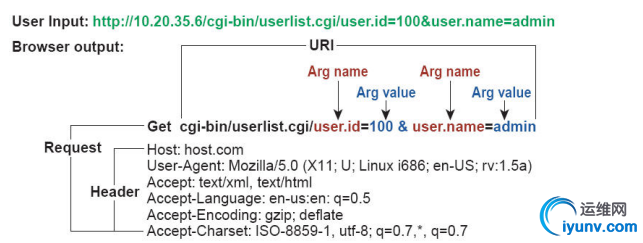

配置MPF URL过滤

1 2 3 4

定义URL过滤服务器: url-server (DMZ) vendor websense host 192.168.1.100 定义需要过滤的流量: filter url http 10.1.1.0 255.255.255.0 0.0.0.0 0.0.0.0 allow //allow表示服务器挂了就放行

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

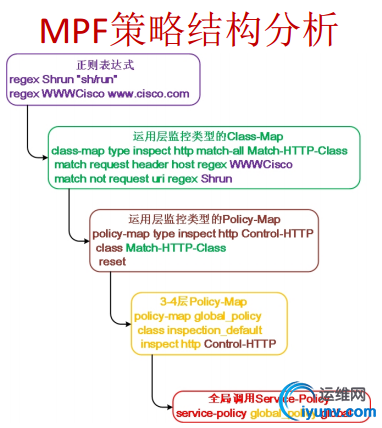

配置正则表达式: regex Shrun "sh/run" regex WWWCisco www.cisco.com 配置运用层监控类型的Class-Map: class-map type inspect http match-all Match-HTTP-Class match request header host regex WWWCisco match not request uri regex Shrun 配置运用层监控类型的Policy-Map: policy-map type inspect http Control-HTTP parameters protocol-violation action reset class Match-HTTP-Class reset 调用运用层监控类型的Policy-Map: policy-map global_policy class inspection_default inspect http Control-HTTP

配置ESMTP运用层控制

1 2 3 4 5 6 7 8 9

配置运用层监控类型的Policy-Map: policy-map type inspect esmtp Control-ESMTP match header length gt 4096 reset 调用运用层监控类型的Policy-Map: policy-map global_policy class inspection_default no inspect esmtp inspect esmtp Control-ESMTP

MPF连接控制与TCP Intercept

1 2 3 4 5 6 7

access-list global_mpc extended permit tcp any host   202.100.1.1 eq www class-map Connection-Control   match access-list global_mpc policy-map global_policy   class Connection-Control     set connection conn-max 1000 embryonic-conn-max 600 per-client-max 10 per-client-embryonic-max 5

MPF实现QoS


有两种方式实现QoS:
    Policing:丢弃超时速率限制的流量；支持对一个接口出入流量配置；丢弃会造成TCP重传
    Shaping：缓存超过限制的流量；只支持对一个接口的出流量配置；缓存会减少TCP重传，但会造成抖动
    Priority Queuing：优先队列
Policing

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

配置HTTP限速     内部接口入方向 class-map HTTP-Traffic   match port tcp eq www policy-map Inside-policy   class HTTP-Traffic     police input 1000000 1500 service-policy Inside-policy interface Inside 配置ICMP限速     外部接口出方向 access-list Outside_mpc extended permit icmp any any class-map ICMP-Traffic   match access-list Outside_mpc policy-map Outside-policy   class ICMP-Traffic     police output 56000 1500 service-policy Outside-policy interface Outside

Shaping

1 2 3 4 5

出接口 policy-map Outside-policy   class class-default     shape average 10000000 service-policy Outside-policy interface Outside

Priority Queuing
1.Cisco ASA默认为一个接口收到的流量执行best‐effort队列
2.best‐effort队列是一个基于FIFO机制的服务
3.应该在一个接口为那些延时敏感的流量，例如:语音流量创建一个优
先级队列。
4.Cisco ASA在移动数据包到best‐effort队列之前，首先腾空优先级队列
5.使用Cisco MPF配置优先级队列

1 2 3 4 5 6 7 8 9

priority-queue Outside   tx-ring-limit 128 （硬件队列 最大512）        //只有当硬件队列满了，设备发生拥塞了，才会使用到软件队列   queue-limit 2048 （软件队列 最大2048）        //此队列机制都有各自的调度机制和丢弃机制 class-map VoIP   match dscp ef            //通过dscp字段是否为ef判断语言 policy-map Outside-policy   class VoIP     priority service-policy Outside-policy interface Outside
