ASA基于用户的MPF 、高级访问控 制和地址转换_05

435243

基于用户的MPF

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75

username user1 password cisco username user2 password cisco   ! !创建两个账号给用户认证用    object-group user group1   ！ ！创建一个对象组    user Local\user1 ！ ！匹配本地数据的用户，也可以是ACS。    object-group user group2 user Local\user2 access-list 100 extended permit tcp any any eq 80   ！ ！匹配流量    aaa authentication match 100 inside LOCAL   ！ ！只要是这些流量都做认证，认证数据库为本地    access-list filter-shrun permit tcp object-group-user group1 any   any eq www   ! !匹配流量，并且是用户1的。    access-list filter-who permit tcp object-group-user group2 any any   eq www regex who "who"   ！ ！配置正则表达式，有”who”关键字的    regex shrun "sh/run" class-map class1 match access-list filter-shrun     !! 匹配流量    class-map class2 match access-list filter-who policy-map type inspect http policy-map1 !! 注意，这是5-7层    parameters match request uri regex shrun   ！ ！当这个流量中，有正则表达式里的关键字时   drop-connection log   ！ ！丢弃并且做log policy-map type inspect http policy-map2 parameters match request uri regex who   reset policy-map global_policy class class1   inspect http policy-map1    !! 深度过滤    class class2   inspect http policy-map2

Botnet Traffic Filter
ASDM自行添加即可


NAT

Object NAT:只能转换源或目的IP
Twice NAT:在满足策略下转换源和目IP
静态（常用于指定服务器对外端口转换），PAT（动态地址加端口转换），identity NAT（旁路部分地址）




一个网段转换一个地址范围

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

配置动态NAT object network innet subnet 192.168.17.0 255.255.255.0 object network outnet range 192.168.16.60 192.168.16.70    object network innet nat (inside,outside) dynamic outnet     查看 ASA(config)# show xlate 1 in use, 1 most used Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,        s - static, T - twice, N - net-to-net NAT from inside:192.168.17.100 to outside:192.168.16.65 flags i idle 0:01:03 timeout 3:00:00 ASA(config)# show running-config nat ! object network innet nat (inside,outside) dynamic outnet ASA(config)# show running-config object network object network innet subnet 192.168.17.0 255.255.255.0 object network outnet range 192.168.16.60 192.168.16.70 ASA(config)# show running-config timeout timeout xlate 3:00:00 timeout pat-xlate 0:00:30 .. 更改nat超时时间 ASA(config)# timeout xlate 1:0:0 清除转换表 ASA(config)# clear xlate

静态nat

1	把动态的  object中的网段范围换成host    再改静态就可以了

一个范围转换一个地址不同端口

1 2 3 4 5 6 7 8 9 10 11

PAT ! object network innet nat (inside,DMZ) dynamic 192.168.12.110    //直接指向一个地址即可    ASA# show xlate 1 in use, 2 most used Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,        s - static, T - twice, N - net-to-net TCP PAT from inside:192.168.17.100/49526 to DMZ:192.168.12.110/49526 flags ri idle 0:01:15 timeout 0:00:30

先动态转换，地址池用尽再切换PAT

1 2 3 4 5 6 7 8

object network outpool range 192.168.16.119 192.168.16.120 object network innet subnet 7.7.7.0 255.255.255.0 ! object network innet nat (inside,outside) dynamic outpool interface    //若地址池用尽就用接口的ip做pat

1 2 3 4 5 6 7 8 9

ASA# show x 4 in use, 4 most used Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,        s - static, T - twice, N - net-to-net ICMP PAT from inside:7.7.7.1/14 to DMZ:192.168.12.139/14 flags ri idle 0:00:04 timeout 0:00:30 NAT from inside:7.7.7.3 to DMZ:192.168.12.119 flags i idle 0:00:08 timeout 1:00:00 NAT from inside:7.7.7.2 to DMZ:192.168.12.120 flags i idle 0:00:06 timeout 1:00:00 ICMP PAT from inside:7.7.7.7/15 to DMZ:192.168.12.139/15 flags ri idle 0:00:01 timeout 0:00:30

PAT地址池

1 2 3

nat (inside,DMZ) dynamic pat-pool dmzpool round-robin 动态转换到dmzpool里的地址的不同端口 round-robin表示轮询地址池里的地址

1 2 3 4 5 6 7 8 9

ASA(config-network-object)# show x 4 in use, 4 most used Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,        s - static, T - twice, N - net-to-net ICMP PAT from inside:7.7.7.1/22 to DMZ:192.168.12.119/22 flags ri idle 0:00:03 timeout 0:00:30 ICMP PAT from inside:7.7.7.3/20 to DMZ:192.168.12.119/20 flags ri idle 0:00:07 timeout 0:00:30 ICMP PAT from inside:7.7.7.2/21 to DMZ:192.168.12.120/21 flags ri idle 0:00:05 timeout 0:00:30 ICMP PAT from inside:7.7.7.7/23 to DMZ:192.168.12.120/23 flags ri idle 0:00:01 timeout 0:00:30

静态PAT

1 2 3 4 5 6 7 8 9

object network DMZ_Web_Server host 192.168.12.100 nat (DMZ,outside) static interface service tcp www www    // ftp 2121 等等          //注： 有这句，能访问192.168.16.139，但不能访问192.168.12.100                 没有这句，能访问192.168.12.100    access-list out-dmz extended permit tcp any object DMZ_Web_Server eq www                                      access-group out-dmz in interface outside

1 2 3 4 5 6

ASA(config-network-object)# show x 1 in use, 4 most used Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,        s - static, T - twice, N - net-to-net TCP PAT from DMZ:192.168.12.100 80-80 to outside:192.168.16.139 80-80     flags sr idle 0:02:40 timeout 0:00:00

outside 口抓包：

dmz口抓包：

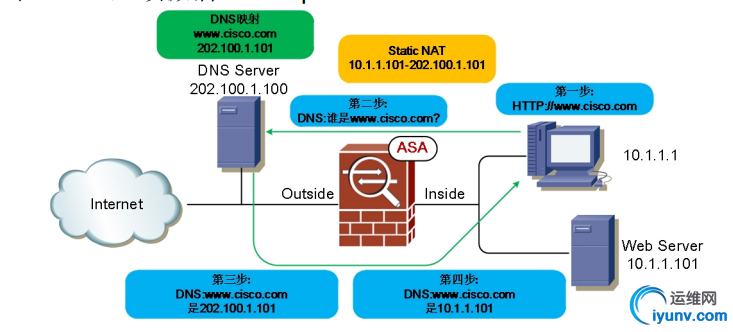

Static NAT DNS Rewrite

注：在ASA上必须激活DNS inspection

1 2 3 4

object network Inside-Web-Server host 10.1.1.101 object network Inside-Web-Server nat (Inside,Outside) static 202.100.1.101 dns

篡改dns解析的地址，内网访问www.cisco.com实际上是访问内网的一台web服务器

Dynamic Identity NAT

• Dynamic Identity NAT转换本地地址到相同的地址，到低安全级别的接口。（只能高到低）

• Outbound流量会在转换表中产生一个临时的转换槽位。



Static Identity NAT


同上，不过是永久表项

Twice Nat


只有源目符合的才会被匹配转换，
若只从object nat 中旁路一些数据包（由此可见，twice nat 默认优先 object nat），可以把转换前后设置一致，类似identity nat，当然也可以设置其他（如vpn配置）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

object network dst-1 host 1.1.1.1 object network dst-202 host 202.100.1.1 object network pat-1 host 202.100.1.101 object network pat-2 host 202.100.1.102 object network Inside-Network subnet 10.1.1.0 255.255.255.0 object service telnet23 service tcp destination eq telnet object service telnet3032 service tcp destination eq 3032    nat (Inside,Outside) source dynamic Inside-Network pat-1 destination static dst-1 dst-1 service telnet23 telnet23 nat (Inside,Outside) source dynamic Inside-Network pat-2 destination static dst-202 dst-202 service telnet3032 telnet3032

Network Object NAT和Twice NAT的主要区别

object nat：nat是object的一个参数，实体为object，可以方便的被用于调用（如：ACL），只能改源或目
twice nat：object是nat的一个参数，可以添加自定义的object（或group），扩展性强，可以同时改源目




nat顺序
优先级一：
    Twice NAT 敲入的顺序
    Twice可以随意调整顺序
优先级二： Object NAT
    静态转换优先于动态转换
    如果类型相同，按照如下方式排序
    1.地址范围
    2.IP地址数字大小
    4.Object名字排序

1 2 3 4 5 6

192.168.1.1/32 (static)                 10.1.1.0/24 (static)         192.168.1.0/24 (static)         172.16.1.0/24 (dynamic) (object abc)         172.16.1.0/24 (dynamic) (object def)         192.168.1.0/24 (dynamic

优先级三： Twice NAT
    after-auto



更改排序
默认twice nat优先object nat，当在twice nat加after-auto参数，就会放在object nat之后

1	nat (Inside,Outside) after-auto source dynamic Inside-Network pat-1 destination static dst-1 dst-1 service telnet23 telnet23

后敲的twice nat要排在前面，需要加 1

1	nat (Inside,Outside) 1 source dynamic Inside-Network pat-1 destination static dst-1 dst-1 service telnet23 telnet23
