PXE网络批量装机

werew

在大规模的linux应用环境中，如web群集、分布式计算等，服务器往往并不配备光驱设备，这种情况下如何为数十乃至上百台服务器裸机快速安装系统？传统的USB光驱、移动硬盘等安装方法显然已经力所难及。接下来介绍的PXE(Pre-boot Excution Enviroment，预启动环境)技术的网络装机方法，并结合Kickstart配置实现无人安装。

一、了解PXE远程安装服务
1.pxe远程安装服务的介绍

PXE是由Inter公司开发的网络引导技术，工作在C/S模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

2.    PXE远程安装服务的优势

（1）、规模化：可以大规模的同时安装多台裸机，大大提高了安装操作系统的效率。

（2）、自动化：在安装系统和配置服务的过程中全自动，相对减少了管理员安装时间，也大大避免了在安装过程中出错的可能。

（3）、远程实现：通过网络实现，不需要光盘、U盘等本地介质。较为方便。

3. 搭建PXE满足的条件
   （1）、客户机的网卡支持PXE协议（集成BOOTROM芯片），并且主板支持网络引导。
   （2）、网络中有一台DHCP服务器以便于为客户机自动分配IP地址，指定引导文件位置。
   （3）、服务器通过TFTP(Trivial  File  Transfer Protocol  简单文件传输协议)提供引导镜像文件的下载。
二、搭建PXE远程安装服务器
    实验环境：准备两台虚拟机，一台作为测试环境（RHEL6，IP地址192.168.1.1），另一台作为RHEL6安装端，设置网络引导安装。
1.    设置IP地址为192.168.1.1

修改配置文件：

[iyunv@locahost~]# vim/etc/sysconfig/network-scripts/ifcfg-eth0

修改内容：
IPADDR=192.168.1.1
NETMASK=255.255.255.0
（若没有则添加）
NM_CONTROLLED=”no”
ONBOOT=”yes”
启动network服务
[iyunv@localhost~]#service  network start
查看IP地址确认
[iyunv@localhost~]#ifconfig
注意：

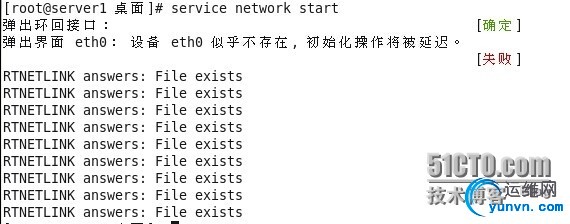

若启动network服务报错，如下图所示：

解决方法：
[iyunv@localhost~]# rm –rf/etc/udev/rules.d/70-persistent-net.rules
[iyunv@locahost~]# vim/etc/sysconfig/network-scripts/ifcfg-eth0
删除Mac地址一行
[iyunv@locahost~]#reboot

• 2.    搭建yum服务器安装所需要的服务


（1）、搭建yum光盘安装源：

[iyunv@localhost ~]#mkdir –p /var/ftp/rhel6
[iyunv@localhost ~]#mount /dev/cdrom /media
[iyunv@localhost ~]#cp –rf /media/* /var/ftp/rhel6/
    （2）、在/etc/yum.repos.d/目录下创建以.repo为后缀的文件：
[iyunv@localhost ~]# vim/etc/yum.repos.d/yum.repo
编写内容：
[Server]
name=Server
baseurl=file:///var/ftp/rhel6/Server
enabled=1
gpgcheck=0

• 3.    安装FTP服务，并设置开机自启动


[iyunv@localhost ~]# yum –y installvsftpd

[iyunv@localhost ~]#/etc/init.d/vsftpd  start

[iyunv@localhost ~]# chkconfig  vsftpd  start

3.  安装tftp服务，并修改相应的配置文件

（1）、使用yum安装tftp服务：

[iyunv@localhost ~]# yum –y installtftp

[iyunv@localhost ~]# yum –yinstall-server

（2）、修改tftp配置文件：

[iyunv@localhost ~]# vim/etc/xinetd.d/tftp

修改内容：

service tftp

{

……  //省略部分信息

     server_args   = -s/var/lib/tftpboot   //指定TFTP根目录

disable         =no

……  //省略部分信息

}

（3）、启动TFTP服务

[iyunv@localhost ~]# service xinetd  start

注：TFTP开机自启动，所以不需要再进行设置

• 4.    准备linux内核，初始化镜像文件


PXE网络安装的linux内核：vmlinuz

初始化镜像文件：initrd.img

[iyunv@localhost ~]# cd/var/ftp/yum/images/pxeboot

[iyunv@localhost ~]# cp  vmlinux initrd.img  /var/lib/tftpboot

• 5.    准备PXE引导程序、启动菜单文件


用于PXE网络安装的引导程序pxelinux.0，由软件包syslinux提供。

[iyunv@localhost ~]# yum  -y install  syslinux

[iyunv@localhost~]# cp/usr/share/syslinux/pxelinux.0 /var/lib/tftpboot

[iyunv@localhost ~]# mkdir  /var/lib/tftpboot/jpxelinux.cfg

[iyunv@localhost ~]# vim  /var/lib/tftpboot/pxelinux.cfg/default

default  auto                //指定默认出口名称

prompt 1                  //1表示等待用户控制

label auto

kernel  vmlinux

append  initrd=initrd.img  devfs=nomount randisk_size=8192

…….

• 6.    安装DHCP服务，修改配置文件以及开启服务


（1）、配置IP地址为192.168.1.1

（2）、安装dhcpd服务

[iyunv@localhost ~]# yum  -y  install   dhcpd

（3）、修改dhcpd的配置文件

[iyunv@localhost ~]# vim /etc/dhcpd.conf

编写内容：

subnet 192.168.1.1   netmask 255.255.255.0 {

range 192.168.1.2     192.168.1.200;

next-server 192.168.1.1;   //指定TFTP服务器的地址

filename “pxelinux.0”;     //指定PXE引导程序的文件名

}

（4）、启动dhcp服务，并设置为开机自启动

[iyunv@localhost ~]# service dhcpdstart

[iyunv@localhost ~]# chkconfig dhcpd on

• 3.    验证PXE网络安装


客户机使用裸机，不需要额外设置；若为已有系统的主机重装系统，则可能需要修改BIOS设置，将“Boot First”设为“NETMASK”或“LAN”，然后重启主机。

如果服务器配置正确，则客户机重启后将自动配置IP地址，然后从TFTP服务器获得引导程序pexlinux.0，并根据引导菜单配置提示用户指定启动入口，

• 实现Kickstart无人值守安装
• 安装之前需要先安装system-config-kickstart noarch软件包



[iyunv@local~]# yum –y installsystem-config-kickstart  noarch

• 2.配置安装应答参数



通过桌面菜单“应用程序”→“系统工具”→“Kickstart”即可打开Kickstart。

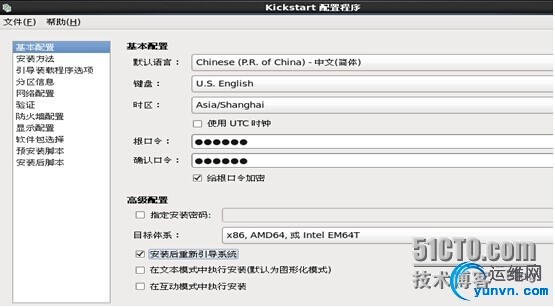

（1）、基本设置

将“默认语言”设置为中文，时区选择“Asia/Shanghai”设置“根口令”并且设置为“给根口令加密”，切记要勾上“安装后重新引导系统“，如图所示：

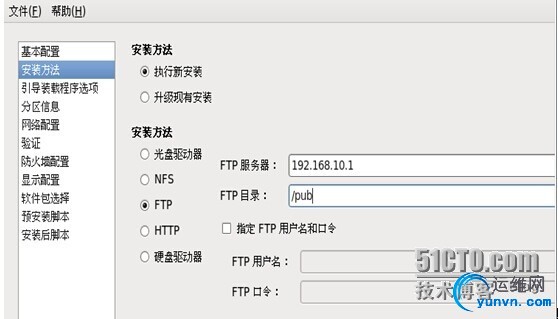

（2）、安装方法

安装方法选择“执行新安装”（毕竟我们是在裸机上装系统），安装方法选择“FTP”；写入FTP服务器的IP地址以及FTP目录，即FTP服务器的根目录，根据上述设置，我们在这里填写为“rhel6”；如果有指定的ftp用户和用户名的话，我们也可填写好ftp用户和用户名。

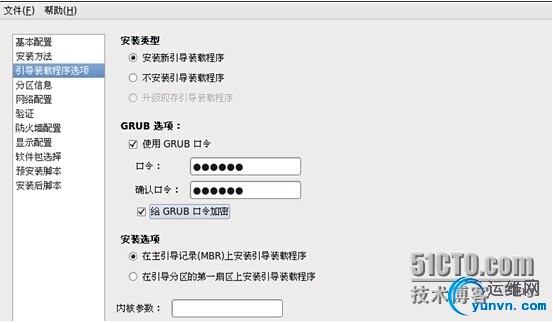

（3）、引导装载程序选项

“安装类型”选择“安装新引导装载程序”，选择“使用GRUB口令”，输入口令即可；在“安装选项“选择”在主引导记录（MBR）上安装引导装载程序；

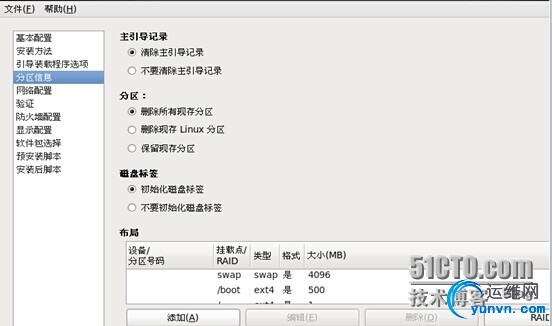

（4）、分区信息

在“磁盘标签”上选择“初始化磁盘标签”，其余选择默认即可。同时要正确规划分区方案，例如可划分一个500MB的/boot分区、4GB的/home分区、2GB的交换分区，剩余的空间划分为/分区。

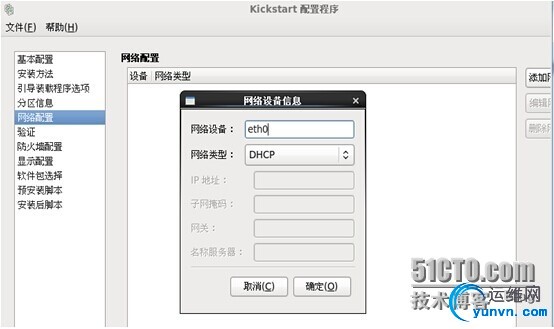

（5）、网络配置

设置网络设备为“eth0”，网络类型为“DHCP”选择“确定”即可。

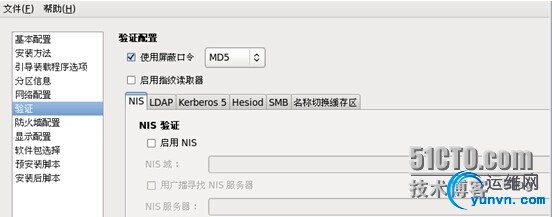

（6）、验证

默认即可。选择“下一步”；

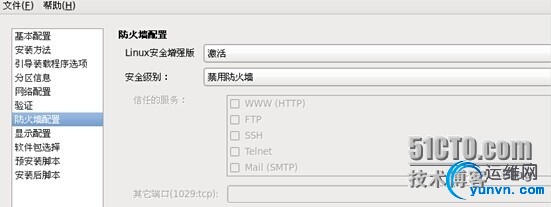

（7）、防火墙配置

最好禁用，也可以开启ftp的例外端口21；

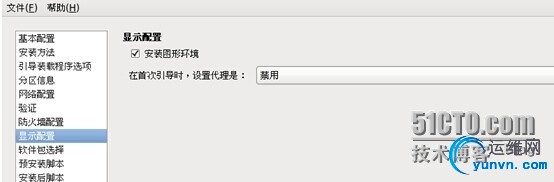

（8）、显示配置，选择安装“图形环境”；否则安装完成后，裸机上的系统是没有图形环境的桌面的；

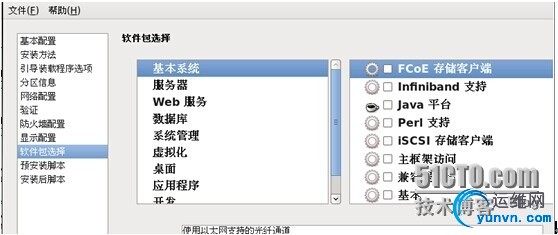

（9）、软件包选择

根据实际需要选择安装的软件包，比如可以选择“基本”、“万维网安装服务器”、“X窗口系统”、“字体”、以及“开发工具”等等；

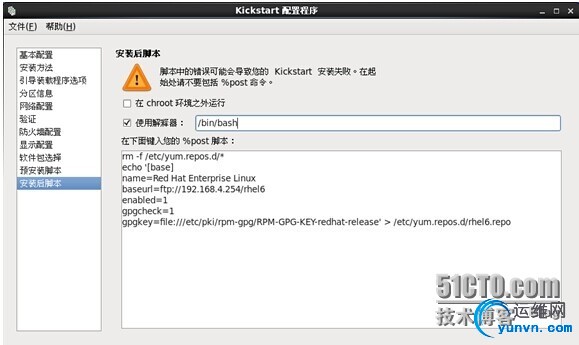

（10）、安装脚本

安装脚本分为“预安装脚本”和“安装后脚本”，分别是安装前执行和安装后执行的可执行语句。此设置可以是客户机在完成自动安装后自动执行脚本命令

• 4.    保存自动应答文件


单击Kickstart配置程序的“文件”中的“保存菜单”;指定目标文件夹和文件名，在这里我们保存到/root/ks.cfg文件中。

配置好的应答参数保存为文本文件

• 5.    实现批量自动装机


       启用自动应答文件
       [iyunv@localhost~]# cp  /root/ks.cfg /var/ftp/rhel6/ks.cfg
       [iyunv@localhost~]# vi  /var/lib/tftpboot/pxelinux.cfg/default
       配置内容
       default    auto
       prompt   0     //0表示不等待用户控制
        label  auto
               kernel  vmlinuz
               appendks=ftp://192.168.1.1/rhel6/ks.cfg initrd=initrd.img devfs=nomount   ramdisk_size=8192
