LVS 的 NAT模式和DR模式介绍及搭建

3r211

LVS简介：
    LVS全称 Linux Vritual Server,linux虚拟服务器，主要用于多服务器的负载均衡，工作于网络层。LVS工作相似iptables,很多原理相通。


LVS调度方法：

1 2 3 4 5 6 7 8 9 10 11 12

# grep -i 'VS'/boot/config-2.6.32-431.el6.x86_64 |grep -A 10 'IPVS scheduler' # IPVS scheduler CONFIG_IP_VS_RR=m CONFIG_IP_VS_WRR=m CONFIG_IP_VS_LC=m CONFIG_IP_VS_WLC=m CONFIG_IP_VS_LBLC=m CONFIG_IP_VS_LBLCR=m CONFIG_IP_VS_DH=m CONFIG_IP_VS_SH=m CONFIG_IP_VS_SED=m CONFIG_IP_VS_NQ=m

静态方法：仅根据调度算法本身进行调度

1 2 3 4

rr: 轮流 轮询 轮叫。            wrr:加权轮询。            sh: 源地址hash，表示来源于同一个CIP的请求始终被定向至同一个RS。SESSION保持。            dh: 目标地址hash。


动态方法：根据算法及各RS当前的负载情况进行调度

1 2 3 4 5 6

lc: 最小连接。            wlc:加权最小连接 。            sed: 最短期望延迟，一个请求进来，性能最好的响应。            nq: 永不排队连接，轮询一圈后，性能最好的开始响应。            lblc:基于本地的最少连接。            lblcr: 带复制的lblc

接下来在LVS主机安装ipvsadm

1	# yum install ipvsadm -y

ipvsadm 命令参数：

1 2 3 4 5 6 7 8 9 10 11 12 13

ipvsadm -A|E-t|u|f service-address [-s scheduler] -A：在内核虚拟服务器表中添加一个虚拟服务器记录。添加一个新的虚拟IP地址。 -E：编辑内核虚拟服务器的参数。 -D：删除内核虚拟表中的一条记录。 -C：清除虚拟服务表中的配置记录。 -S：保存配置好的内核虚拟表规则。    -a: 在内核虚拟服务器表中添加一个被转发的主机地址，也就是后端的服务器。 -e: 编辑一条虚拟服务表中记录中的真实服务器记录。 -t: tcp,指定转发的协议 -u: udp，同tcp。 -w: 权重。 -r: 指定后端节点ip地址。

NAT模型工作原理：

NAT模式是用户iptables做转发功能的，后来用于解决公网IP地址不足的一个方案。LVS的NAT工作过程对比iptables做了修改，就成了一种高并发负载方案。客户端通过http请求Virtual IP,服务器接收http请求转发给DIP所对应的一个Real Server IP地址，Real Server处理完成后响应客户端，这个时候如果直接使用Real ServerIP去响应客户端的话，客户端不会接收，因为客户端请求的是Virtual IP地址。这个时候，Real Server会把请求响应发给DIP，DIP和Vritual同处一个主机，封装VritualIP响应报文返回给客户端。

LVS主机端IP地址划分。

1 2 3 4

# ifconfig eth0 |grep 'inet addr' inetaddr:172.16.32.10 Bcast:172.16.255.255 Mask:255.255.0.0 # ifconfig eth1 |grep 'inet addr' inetaddr:10.0.0.1  Bcast:10.255.255.255  Mask:255.0.0.0

WEB主机1IP地址划分。

1 2 3 4

# ifconfig eth0 |grep 'inet addr' inetaddr:172.16.32.11 Bcast:172.16.255.255 Mask:255.255.0.0 # ifconfig eth1 |grep 'inet addr' inetaddr:10.0.0.10  Bcast:10.255.255.255  Mask:255.0.0.0

WEB主机2IP地址划分。

1 2 3 4

# ifconfig eth0 |grep 'inet addr' inet addr:172.16.32.12  Bcast:172.16.255.255  Mask:255.255.0.0 # ifconfig eth1 |grep 'inet addr' inetaddr:10.0.0.11  Bcast:10.255.255.255  Mask:255.0.0.0

测试的时候可以把WEB主机的eth0网卡down掉。这里是方便配置。

在LVS主机测试WEB节点是否可以正常访问。

1 2 3 4

# curlhttp://10.0.0.10 Lvs Web1Node # curl http://10.0.0.11 Lvs Web2Node

开启内核转发功能

1	# echo 1 >/proc/sys/net/ipv4/ip_forward

设置LVS。

1 2 3 4 5 6 7 8 9 10 11

# ipvsadm -A -t172.16.32.10:80 -s rr # ipvsadm -a -t172.16.32.10:80 -r 10.0.0.10 -m # ipvsadm -a -t172.16.32.10:80 -r 10.0.0.11 -m    # ipvsadm -L -n IP Virtual Serverversion 1.2.1 (size=4096) ProtLocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  172.16.32.10:80 rr   -> 10.0.0.10:80                 Masq    1     0          2            -> 10.0.0.11:80                 Masq    1     0          3

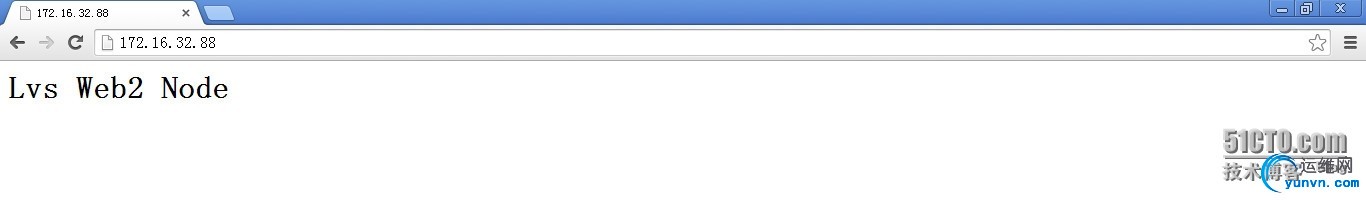

打开浏览器输入VIP地址。






好了，已经看到效果了。
DR模型工作原理：

DR和Real Server通用一个Virtual IP地址对外提供服务，LVS主机和后端WEB主机同一个网段。在同一个广播域内，进来的请求通过ARP广播方式请求响应，而这时通过配置只有DR响应，而Real server则对这个IP的ARP采取静默方式。DR根据调度算法找到Real server,把目的的MAC地址改为Real server的MAC地址，并发给Real server。Real server 接收处理后，等同于直接接到客户端请求，处理后直接由Real server 响应给客户端，而不在经由DR。

接下来构建DR模式。
arp_ignore: 如何响应接收ARP地址请求，默认0，1表示仅在请求的地址配置在请求报文的接口进行响应。
arp_announce: 如何通告本地地址，默认0，2表示仅通过网络直连的接口的地址。

LVS主机端

1 2 3 4 5

# ifconfig eth0:0172.16.32.88/16 up # ifconfig eth0:0 eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:E1:B1:1B             inet addr:172.16.32.88  Bcast:172.16.255.255  Mask:255.255.0.0           UP BROADCAST RUNNING MULTICAST  MTU:1500 Metric:1

WEB节点1设置：
修改RS上的内核参数，将RS上的VIP配置在lo接口的别名上，并限制其不能响应对VIP地址请求

1 2 3 4 5 6 7 8 9 10 11 12

# echo 1 >/proc/sys/net/ipv4/conf/eth0/arp_ignore # echo 1 >/proc/sys/net/ipv4/conf/all/arp_ignore # echo 2 >/proc/sys/net/ipv4/conf/eth0/arp_announce # echo 2 >/proc/sys/net/ipv4/conf/all/arp_announce # ifconfig lo:0172.16.32.88/16 up # ifconfig lo:0 lo:0      Link encap:Local Loopback             inet addr:172.16.32.88  Mask:255.255.0.0           UP LOOPBACK RUNNING  MTU:16436 Metric:1    # ifconfig lo:0172.16.32.88 netmask 255.255.255.255 broadcast 172.16.32.88 up # route add -host172.16.32.88 dev lo:0

WEB节点2设置：

1 2 3 4 5 6 7 8 9 10 11 12

# echo 1 >/proc/sys/net/ipv4/conf/eth0/arp_ignore # echo 1 >/proc/sys/net/ipv4/conf/all/arp_ignore # echo 2 >/proc/sys/net/ipv4/conf/eth0/arp_announce # echo 2 >/proc/sys/net/ipv4/conf/all/arp_announce # ifconfig lo:0172.16.32.88/16 up # ifconfig lo:0 lo:0      Link encap:Local Loopback             inet addr:172.16.32.88  Mask:255.255.0.0           UP LOOPBACK RUNNING  MTU:16436 Metric:1    # ifconfig lo:0172.16.32.88 netmask 255.255.255.255 broadcast 172.16.32.88 up # route add -host172.16.32.88 dev lo:0

LVS主机设置。

1 2 3 4 5 6 7 8 9 10

# ipvsadm -A -t172.16.32.88:80 -s rr # ipvsadm -a -t172.16.32.88:80 -r 172.16.32.11 -g -w 1 # ipvsadm -a -t172.16.32.88:80 -r 172.16.32.12 -g -w 1 # ipvsadm -L -n IP Virtual Serverversion 1.2.1 (size=4096) ProtLocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  172.16.32.88:80 rr   -> 172.16.32.11:80              Route   1     1          3            -> 172.16.32.12:80              Route   1     0          4
