VXLAN大二层实现穿越互联网通过DHCP服务器获取IP地址

857432

1、测试拓扑图

图（1）

拓扑说明：
a、linux路由器是用linux在vmware启用三个接口分为后host-only模式，vmnet1、vmnet2、vmnet3（注意，在vmware要将本实验使用的网络dhcp服务关闭，以免影响实验效果），vmnet1对应eth0，vmnet2对应eth1，vmnet3对应eth3；

b、vxlan-sw1使用两个网卡，使用vmnet1对应eth0连接到linux路由器的vmnet1对应的eth0接口，这样就把vxlan-sw1的eth0口桥接到了linux路由器的eth0口，然后vmnet4对应的eth1口连接一台linuxdhcp server的vmnet4对应的eth0口；

c、  同样的道理，vxlan-sw2使用vmnet2对应eth0口连接linux路由器vmnet2对应的eth1口，vmnet5对应eth1连接linuxdhcp client的vmnet5对应的eth0口；

d、vxlan-sw3使用vmnet3对应eth0口连接linux路由器vmnet3对应的eth2口，vmnet6对应的eth1连接windowsxp client的vmnet6对应的eth0口；

e、linux dhcp server使用vmnet4，linux dhcp client使用vmnet5，windows xp dhcp client使用vmnet6；

地址规划：
Linux路由器：

eth0 1.1.1.10/24

eth1 2.2.2.10/24

eth2 3.3.3.10/24

vxlan-sw1:
       eth0 1.1.1.1/24
       eth1 192.168.1.1/24
vxlan-sw2:
       eth0 2.2.2.1/24
       eth1 192.168.1.2/24
vxlan-sw3:
       eth0 3.3.3.1/24
       eth1 192.168.1.3/24
linux dhcpserver:
       eht0: 192.168.1.10/24
linux dhcpclient:
       eth0: dhcp client
windows xpclient:
       eth0: dhcp client
网卡初始配置：
Linux 路由器：

路由表：（由于linux路由器作为公网路由器不配置任何私有网络路由，因此不需要配置任何路由条目）

Vxlan-sw1:

至于eth1口因为存在需要创建成桥接口后面详细说明；
路由表：

Vxlan-sw2:

路由表：

Vxlan-sw3:

路由表：

Vxlan-vx1的openvswich相关配置：
创建桥接口br0

将eth1添加到br0的桥接口，eth1也就成为了二层接口

配置br0的三层接口：

查看接口配置：

创建vxlan接口及添加隧道：

查看openvswitch配置：

Vxlan-vx2的openvswich相关配置：
创建桥接口br0

将eth1添加到br0的桥接口，eth1也就成为了二层接口

配置br0的三层接口：

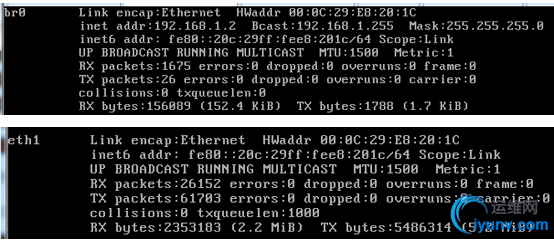

查看接口配置：

创建vxlan接口及添加隧道：

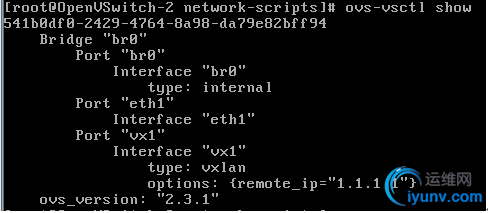

查看openvswitch配置：

Vxlan-vx2的openvswich相关配置：
创建桥接口br0

将eth1添加到br0的桥接口，eth1也就成为了二层接口

配置br0的三层接口：

查看接口配置：

创建vxlan接口及添加隧道：

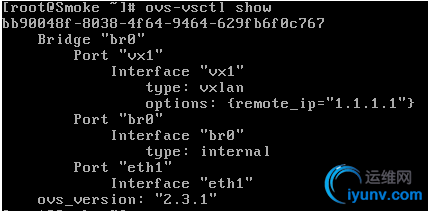

查看openvswitch配置：

Linux dhcpserver配置

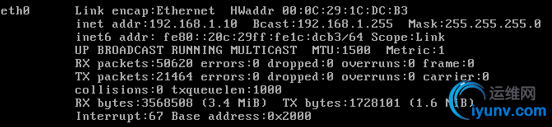

接口配置：

路由配置：

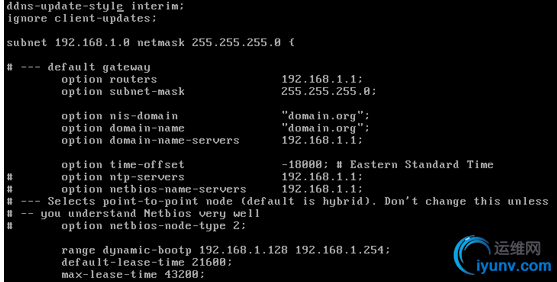

地址池相关配置：


启动dhcp服务：

Linux dhcpclient获取地址：

路由表：（路由表，注意：网关为192.168.1.1）

Windows xpdhcp client获取地址：
注意：网关竟然为192.168.1.3，竟然和linux获取网管不一样，一个为dhcp服务器接口地址，一个为本系统连接vxlan-sw的互联接口地址；

测试过程：
Linux dhcpclient ping测试到达linux dhcp server连通性；

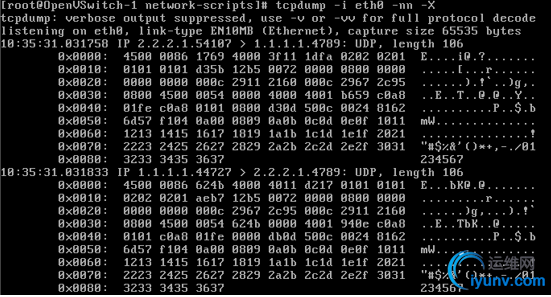

在vxlan-sw1的eth0接口抓包；（udp封装mac，因此可以达到）

在windows xpdhcp client Ping测试到达linux dhcp server:

在vxlan-sw1的eth0接口抓包；（udp封装mac，因此可以达到）

结论：
1、当一个vxlan交换机对应多个vxlan交换机做一对多隧道，或多对多隧道的时候，出口只需要一个即可；
2、要手动添加多条隧道，因为隧道是静态的，所以如果隧道比较多，比较蛋疼；
3、一个桥暂时只能绑定一个三层接口，如果给二层接口起IP地址完全没有用，给桥的三层接口起多个地址，出现过问题，暂时没有证实什么原因造成；
4、一个物理桥可以创建多个vlxlan，曾经看过华为的资料数据中心交换机说只能创建一个；
5、过公网可以穿越任何二层的业务，包括二层广播，vlan，dhcp, stp等；
