Heartbeat+MySQL+NFS 实现高可用(HA)的MySQL集群

56twe

一：试验目的
利用heartbeat心跳机制haresource实现高可用（HA）mysql数据库的搭建。

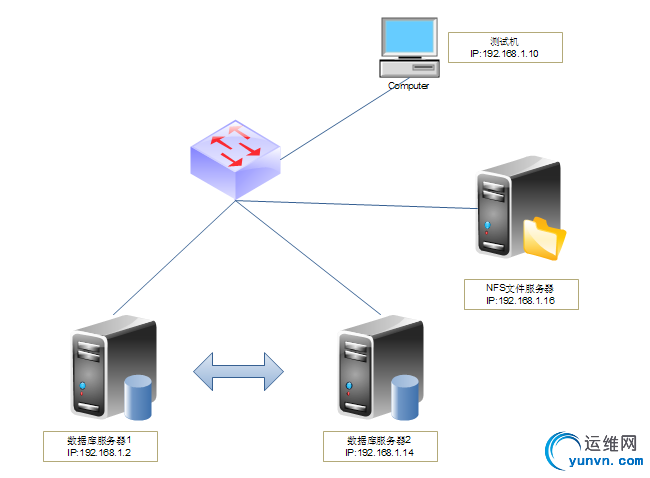

二：试验拓扑图

三：安装前的环境准备
  规划IP为192.168.1.14为node1;IP为192.168.1.2为node2
1）修改各主机名称

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

修改node1主机名称 vim /etc/sysconfig/network   NETWORKING=yes   HOSTNAME=node1 #修改主机名称为node1 vim /etc/hosts     192.168.1.2 node2           192.168.1.14 node1 修改node2的主机名称 vim /etc/sysconfig/network   NETWORKING=yes   HOSTNAME=node2 #修改主机名称为node2 vim /etc/hosts     192.168.1.2  node2     #添加解析地址       192.168.1.14 node1       添加完后测试可以ping的通 [iyunv@node2 ~]# ping node1 PING node1 (192.168.1.14) 56(84) bytes of data. 64 bytes from node1 (192.168.1.14): icmp_seq=1 ttl=64 time=7.64 ms 64 bytes from node1 (192.168.1.14): icmp_seq=2 ttl=64 time=0.731 ms 64 bytes from node1 (192.168.1.14): icmp_seq=3 ttl=64 time=0.533 ms 64 bytes from node1 (192.168.1.14): icmp_seq=4 ttl=64 time=0.501 ms [iyunv@node2 ~]# ping node2 PING node2 (192.168.1.2) 56(84) bytes of data. 64 bytes from node2 (192.168.1.2): icmp_seq=1 ttl=64 time=4.79 ms 64 bytes from node2 (192.168.1.2): icmp_seq=2 ttl=64 time=0.154 ms 64 bytes from node2 (192.168.1.2): icmp_seq=3 ttl=64 time=0.123 ms

2）各节点之间ssh互信

1 2 3 4 5 6

node1: ssh-keygen  -t rsa -f ~/.ssh/id_rsa  -P ''   ssh-copy-id -i .ssh/id_rsa.pub root@node2 node2: ssh-keygen  -t rsa -f ~/.ssh/id_rsa  -P '' ssh-copy-id -i .ssh/id_rsa.pub root@node1

3) 进行时间同步（node1和node2都要同步）

1 2 3 4

ntpdate 172.16.0.1  #后面的IP地址就是你所搭建的时间服务器IP地址 [iyunv@node1 ~]# ssh node2 'date';date Wed Sep 10 17:44:44 CST 2014 Wed Sep 10 17:44:44 CST 2014                  #时间要保持一致

四：安装与配置heartbeat

   所要安装heartbeat包文件 http://down./data/1872114
1)安装heartbeat包文件（在centos6.5上安装包文件）

1 2 3 4 5 6

首先解决依赖关系    yum install -y perl-TimeDate PyXML libnet net-snmp-libs 用rpm安装方式依次安装（因为在centos6.5上用yum安装时会出现更新安装的情况所以用rpm安装）    rpm -ivh heartbeat-pils-2.1.4-12.el6.x86_64.rpm    rpm -ivh heartbeat-stonith-2.1.4-12.el6.x86_64.rpm    rpm -ivh heartbeat-2.1.4-12.el6.x86_64.rpm

2）配置heartbeat
说明：默认安装好heartbeat没有配置文件，但是样例文件 有可以复制古来使用

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

cd /usr/share/doc/heartbeat-2.1.4/ cp cp ha.cf authkeys haresources /etc/ha.d vim ha.cf #配置ha.cf文件 logfile /var/log/ha-log #启用logfile mcast eth0 225.16.16.16 694 1 0  #配置广播地址 auto_failback on        #主节点，当主节点恢复后立即把资源抢夺回来 node    node2 node    node1            #两个节点 ping 172.16.0.1        #当只有偶数节点时，这是个仲裁机构 vim  haresources node1 172.16.16.3/16/eth0:0/172.16.255.255 mysqld   #添加资源 vim authkeys auth 2 2 sha1 1234567123    #这里可以添加随机数

3）复制以上三个配置文件到node2上

1	scp authkeys ha.cf haresources node2:/etc/ha.d/

4)启动节点

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

[iyunv@node1 ha.d]# service heartbeat start Starting High-Availability services: 2014/09/10_17:03:18 INFO:  Resource is stopped Done. [iyunv@node1 ha.d]# ssh node2 'service heartbeat start'    Starting High-Availability services: 2014/09/10_17:04:26 INFO:  Resource is stopped Done. 检查node1端口是否在监听状态 [iyunv@node1 ha.d]# ss -nul State      Recv-Q Send-Q    Local Address:Port      Peer Address:Port UNCONN     0      0                     *:111                  *:*      UNCONN     0      0                     *:631                  *:*      UNCONN     0      0                     *:647                  *:*      UNCONN     0      0                     *:942                  *:*      UNCONN     0      0          225.16.16.16:694                  *:*     #监听状态   UNCONN     0      0                     *:839                  *:*      UNCONN     0      0                     *:50761                *:*      UNCONN     0      0                     *:847                  *:*      UNCONN     0      0                     *:46824                *:*      UNCONN     0      0                    :::111                 :::*      UNCONN     0      0                    :::839                 :::*      UNCONN     0      0                    :::36945               :::* 检查node2端口是否在监听状态 [iyunv@node2 ~]# ss -unl State      Recv-Q Send-Q    Local Address:Port      Peer Address:Port UNCONN     0      0                     *:111                  *:*      UNCONN     0      0                     *:631                  *:*      UNCONN     0      0                     *:47496                *:*      UNCONN     0      0                     *:664                  *:*      UNCONN     0      0          225.16.16.16:694                  *:*     #监听状态 UNCONN     0      0                     *:52941                *:*      UNCONN     0      0                     *:725                  *:*      UNCONN     0      0                    :::111                 :::*      UNCONN     0      0                    :::664                 :::*      UNCONN     0      0                    :::39515               :::*

五：配置NFS服务

1）在NFS文件服务器上创建服务文件

1 2 3 4 5 6 7 8

pvcreate /dev/sdb #创建物理卷   vgcreate myvg /dev/sdb #创建卷组   lvcreate -L 10G -n mydata myvg #创建逻辑卷   mke2fs -j /dev/myvg/mydata #格式化逻辑卷   lvs #查看逻辑卷   mkdir /mydata #创建挂载目录   mount /dev/myvg/mydata /mydata/ #挂载   cd /mydata/ #进入挂载目录

2）在node1和node2上创建data目录给予mysql用户和mysql组。

1 2	mkdir data    chown -R mysql:mysql data

3)修改nfs配置文件

1 2 3 4

[iyunv@localhost ~]# vim /etc/exports /mydata  192.168.1.2(no_root_squash,rw,no_all_squash)  192.168.1.14(no_root_squash,r w,no_all_squash) [iyunv@localhost ~]# service nfs start   #启动NFS

4)挂在nfs

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

mount -t nfs 192.168.1.16:/mydata /data [iyunv@node2 ~]# mount             #查看挂在情况 /dev/mapper/vg0-root on / type ext4 (rw) proc on /proc type proc (rw) sysfs on /sys type sysfs (rw) devpts on /dev/pts type devpts (rw,gid=5,mode=620) tmpfs on /dev/shm type tmpfs (rw) /dev/sda1 on /boot type ext4 (rw) /dev/mapper/vg0-usr on /usr type ext4 (rw) /dev/mapper/vg0-var on /var type ext4 (rw) none on /proc/sys/fs/binfmt_misc type binfmt_misc (rw) sunrpc on /var/lib/nfs/rpc_pipefs type rpc_pipefs (rw) 192.168.1.16:/mydata on /data type nfs (rw,vers=4,addr=192.168.1.16,clientaddr=192.168.1.2) node1 操作如上

5）二进制安装mysql

  二进制安装mysql请参考http://slayer.blog./4845839/1539643

  因为这里用到是NFS文件系统要对挂在的磁盘进行初始化，和修改mysql的配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85

vim /etc/my.cnf    [mysqld] port            = 3306 socket          = /tmp/mysql.sock skip-external-locking key_buffer_size = 256M max_allowed_packet = 1M table_open_cache = 256 sort_buffer_size = 1M read_buffer_size = 1M read_rnd_buffer_size = 4M myisam_sort_buffer_size = 64M thread_cache_size = 8 query_cache_size= 16M # Try number of CPU's*2 for thread_concurrency thread_concurrency = 4 datadir = /data                #改为挂载的所在磁盘 innodb_file_per_table = 1      #innodb表单独表空间 [iyunv@node1 ~]# /usr/local/mysql/scripts/mysql_install_db --basedir=/usr/local/mysql --da tadir=/data --user=mysql   # 进行磁盘初始化 启动mysql [iyunv@node1 mysql]# service mysqld start Starting MySQL...                                          [  OK  ] 测试能否登录mysql [iyunv@node1 ha.d]# mysql Welcome to the MariaDB monitor.  Commands end with ; or g. Your MariaDB connection id is 1 Server version: 5.5.32-MariaDB-log MariaDB Server Copyright (c) 2000, 2013, Oracle, Monty Program Ab and others. Type 'help;' or 'h' for help. Type 'c' to clear the current input statement. MariaDB [(none)]> show databases     -> ; +--------------------+ | Database           | +--------------------+ | information_schema | | mysql              | | performance_schema | | test               | +--------------------+ 4 rows in set (0.06 sec) MariaDB [(none)]> 配置node2的mysql (把启动脚本和主配置文件发给node2) [iyunv@node1 ~]# scp /etc/my.cnf node2:/etc/ my.cnf                                             100% 4721     4.6KB/s   00:00 [iyunv@node1 ~]# scp /etc/init.d/mysqld node2:/etc/init.d/ mysqld                                             100%   11KB  10.6KB/s   00:00 测试node2能否启动 [iyunv@node2 ~]# mysql Welcome to the MySQL monitor.  Commands end with ; or g. Your MySQL connection id is 1 Server version: 5.5.32-MariaDB-log MariaDB Server Copyright (c) 2000, 2013, Oracle and/or its affiliates. All rights reserved. Oracle is a registered trademark of Oracle Corporation and/or its affiliates. Other names may be trademarks of their respective owners. Type 'help;' or 'h' for help. Type 'c' to clear the current input statement. mysql> mysql> show databases; +--------------------+ | Database           | +--------------------+ | information_schema | | mysql              | | performance_schema | | test               | +--------------------+ 4 rows in set (0.04 sec) mysql>

---

OK  我们的Heartbeat+MySQL+NFS 实现高可用(HA)的MySQL集群基于heartbeat 的haresources配置完毕。
