Linux下多网卡bonding

rtt4eter

一、什么是Bonding
    Bonding，就是将多块网卡绑定同一IP地址对外提供服务，可以实现高可用或者负载均衡。当然，直接给两块网卡设置同一IP地址是不可能的。通过Bonding，虚拟一块网卡对外提供连接，物理网卡的被修改为相同的MAC地址。

二、Bonding的几种工作模式
Mode 0 (balance-rr)
轮转（Round-robin）策略：从头到尾顺序的在每一个slave接口上面发送数据包。本模式提供负载均衡和容错的能力
Mode 1 (active-backup)
活动-备份（主备）策略：在绑定中，只有一个slave被激活。当且仅当活动的slave接口失败时才会激活其他slave。为了避免交换机发生混乱此时绑定的MAC地址只有一个外部端口上可见
Mode 3 (broadcast)
广播策略：在所有的slave接口上传送所有的报文。本模式提供容错能力。

三、Bonding中的Mode1配置演示
1、首先在虚拟机上添加一块网卡

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

[iyunv@localhost ~]# ifconfig  -a        //ifconfig -a 查看所有的网卡设备 eth0      Link encap:Ethernet  HWaddr 00:0C:29:9C:63:16             inet addr:10.1.252.122  Bcast:10.1.255.255  Mask:255.255.0.0           inet6 addr: fe80::20c:29ff:fe9c:6316/64 Scope:Link           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:111504 errors:0 dropped:0 overruns:0 frame:0           TX packets:1487 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:8815045 (8.4 MiB)  TX bytes:176077 (171.9 KiB) eth1      Link encap:Ethernet  HWaddr 00:0C:29:9C:63:20      添加成功！           BROADCAST MULTICAST  MTU:1500  Metric:1           RX packets:0 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b) lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0           inet6 addr: ::1/128 Scope:Host           UP LOOPBACK RUNNING  MTU:65536  Metric:1           RX packets:0 errors:0 dropped:0 overruns:0 frame:0           TX packets:0 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:0 (0.0 b)  TX bytes:0 (0.0 b)

二、创建bonding设备的配置文件

1 2 3 4 5 6 7 8

[iyunv@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-bond0 DEVICE=bond0 IPADDR=10.1.0.222 NETMASK=255.255.0.0 GATEWAY=10.1.0.1 DNS1=114.114.114.114 BONDING_OPTS="miimon=100 mode=1"

三、创建网卡的配置文件

1 2 3 4 5 6 7 8 9 10

[iyunv@localhost ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth* DEVICE="eth0" SLAVE=yes MASTER=bond0 DEVICE="eth1" SLAVE=yes MASTER=bond0 [iyunv@localhost ~]#

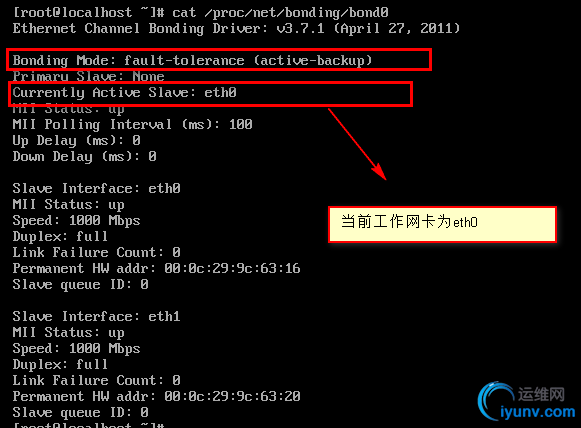

四、重新启动网卡的配置文件并测试

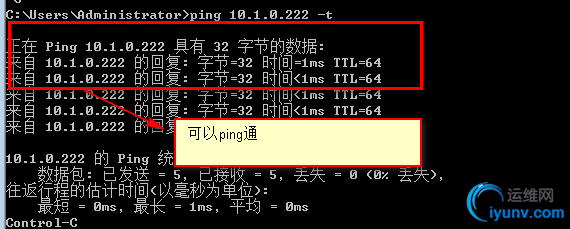

    ping10.1.0.222这个主机


    然后断开eth0这个网卡

    查看此时的信息



   再把eth1也断开，然后ping主机

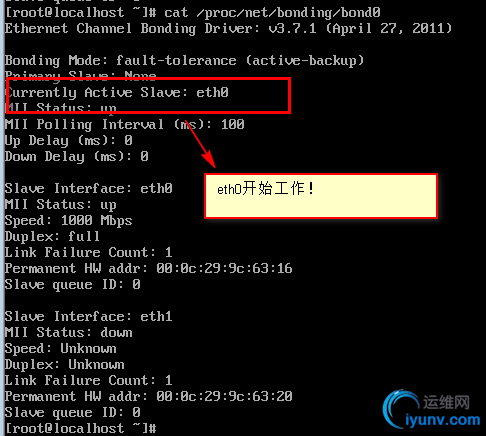

    因为两块网卡都断开了，所以没有人提供服务了，让我们再次把eth0连上，然后再次ping主机



    实验成功！！谢谢浏览！！
