heartbeat简介：Heartbeat 项目是 Linux-HA 工程的一个组成部分，它实现了一个高可用集群系统。心跳服务和集群通信是高可用集群的两个关键组件，在 Heartbeat 项目里，由 heartbeat 模块实现了这两个功能。下面描述了 heartbeat 模块的可靠消息通信机制，并对其实现原理做了一些介绍。

hartbeat原理：heartbeat （Linux-HA）的工作原理：heartbeat最核心的包括两个部分，心跳监测部分和资源接管部分，心跳监测可以通过网络链路和串口进行，而且支持冗 余链路，它们之间相互发送报文来告诉对方自己当前的状态，如果在指定的时间内未收到对方发送的报文，那么就认为对方失效，这时需启动资源接管模块来接管运 行在对方主机上的资源或者服务。

实验环境：

                server1:172.25.45.1

                server2:172.25.45.2

iptables off and selinux disabled

所需软件包：heartbeat-3.0.4-2.el6.x86_64.rpm heartbeat-libs-3.0.4-2.el6.x86_64.rpm ldirectord-3.9.5-3.1.x86_64.rpm heartbeat-devel-3.0.4-2.el6.x86_64.rpm

所需环境：若有其它集群，要先关闭相关进程

【server1/server2】

1	rpm -ivh heartbeat-3.0.4-2.el6.x86_64.rpm heartbeat-devel-3.0.4-2.el6.x86_64.rpm heartbeat-libs-3.0.4-2.el6.x86_64.rpm ldirectord-3.9.5-3.1.x86_64.rpm

需要先解决依赖性如下图：

可以直接yum install

如果是纯净的虚拟机还需要安装以下服务

【server1/server2】

1 2	yum install -y mysql-server yum install -y iscsi-initiator-utils

【server3】

1	yum install -y scsi-target-utils

添加一个硬盘  /dev/vdb

1	vim /etc/tgt/targets.conf

<target iqn.2016-07.com.example:server.target1>

    backing-store /dev/vdb

    initiator-address 172.25.45.1

    initiator-address 172.25.45.2

</target>

1	/etc/init.d/tgtd start

【server1/server2】

1 2	iscsiadm -t st -m discovery -p 172.25.45.3 iscsiadm -m node -l

增加一个分区/dev/sda1，并格式化。

【server1】

1 2 3

cd /usr/share/doc/heartbeat-3.0.4/ cp haresources ha.cf authkeys /etc/ha.d/ cd /etc/ha.d/

1

vim ha.cf

将48行、56行、61行、71行、76行、91行、211行、212行、220行、253行、259行的注释取消

将71行的initdead的值改为60

将211行node后改为server1.example.com

将212行node后改为server2.example.com

将220行ping的IP改为172.25.45.250

将253行的目录改为/usr/lib64/heartbeat/ipfail

1	vim haresources

在最后添上以下内容：

server1.example.com IPaddr::172.25.45.100/24/eth0 mysqld

1	vim authkeys

将23行、24行的注释取消

1 2	chmod 600 authkeys scp ha.cf haresources authkeys  172.25.45.2:/etc/ha.d/

1 2	/etc/init.d/heartbeat start tail -f /var/log/message

【server2】

1	/etc/init.d/heartbeat start

【server1】

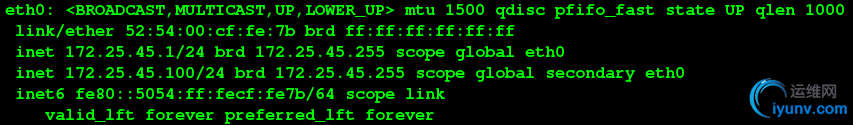

1	ip addr show

关闭server1的heartbeat的服务，vip切到server2上，但把server1的heartbeat服务打开，vip会切回server1上

2.

【server1】

1	vim haresources

修改最后一行的内容为以下：

server1.example.com IPaddr::172.25.45.100/24/eth0 Filesystem::/dev/sda1::/var/lib/mysql::ext4  mysqld

1	scp haresources  172.25.45.2:/etc/ha.d/

1	/etc/init.d/mysqld stop

1 2 3 4 5 6 7 8

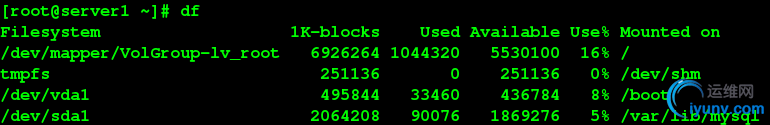

mount /dev/sda1 /mnt cd /var/lib/mysql/ cp -rp * /mnt/ chown mysql.mysql /mnt/ umount /mnt /etc/init.d/heartbeat stop /etc/init.d/heartbeat start tail -f /var/log/message

1	/etc/init.d/heartbeat start    ##在server2上

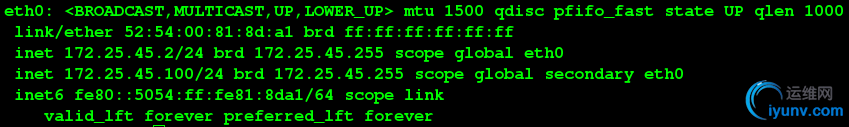

1	ip addr show

1	/etc/init.d/heartbeat stop

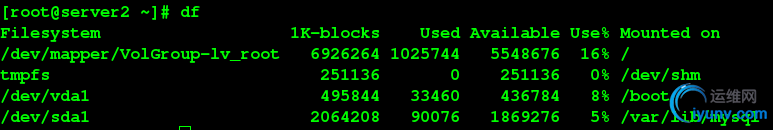

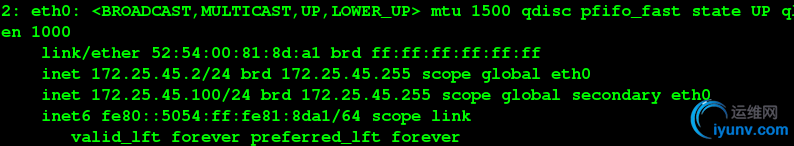

1	ip addr show    ##在server2上

将server1上的heartbeat服务再次打开，则server2上的vip和挂载都会切回server1

##drbd##

为server1和server2都添加一个4G的虚拟硬盘

【server1/server2】

1 2	/etc/init.d/heartbeat stop /etc/init.d/iscsi stop

1

fdisk -l

所需软件包：drbd-8.4.3.tar.gz

1 2 3

tar zxf drbd-8.4.3.tar.gz cd drbd-8.4.3 ./configure --enable-spec --with-km

1	yum install -y gcc flex rpm-build    ##解决依赖性

1	rpmbuild -bb drbd.spec    ##报错

1 2 3 4

cd cp drbd-8.4.3.tar.gz rpmbuild/SOURCES/ cd - rpmbuild -bb drbd.spec

1	rpmbuild -bb drbd-km.spec    ##解决依赖性： yum install -y kernel-devel

1 2	cd /root/rpmbuild/RPMS/x86_64 ls

1	rpm -ivh *

1	scp * 172.25.45.2:

【server2】

1	rpm -ivh drbd-*

【server1】

1 2	cd /etc/drbd.d/ vim example.res

添加以下内容：

resource sqldata {

meta-disk internal;

device /dev/drbd1;

syncer {

verify-alg sha1;

}

on server1.example.com {

disk /dev/vdb;

address 172.25.45.1:7789;

}

on server2.example.com {

disk /dev/vdb;

address 172.25.45.2:7789;

}

}

1	scp example.res 172.25.45.2:/etc/drbd.d/

【server1/server2】

1 2	drbdadm create-md sqldata /etc/init.d/drbd start

【server1】

1	cat /proc/drbd

1 2	drbdadm primary sqldata --force cat /proc/drbd

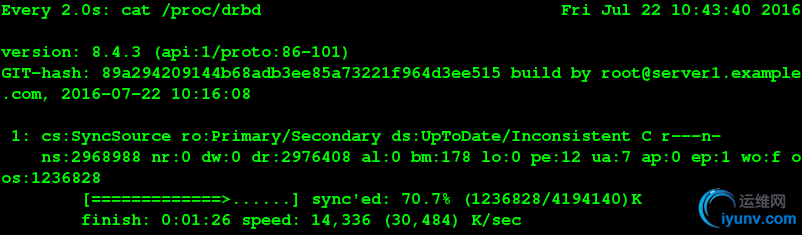

1	watch cat /proc/drbd

1 2	mkfs.ext4 /dev/drbd1 mount /dev/drbd1 /mnt

1 2 3 4

cd /var/lib/mysql/ cp -rp * /mnt/ chown mysql.mysql /mnt umount /mnt

1 2	drbdadm secondary sqldata cat /proc/drbd

【server2】

1 2	drbdadm primary sqldata cat /proc/drbd

1 2 3

mount /dev/drbd1 /mnt cd /mnt ls

1 2	cd umount /mnt

1	drbdadm secondary sqldata

【server1】

1	vim /etc/ha.d/haresources

修改内容为以下：

server1.example.com IPaddr::172.25.45.100/24/eth0 drbddisk::sqldata  Filesystem::/dev/drbd1::/var/lib/mysql::ext4  mysqld

1	scp /etc/ha.d/haresources 172.25.45.2:/etc/ha.d/

1	cat /proc/drbd    ##此时ro:Secondary/Secondary

1 2	/etc/init.d/heartbeat start tail -f /var/log/messages

【server2】

1	/etc/init.d/heartbeat start

【server1】

1	cat /proc/drbd

1	/etc/init.d/heartbeat stop

【server2】

1	cat /proc/drbd
