思科转华为 单臂路由 与vlan划分如此简单（有图有真相）

rhces

思科转华为 单臂路由 与vlan划分如此简单（有图有真相）
思科拓扑图如下：


华为拓扑图如下：

思科：
第一步分别给电脑【PC】配置IP地址

这样分别给电脑配ip地址192.168.10.10/24 192.168.20.10/24 192.168.30.10/24
第二步给交换机划分VLAN
Switch>enable     \\ 进入特权模式
Switch#configure terminal  \\ 进入全局模式
Switch(config)#interface vlan 1 \\ 进入vlan1（交换机）
Switch(config-if)#ip address 192.168.1.10 255.255.255.0 \\ 给交换机配置ip地址
Switch(config-if)#no shut \\   开启
Switch(config-if)#exit    \\    退出
Switch(config)#vlan 10      \\   新建vlan10
Switch(config-vlan)#name v10 \\ 修改vlan10名字为 v10
Switch(config-vlan)#vlan 20    \\   新建vlan20
Switch(config-vlan)#name v20 \\ 修改vlan20名字为 v20
Switch(config-vlan)#vlan 30   \\   新建vlan30
Switch(config-vlan)#name 30    \\ 修改vlan30名字为 v30
Switch(config-vlan)#exit        \\ 退出
Switch(config)#interface fastEthernet 0/1   \\ 进入端口0/1
Switch(config-if)#switchport access vlan 10 \\  分配给vlan10
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2 \\ 进入端口0/2
Switch(config-if)#switchport access vlan 20 \\ 分配给vlan20
Switch(config-if)#exit           \\ 退出
Switch(config)#interface fastEthernet 0/3     \\ 进入端口0/3
Switch(config-if)#switchport access vlan 30 \\   分配给vlan30
Switch(config)#interface fastEthernet 0/4    \\ 进入端口0/4
Switch(config-if)#switchport mode trunk     \\ 设置成终端口
Switch(config-if)#end            \\ 结束

第三步：单臂路由
Router>enable     \\   进入特权模式
Router#configure terminal   \\ 进入全局模式
Router(config)#interface fastEthernet 0/0   \\ 进入接口fa0/0
Router(config-if)#no shutdown            \\ 设置开启
Router(config-if)#exit               \\ 退出
Router(config)#interface fastEthernet 0/0.1   \\ 进入子接口fa0/0.1
Router(config-subif)#encapsulation dot1Q 1 \\   划分给 vlan1
Router(config-subif)#ip address 192.168.1.1 255.255.255.0 \\ 设置ip地址
Router(config-subif)#inter fa0/0.2    \\ 进入子接口fa0/0.2
Router(config-subif)#encapsulation dot1Q 10  \\ 划分给 vlan10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0 \\设置ip地址
Router(config-subif)#inter fa0/0.3\\进入子接口fa0/0.3
Router(config-subif)#encapsulation dot1Q 20 \\ 划分给 vlan20
Router(config-subif)#ip address 192.168.20.1 255.255.255.0\\设置ip地址
Router(config-subif)#inter fa0/0.4\\进入子接口fa0/0.4
Router(config-subif)#encapsulation dot1Q 30   \\划分给 vlan30
Router(config-subif)#ip address 192.168.30.1 255.255.255.0\\设置ip地址
Router(config-subif)#end         \\ 结束

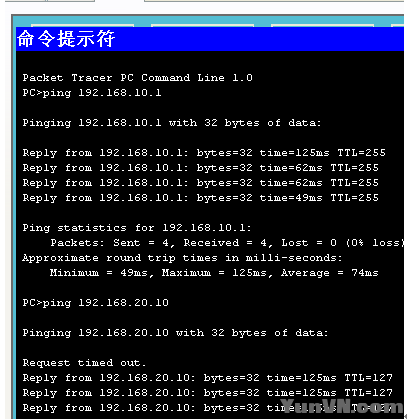

第四步：测试结果
Ping 192.168.10.1 自己的网关
Ping 192.168.20.10 其他机子
Ping 192.168.30.10
Ping 192.168.20.1





测试结果全部都通了！！！！！


华为：
第一步：给电脑配置ip地址，这样分别给电脑配ip地址192.168.10.10/24   192.168.20.10/24   192.168.30.10/24



第二步：划分VLAN
<Huawei>sys         \\ 进入视图模式
[Huawei]undo info-center enable  \\ 关闭消息中心
[Huawei]interface vlan 1    \\   进入 vlan1（交换机）
[Huawei-Vlanif1]ip address 192.168.1.10 24 \\ 配置ip地址
[Huawei-Vlanif1]un shutdown   \\ 开启
[Huawei-Vlanif1]vlan 10      \\ 建 vlan 10
[Huawei-vlan10]description v10 \\ 描述名字
[Huawei-vlan10]vlan 20 \\ 建 vlan 20
[Huawei-vlan20]description v20 \\描述名字
[Huawei-vlan20]vlan 30  \\ 建 vlan 30
[Huawei-vlan30]description v30 \\描述名字
[Huawei-vlan30]q           \\ 退出
[Huawei]interface Ethernet0/0/1 \\ 进入E接口0/0/1
[Huawei-Ethernet0/0/1]port link-type access  \\ 把接口放到vlan里
[Huawei-Ethernet0/0/1]port default vlan 10   \\ 分到vlan10；
[Huawei-Ethernet0/0/1]q    \\ 退出
[Huawei]interface Ethernet0/0/2 \\ 进入E接口0/0/2
[Huawei-Ethernet0/0/2]port link-type access\\把接口放到vlan里
[Huawei-Ethernet0/0/2]port default vlan 20\\分到vlan20
[Huawei-Ethernet0/0/2]q
[Huawei]interface Ethernet0/0/3 \\ 进入E接口0/0/3
[Huawei-Ethernet0/0/3]port link-type access \\ 把接口放到vlan里
[Huawei-Ethernet0/0/3]port default vlan 30\\ 分到vlan30
[Huawei-Ethernet0/0/3]quit  \\ 退出
[Huawei]interface GigabitEthernet 0/0/1 \\ 进入G接口0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk  \\ 设置成终端口
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all  \\ 设置所有成员都可以通过
[Huawei-GigabitEthernet0/0/1]quit \\ 退出

第三步：单臂路由
<Huawei>sys          \\ 进入视图模式
[Huawei]undo info-center enable  \\ 关闭消息中心
[Huawei]interface GigabitEthernet0/0/0 \\ 进入G接口0/0/0
[Huawei-GigabitEthernet0/0/0]un shut     \\  开启
[Huawei-GigabitEthernet0/0/0]quit   \\ 退出
[Huawei]interface GigabitEthernet0/0/0.1 \\ 进入 g子接口0/0/0.1
[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 1 \\ 划分给vlan1
[Huawei-GigabitEthernet0/0/0.1]ip address 192.168.1.1 24      \\ 设置ip地址
[Huawei-GigabitEthernet0/0/0.1]quit   \\ 退出
[Huawei]interface GigabitEthernet0/0/0.2 进入 g子接口0/0/0.2
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 10 \\ 划分给vlan10
[Huawei-GigabitEthernet0/0/0.2]ip address 192.168.10.1 24    \\ 设置ip地址
[Huawei-GigabitEthernet0/0/0.2]quit  \\ 退出
[Huawei]interface GigabitEthernet0/0/0.3 进入 g子接口0/0/0.3
[Huawei-GigabitEthernet0/0/0.3]dot1q termination vid 20 \\ 划分给vlan20
[Huawei-GigabitEthernet0/0/0.3]ip address 192.168.20.1 24  \\ 设置ip地址
[Huawei]interface GigabitEthernet0/0/0.4   进入 g子接口0/0/0.4
[Huawei-GigabitEthernet0/0/0.4]dot1q termination vid 30 \\ 划分给vlan30

[Huawei-GigabitEthernet0/0/0.4]ip address 192.168.30.1 24  \\ 设置ip地址
[Huawei-GigabitEthernet0/0/0.4]quit \\ 退出

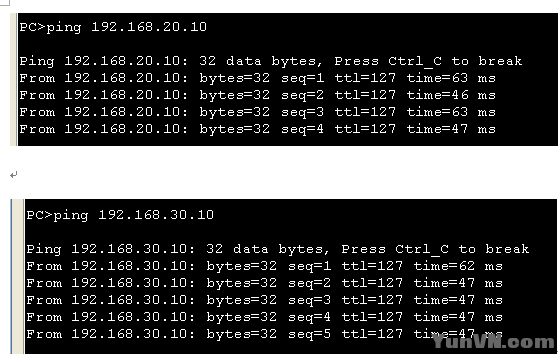

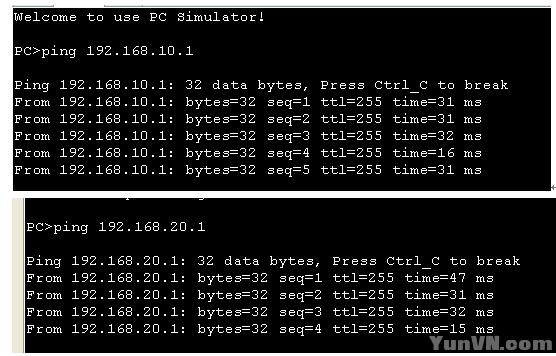

第四步：测试结果
Ping 192.168.10.1 自己的网关
Ping 192.168.20.1 别人的网关
Ping 192.168.20.10 别的机子
Ping 192.168.30.10 别的机子




测试结果全部都通了！！！！！
