基于VMware vSphere 5.0的服务器虚拟化实践(4)

yuandan

【VMware vSphere 5.0服务器虚拟化实践系列(4) ：配置FC存储设备IBM Storwize V7000】

IBM Storwize V7000相关术语 1) Mdisk（被管理的磁盘）：Storwize V7000管理到的磁盘单元 2) StoragePool(池)：由一个或多个Mdisk组成存储空间 3) Volumes(卷)：由存储池中创建的存储空间，提供给主机使用（lun）

Step1：将IBM Storwize V7000安装上架、连线、加电正常
Step2：V7000的配置中有一个USB Key，该Key是用来管理V7000存储所需的，将USB Key插入工程师的PC笔记本上，对其设置管理IP，设置完成后，会在该Key中生存一个配置文件，再将该Key拔出，插入V7000控制器上对应的管理以太网口上面的USB口，待V7000配置稳定后，即可通过设置的IP地址对存储进行管理；
Step3：打开.exe执行程序，按提示进行IP的设置

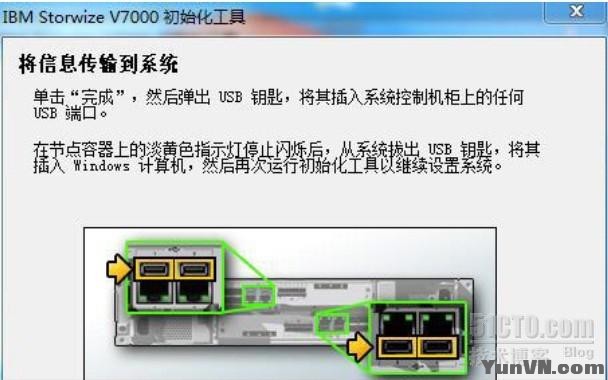

Step4：设置完成后，按下图的提示进行操作

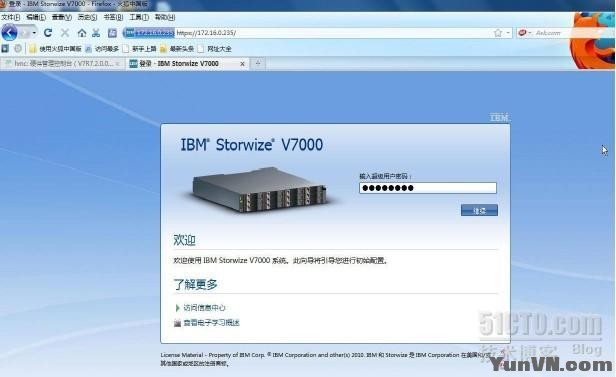

Step5：在浏览器中输入管理IP地址，如：https://172.16.0.235，输入用户名、密码，用户名和密码在USB Key中有提示：superuser、passw0rd(‘0’为零)：

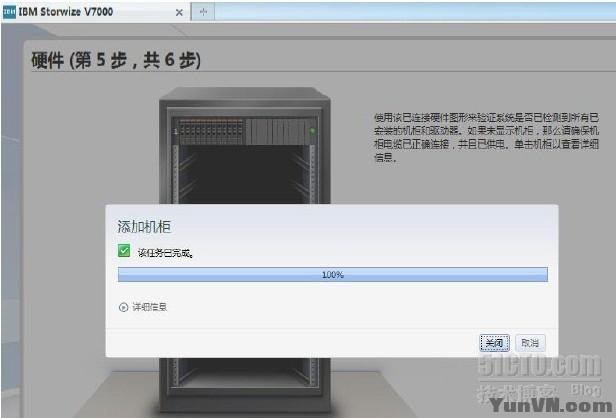

Step6：按提示接受许可协议，并且进行其他的配置操作,以下配置中有些内容可以自己研究下：

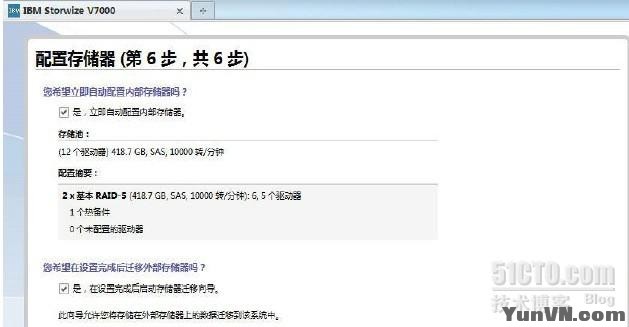

Step7：该步会提示是否自动配置内部存储器，即存储会自动根据当前硬盘配置数量推荐合适的方法创建raid，比如当前配置的12块SAS硬盘，存储会推荐分别用6块和5块硬盘创建2个raid5（即2个mdisk），另外一块作为hotspare，当然，这也可以在后面的操作中创建Mdisk：

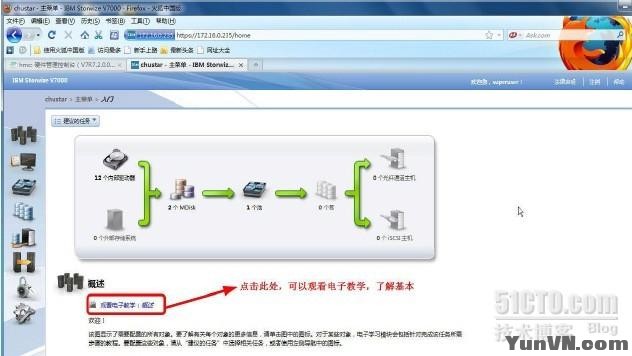

Step8：进入GUI后，在该界面可以完成相关的存储操作

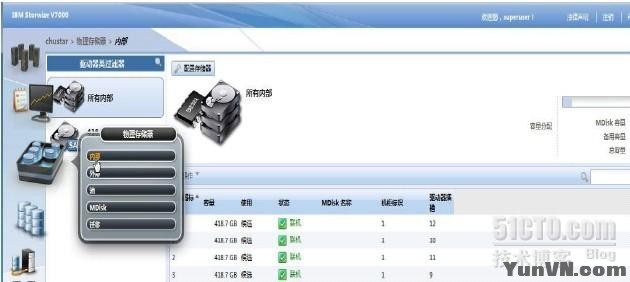

创建Mdisk，点击“物理存储器-->内部-->配置存储器”：

可以选择“使用推荐配置”或者“选择其他配置”，这里是“选择推荐配置”：

创建RAID阵列，即创建Mdisk过程：

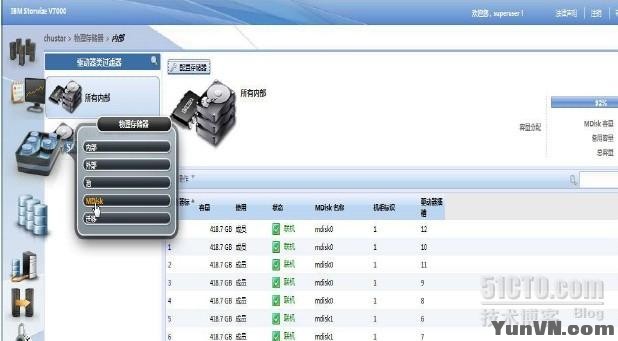

点击“物理存储器-->Mdisk”，查看Mdisk的情况信息：


点击“物理存储器-->池-->新建池”，选择对应的Mdisk，创建新池：

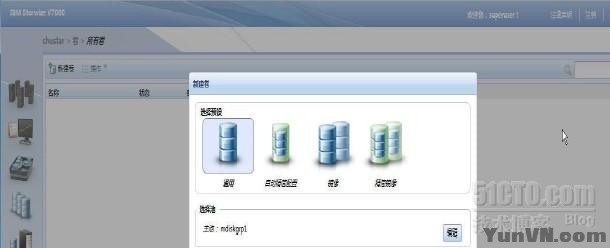

选择“ 卷-->所有卷/按池划分的卷/按主机划分的卷-->新建卷”，创建新的卷：

选择并填写卷的其他相关信息，单击“创建”：

添加主机，选择“主机-->新建主机”：

选择主机类型，此处选择“光纤通道主机”：

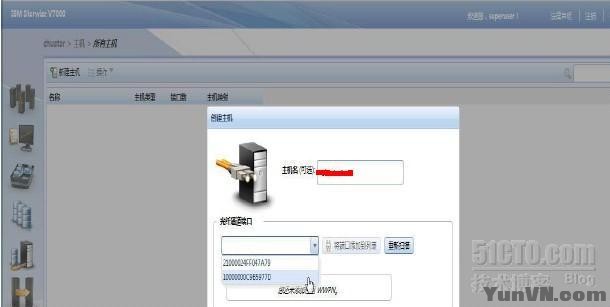

输入新建主机的主机名，扫描光纤通道端口，选择相应的WWPN号：

选择“将端口添加到列表-->创建主机”：

新建主机完成后，将之前创建的卷映射（mapping）到主机：

选择要映射的目标主机：


将该卷再映射到第二台、第三台主机，3台主机共享一个lun ，配置完成后：
