PostgreSQL启动过程中的那些事七：初始化共享内存和信号九：shmem中初始化Predicate锁

长枪不倒

       这一节pg初始化predicate锁，支持可序列化事务隔离。通过InitPredicateLocks例程实现，主要是干了下面这么几件事：
A创建了哈希表"PREDICATELOCKTARGET hash"。
B在上面的哈希表里增加了ScratchTargetTag结构的索引
C创建了哈希表"PREDICATELOCK hash"。
D初始化了"PredXactList"相关结构
E创建了哈希表"SERIALIZABLEXID hash"。
F初始化了RWConflictPool相关结构
H初始化了"FinishedSerializableTransactions"相关结构
I初始化了"OldSerXid SLRU Ctl"相关结构
J初始化了"OldSerXidControlData"相关结构

1先上个图，看一下函数调用过程梗概，中间略过部分细节


初始化PredicateLocks方法调用流程图

　　



　　
2初始化PredicateLocks相关结构
　　
话说main()->…->PostmasterMain()->…->reset_shared() ->CreateSharedMemoryAndSemaphores()>…->InitPredicateLocks()，做了下面相关结构的内存分配和初始化：
　　
A创建了哈希表"PREDICATELOCKTARGEThash"。
　　
B在上面的哈希表里增加了ScratchTargetTag结构的索引
　　
C创建了哈希表"PREDICATELOCKhash"。
　　
D初始化了"PredXactList"相关结构
　　
E创建了哈希表"SERIALIZABLEXID hash"。
　　
F初始化了RWConflictPool相关结构，用于处理读写冲突
　　
H初始化了"FinishedSerializableTransactions"相关结构
　　
I初始化了"OldSerXid SLRU Ctl"相关结构
　　
J初始化了"OldSerXidControlData"相关结构
　　
初始化上面这些结构都会在共享内存/shmem哈希表索引shmemIndex中增加索引项，下面把初始化这些结构后的shmemIndex图放到下边，就不加一个索引一个图了，减小篇幅。不过这样就看不出先后顺序了，好在这些消失的信息对理解这些过程没什么影响。图中黄色的索引项就是本节新增加的索引项。

初始化完PredicateLocks相关结构的共享内存结构图

　　
       为了精简上图，把创建shmem的哈希表索引"ShmemIndex"时创建的HCTL结构删掉了，这个结构的作用是记录创建可扩展哈希表的相关信息，不过这个结构在"ShmemIndex"创建完成后也会由于出了对象作用域而消失。增加了左边灰色底的部分，描述共享内存/shmem里各变量物理布局概览，由下往上，由低地址到高地址。图中黄色的索引项就是本节新增加的索引项。
　　



　　

A创建了哈希表"PREDICATELOCKTARGEThash"。

　　
InitPredicateLocks()->ShmemInitHash()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"PREDICATELOCKTARGET hash"，如果没有，就在shmemIndex中给"PREDICATELOCKTARGET hash"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"PREDICATELOCKTARGEThash"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"PREDICATELOCKTARGEThash"相关结构（见下面"PREDICATELOCKTARGET hash"相关结构图）分配空间，设置entry（在这儿即ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，然后返回ShmemInitHash()，调用hash_create()，创建哈希表"PREDICATELOCKTARGET hash"，最后返回ShmemInitHash()，让HTAB *类型静态全局变量PredicateLockTargetHash指向哈希表"PREDICATELOCKTARGET hash"。
　　
相关结构定义见下面：
　　

typedef struct PREDICATELOCKTARGETTAG

　　

{

　　

    uint32     locktag_field1; /* a 32-bit ID field */

　　

    uint32     locktag_field2; /* a 32-bit ID field */

　　

    uint32     locktag_field3; /* a 32-bit ID field */

　　

    uint32     locktag_field4; /* a 32-bit ID field */

　　

    uint32     locktag_field5; /* a 32-bit ID field */

　　

} PREDICATELOCKTARGETTAG;

　　

typedef struct PREDICATELOCKTARGET

　　

{

　　

    /* hash key */

　　

    PREDICATELOCKTARGETTAG tag; /* unique identifierof lockableobject */

　　



　　

    /* data */

　　

    SHM_QUEUE  predicateLocks; /* list of PREDICATELOCK objects assoc. with

　　

                             *predicate lock target */

　　

} PREDICATELOCKTARGET;

　　

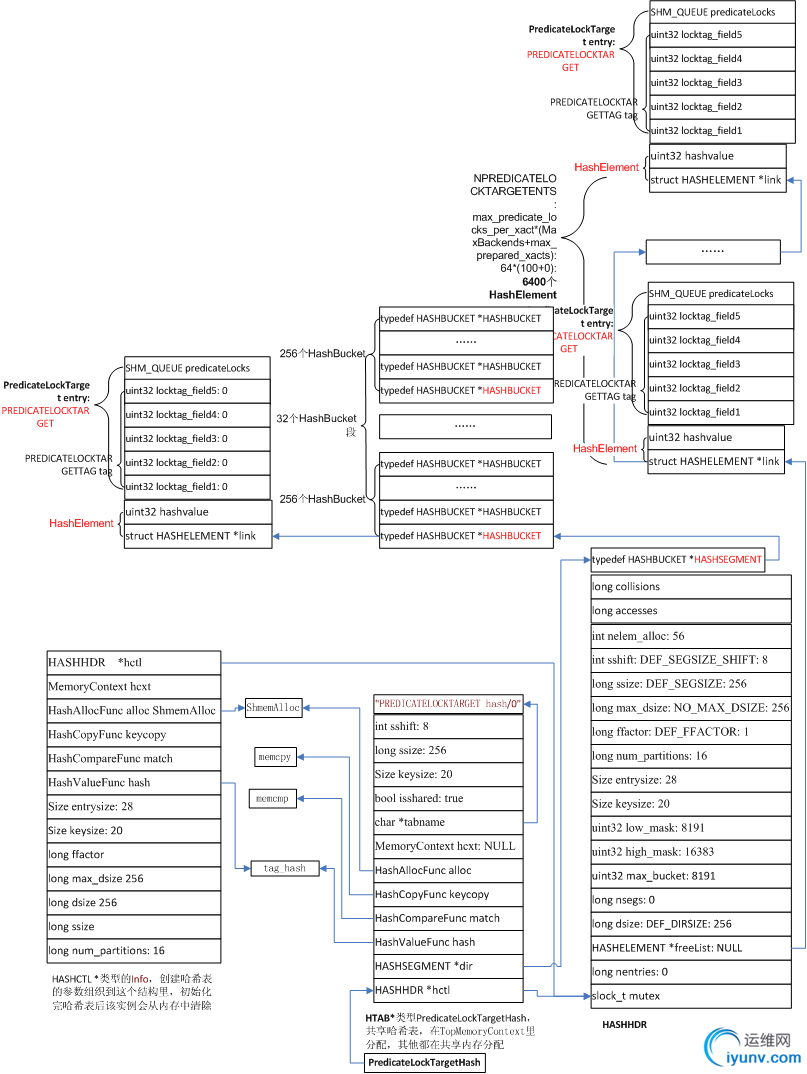

"PREDICATELOCKTARGET hash"相关结构图

　　

　　
B在上面的哈希表里增加了ScratchTargetTag结构的索引
　　
InitPredicateLocks()调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"PREDICATELOCKTARGEThash"中查找ScratchTargetTag（是PREDICATELOCKTARGET类型全局静态变量），如果没有，就把ScratchTargetTag作为哈希表"PREDICATELOCKTARGEThash"（该哈希表索引的类型是PREDICATELOCKTARGET）的第一个索引项（参见"PREDICATELOCKTARGET hash"相关结构图）。
　　
C创建了哈希表"PREDICATELOCK hash"。
　　
接着InitPredicateLocks()->ShmemInitHash()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"PREDICATELOCK hash"，如果没有，就在shmemIndex中给"PREDICATELOCK hash"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"PREDICATELOCKhash"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"PREDICATELOCKhash"相关结构（见下面"PREDICATELOCK hash"相关结构图）分配空间，设置entry（在这儿即ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，然后返回ShmemInitHash()，调用hash_create()，创建哈希表"PREDICATELOCK hash"，最后返回ShmemInitHash()，让HTAB *类型静态全局变量PredicateLockHash指向哈希表"PREDICATELOCK hash"。
　　
相关结构定义见下面：
　　

typedef struct PREDICATELOCKTAG

　　

{

　　

    PREDICATELOCKTARGET *myTarget;

　　

    SERIALIZABLEXACT *myXact;

　　

} PREDICATELOCKTAG;

　　

typedef struct PREDICATELOCK

　　

{

　　

    /* hash key */

　　

    PREDICATELOCKTAG tag;       /* unique identifier of lock */

　　



　　

    /* data */

　　

    SHM_QUEUE  targetLink;       /* list link inPREDICATELOCKTARGET's list of

　　

                             *predicate locks */

　　

    SHM_QUEUE  xactLink;     /* list link in SERIALIZABLEXACT's list of

　　

                              * predicate locks */

　　

    SerCommitSeqNo commitSeqNo; /* only used for summarized predicate locks*/

　　

} PREDICATELOCK;

　　

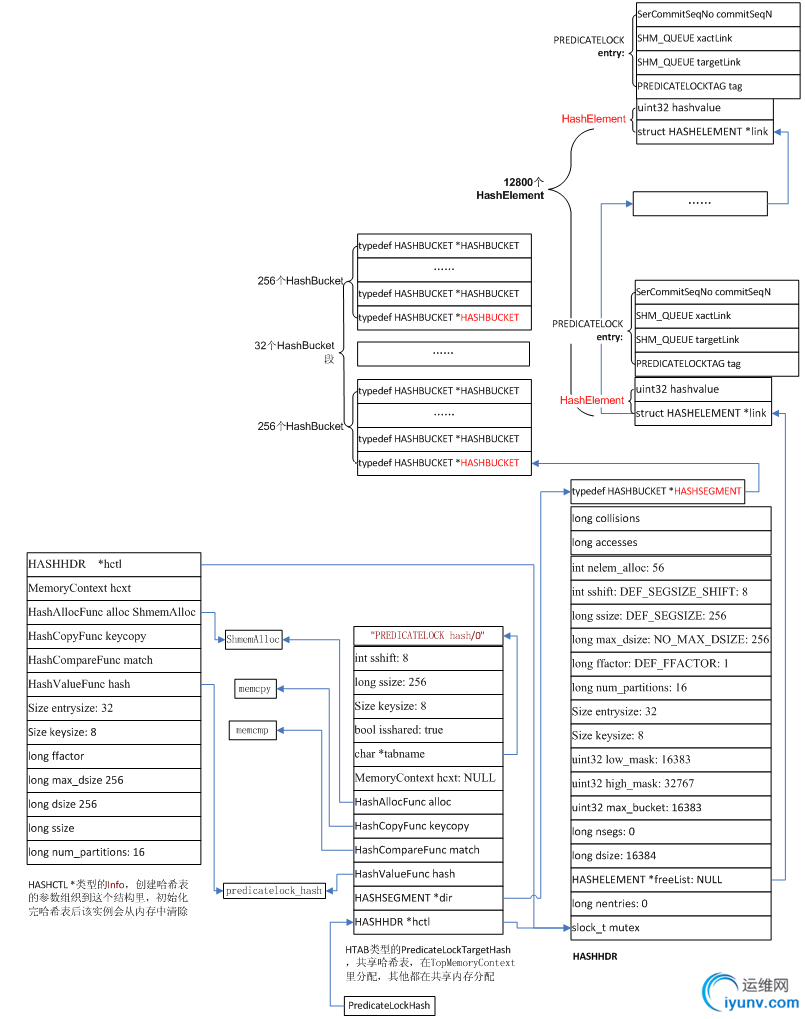

"PREDICATELOCK hash"相关结构图

　　



　　
D初始化了"PredXactList"相关结构
　　
InitPredicateLocks()调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"PredXactList"，如果没有，就在shmemIndex中给"PredXactList"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"PredXactList"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"PredXactList"相关结构（见下面“PredXactList相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回InitPredicateLocks()，让PredXactList *类型全局变量PredXact指向所分配内存，设置PredXactList结构类型的成员值。
　　
相关结构定义见下面：
　　

typedef struct PredXactListData

　　

{

　　

    SHM_QUEUE  availableList;

　　

    SHM_QUEUE  activeList;

　　



　　

    /*

　　

     * These global variablesare maintained when registering and cleaning up

　　

     * serializabletransactions.  They must be global acrossall backends,

　　

     * but are not neededoutside the predicate.c source file. Protected by

　　

     *SerializableXactHashLock.

　　

     */

　　

    TransactionId SxactGlobalXmin;     /* global xminfor active serializable

　　

                                    * transactions */

　　

    int        SxactGlobalXminCount;    /* how many active serializable

　　

                                    * transactions have this xmin*/

　　

    int        WritableSxactCount;      /* how many non-read-only serializable

　　

                                    * transactions are active */

　　

    SerCommitSeqNo LastSxactCommitSeqNo;      /* a strictly monotonically

　　

                                           * increasing number for

　　

                                           * commits of serializable

　　

                                           * transactions */

　　

    /* Protected by SerializableXactHashLock.*/

　　

    SerCommitSeqNo CanPartialClearThrough;    /* can clear predicate locks

　　

                                           * and inConflicts for

　　

                                           * committed transactions

　　

                                           * through this seqno */

　　

    /* Protected bySerializableFinishedListLock. */

　　

    SerCommitSeqNo HavePartialClearedThrough; /* have cleared through this

　　

                                           * seqno */

　　

    SERIALIZABLEXACT *OldCommittedSxact;      /* shared copy of dummy sxact*/

　　



　　

    PredXactListElement element;

　　

}   PredXactListData;

　　



　　

typedef struct PredXactListData*PredXactList;

　　

　　

typedef struct SERIALIZABLEXACT

　　

{

　　

    VirtualTransactionId vxid;  /* The executing process always has one of

　　

                             *these. */

　　



　　

    /*

　　

     * We use two numbers totrack the order that transactions commit. Before

　　

     * commit, a transaction ismarked as prepared, and prepareSeqNo is set.

　　

     * Shortly after commit,it's marked as committed, and commitSeqNo is set.

　　

     * This doesn't give astrict commit order, but these two values together

　　

     * are good enough for us, aswe can always err on the safe side and

　　

     * assume that there's aconflict, if we can't be sure of the exact

　　

     * ordering of two commits.

　　

     *

　　

     * Note that a transactionis marked as prepared for a short period during

　　

     * commit processing, evenif two-phase commit is not used. But with

　　

     * two-phase commit, atransaction can stay in prepared state for some

　　

     * time.

　　

     */

　　

    SerCommitSeqNo prepareSeqNo;

　　

    SerCommitSeqNo commitSeqNo;

　　



　　

    /* these values are not both interesting atthe same time */

　　

    union

　　

    {

　　

       SerCommitSeqNo earliestOutConflictCommit;     /* when committed with

　　

                                                  * conflict out */

　　

       SerCommitSeqNo lastCommitBeforeSnapshot;      /* when not committed or

　　

                                                  * no conflict out */

　　

    }          SeqNo;

　　

    SHM_QUEUE  outConflicts; /* list of write transactions whose data we

　　

                             *couldn't read. */

　　

    SHM_QUEUE  inConflicts;  /* list of read transactions which couldn't

　　

                             *see our write. */

　　

    SHM_QUEUE  predicateLocks; /* list of associated PREDICATELOCK objects */

　　

    SHM_QUEUE  finishedLink; /* list link in

　　

                             *FinishedSerializableTransactions */

　　



　　

    /*

　　

     * for r/o transactions:list of concurrent r/w transactions that we could

　　

     * potentially haveconflicts with, and vice versa for r/w transactions

　　

     */

　　

    SHM_QUEUE  possibleUnsafeConflicts;

　　



　　

    TransactionId topXid;       /* top level xidfor the transaction, if one

　　

                             *exists; else invalid */

　　

    TransactionId finishedBefore;      /* invalid means still running; else

　　

                                    * the structexpires when no

　　

                                    * serializablexidsare before this.*/

　　

    TransactionId xmin;         /* the transaction's snapshot xmin*/

　　

    uint32     flags;        /* OR'd combination of values defined below */

　　

    int        pid;          /* pidof associated process */

　　
} SERIALIZABLEXACT;
　　

　　

PredXactList相关结构图

　　

　　
E创建了哈希表"SERIALIZABLEXIDhash"。
　　
接着InitPredicateLocks()调用ShmemInitHash ()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"SERIALIZABLEXID hash"，如果没有，就在shmemIndex中给"SERIALIZABLEXID hash"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"SERIALIZABLEXIDhash"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"SERIALIZABLEXIDhash"相关结构（见下面"SERIALIZABLEXID hash"相关结构图）分配空间，设置entry（在这儿即ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，然后返回ShmemInitHash()，调用hash_create()，创建哈希表"SERIALIZABLEXID hash"，最后返回ShmemInitHash()，让HTAB *类型静态全局变量SerializableXidHash指向哈希表"SERIALIZABLEXID hash"。
　　
相关结构定义见下面：
　　

typedef struct SERIALIZABLEXIDTAG

　　

{

　　

    TransactionId xid;

　　

} SERIALIZABLEXIDTAG;

　　

typedef struct SERIALIZABLEXID

　　

{

　　

    /* hash key */

　　

    SERIALIZABLEXIDTAG tag;

　　



　　

    /* data */

　　

    SERIALIZABLEXACT *myXact;   /* pointer to the top level transaction data */

　　

} SERIALIZABLEXID;

　　



　　
　　

　　
　　

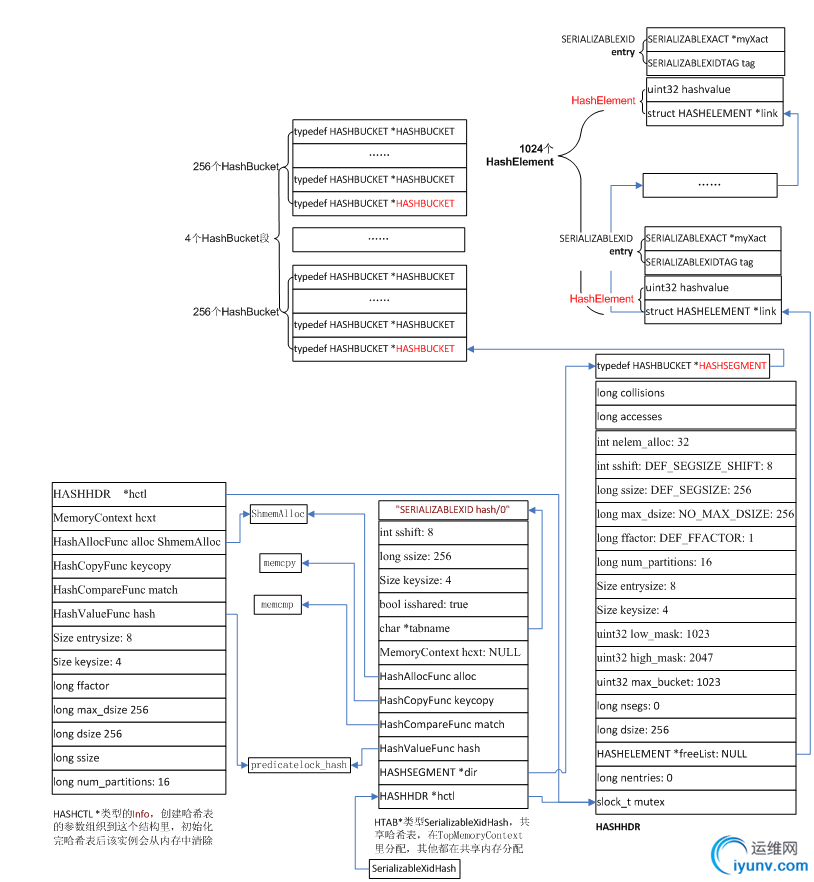

"SERIALIZABLEXID hash"相关结构图

　　

　　
F初始化了RWConflictPool相关结构，用于处理读写冲突
　　
InitPredicateLocks()调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"RWConflictPool"，如果没有，就在shmemIndex中给"RWConflictPool"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"RWConflictPool"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"RWConflictPool"相关结构（见下面“RWConflictPool和FinishedSerializableTransactions相关结构图相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回InitPredicateLocks()，让RWConflictPoolHeaderData*类型全局变量RWConflictPool指向所分内存，设置其中RWConflictPoolHeaderData结构类型的成员值。
　　
相关结构定义见下面：
　　

typedef struct RWConflictData

　　

{

　　

    SHM_QUEUE  outLink;      /* link for list of conflicts out from a sxact*/

　　

    SHM_QUEUE  inLink;           /* link for list of conflicts in to a sxact*/

　　

    SERIALIZABLEXACT *sxactOut;

　　

    SERIALIZABLEXACT *sxactIn;

　　

}   RWConflictData;

　　

typedef struct RWConflictPoolHeaderData

　　

{

　　

    SHM_QUEUE  availableList;

　　

    RWConflict element;

　　

}   RWConflictPoolHeaderData;

　　

　　

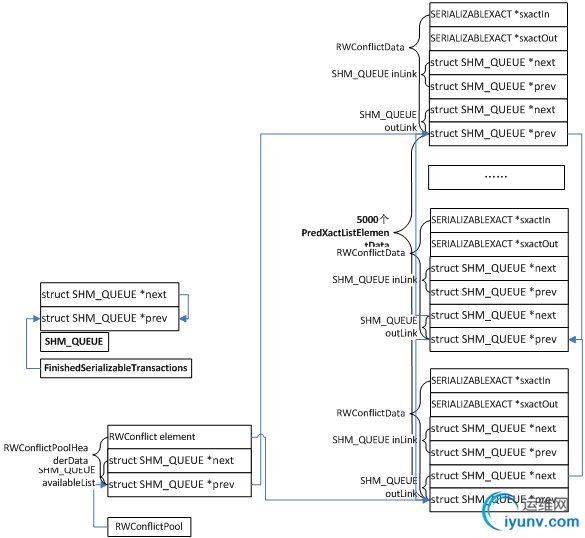

RWConflictPool和FinishedSerializableTransactions相关结构图

　　

　　
H初始化了"FinishedSerializableTransactions"相关结构
　　
InitPredicateLocks()调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"FinishedSerializableTransactions"，如果没有，就在shmemIndex中给"FinishedSerializableTransactions"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"FinishedSerializableTransactions"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"FinishedSerializableTransactions"相关结构（见下面“RWConflictPool和FinishedSerializableTransactions相关结构图相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回InitPredicateLocks()，让SHM_QUEUE*类型全局变量FinishedSerializableTransactions指向所分内存，设置其中SubTransCtlData结构类型的成员值。
　　

　　
I初始化了"OldSerXid SLRUCtl"相关结构
　　
InitPredicateLocks()->OldSerXidInit()->SimpleLruInit()->ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"OldSerXidSLRU Ctl"，如果没有，就在shmemIndex中给"OldSerXid SLRU Ctl"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"OldSerXid SLRU Ctl"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"OldSerXid SLRU Ctl"相关结构（见下面“OldSerXid SLRU Ctl和OldSerXidControlData相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回SimpleLruInit()，让SlruCtlData *类型全局变量OldSerXidSlruCtl指向给"OldSerXid SLRU Ctl"相关结构分配的内存起始地址，设置其中SlruCtlData结构类型的成员值。
　　

　　
J初始化了"OldSerXidControlData"相关结构
　　
InitPredicateLocks()->OldSerXidInit()调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"OldSerXidControlData"，如果没有，就在shmemIndex中给"OldSerXidControlData"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"OldSerXidControlData"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"OldSerXidControlData"相关结构（见下面“OldSerXid SLRU Ctl和OldSerXidControlData相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回OldSerXidInit()，让OldSerXidControlData*类型全局变量oldSerXidControl指向给"OldSerXidControlData"相关结构分配的内存地址，设置其中OldSerXidControlDat结构类型的成员值。
　　
相关结构定义见下面：
　　

typedef struct OldSerXidControlData

　　

{

　　

    int        headPage;     /* newestinitialized page */

　　

    TransactionId headXid;      /* newest valid Xidin the SLRU */

　　

    TransactionId tailXid;      /* oldest xminwe might be interested in */

　　

    bool       warningIssued;    /* have we issued SLRU wrap-around warning?*/

　　

}   OldSerXidControlData;

　　

　　

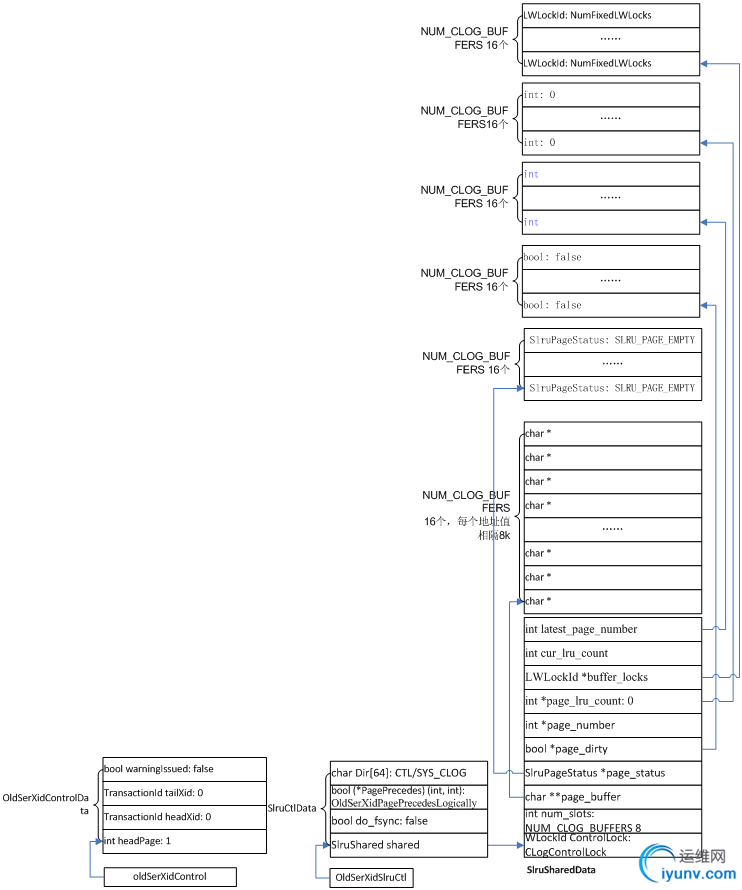

OldSerXid SLRU Ctl和OldSerXidControlData相关结构图
